Trong các nhà máy sơn, mực in hay phủ bề mặt vận hành 3 ca liên tục, việc duy trì độ ổn định của màu, độ nhớt và phân tán pigment trong bồn chứa trung gian là yếu tố quyết định chất lượng mẻ hàng. Dòng bồn chứa sơn 1000 lít chống lắng được thiết kế hướng trực tiếp tới nhu cầu đó: vận hành ổn định, kiểm soát tốt hiện tượng phân lớp, đồng thời dễ tích hợp vào dây chuyền hiện hữu mà không phát sinh quá nhiều thay đổi kết cấu xưởng.

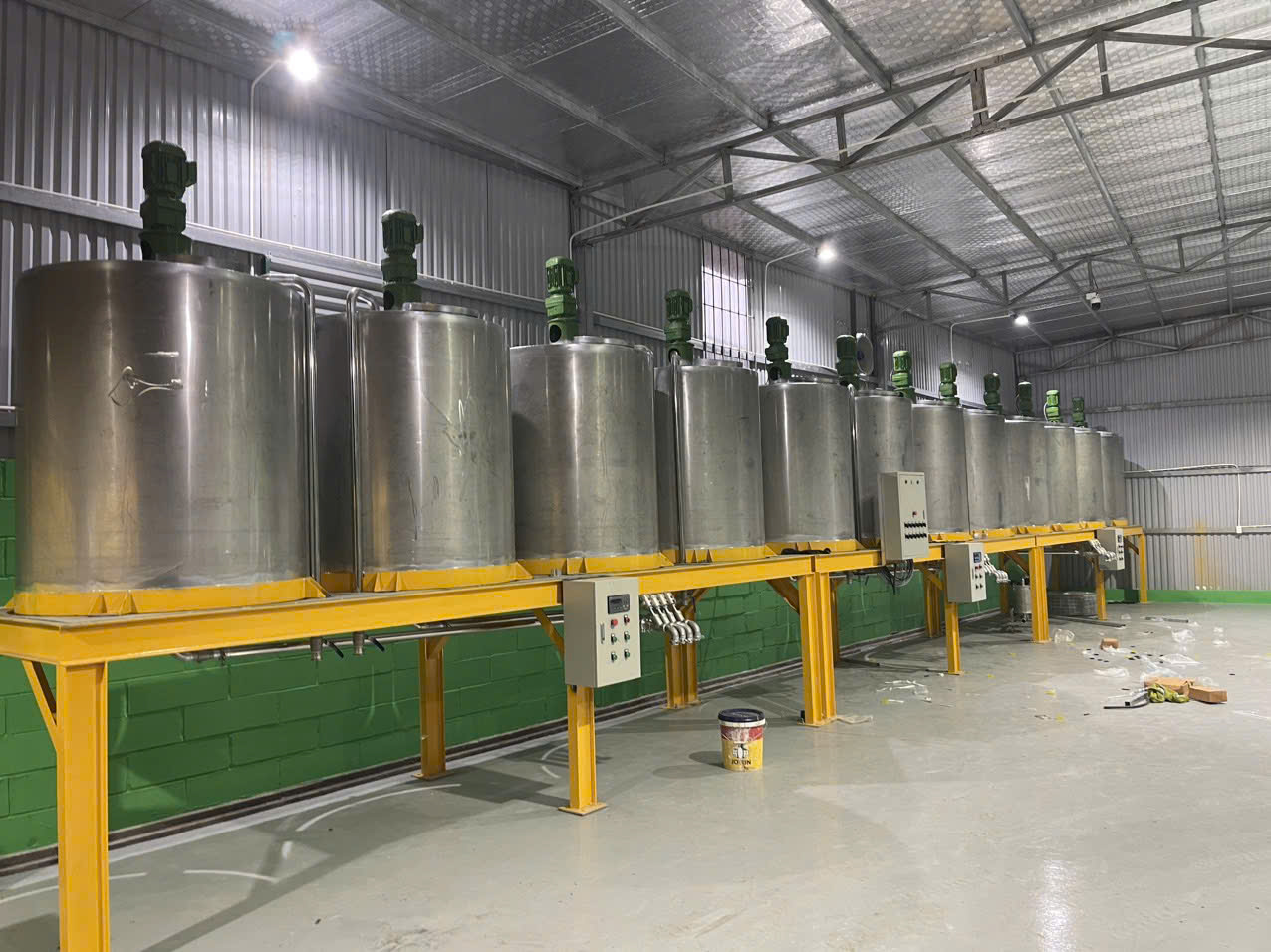

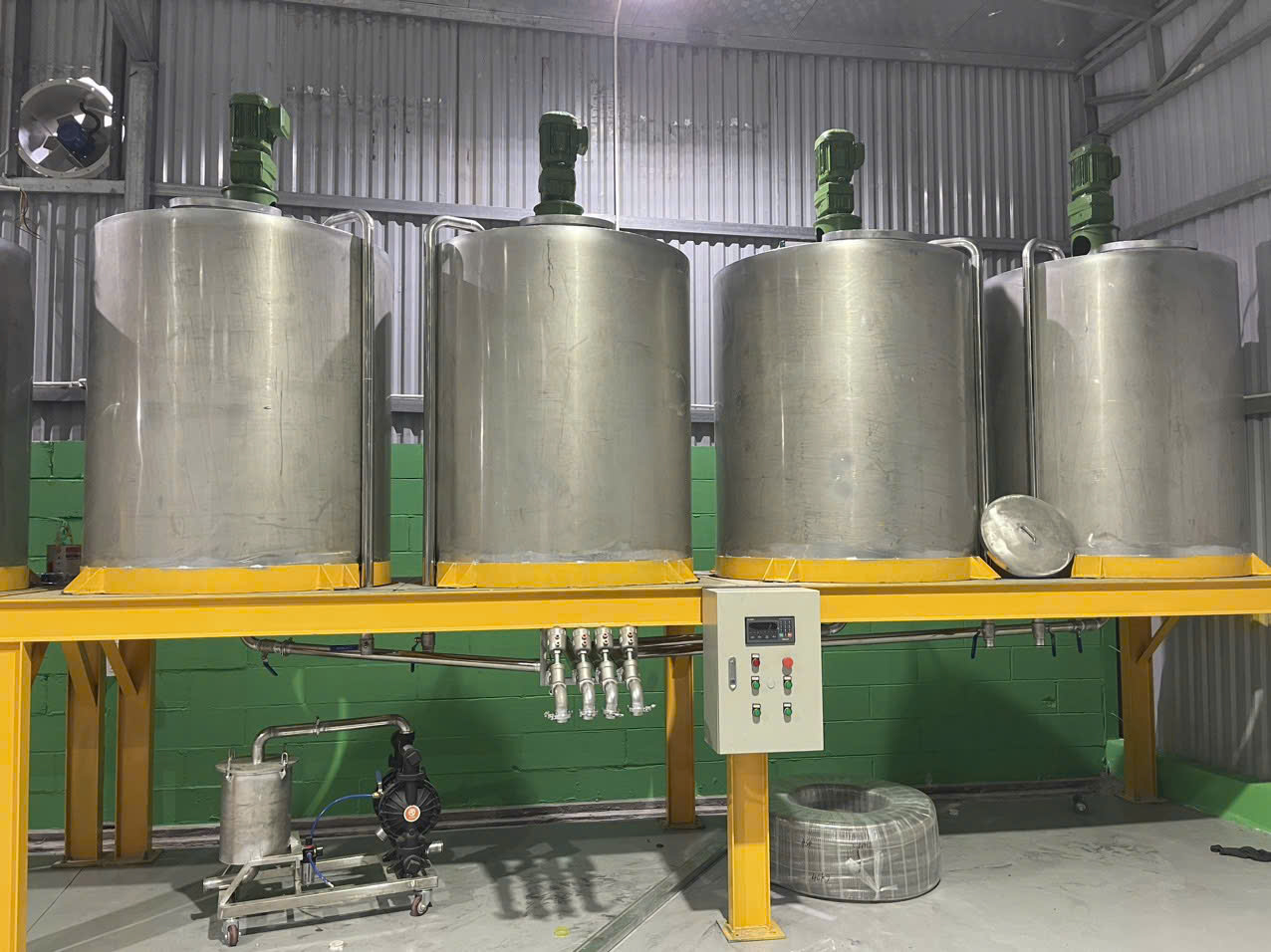

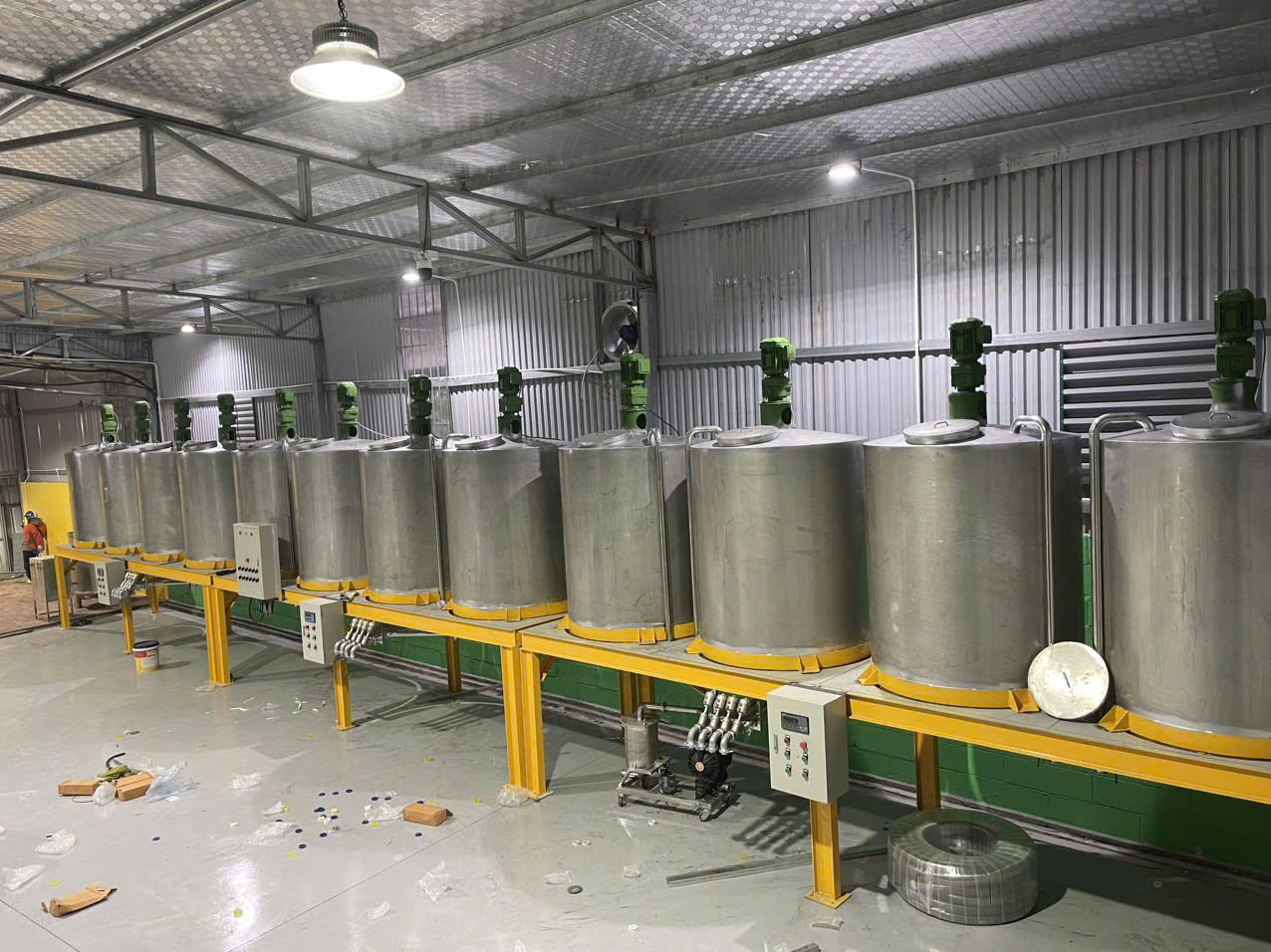

Bồn chứa sơn 1000 lít chống lắng cho dây chuyền sản xuất liên tục
Thiết kế tổng thể của bồn chứa sơn 1000 lít
Bồn chứa sơn 1000 lít chống lắng được phát triển như một module trung gian trong dây chuyền sản xuất sơn, đóng vai trò bồn chứa tuần hoàn hoặc bồn buffer trước khu vực chiết rót. Thân bồn dạng trụ đứng, dung tích danh nghĩa 1000 lít, dung tích hữu ích được tính toán để tối ưu không gian chừa cho sóng chất lỏng khi khuấy, giảm bắn tràn và tạo điều kiện cho quá trình hút – hồi sơn êm.
Toàn bộ bồn được thiết kế để chịu được môi trường hóa chất đặc trưng của sơn nước, sơn dung môi, mực in hay coating đặc biệt, có tính đến độ nhớt cao, mài mòn nhẹ do pigment và yêu cầu vệ sinh thường xuyên. Bề mặt bên trong được xử lý mịn, hạn chế bám dính, đồng thời cấu trúc bồn đảm bảo lắp ghép thuận tiện với hệ đường ống cấp liệu, hồi sơn và khí nén nếu có.
Bên trên bồn có thể trang bị nắp kín hoặc nắp bán kín, bố trí mặt bích cho động cơ hộp số khuấy, mắt thăm sản phẩm, phễu nạp phụ gia, cùng các cổng dự phòng cho cảm biến mức, nhiệt độ hoặc các thiết bị đo khác. Điều này giúp bồn chứa sơn 1000 lít làm việc như một điểm đấu nối thông minh trong toàn bộ dây chuyền.
Cấu tạo đáy chóp nón và tối ưu dòng chảy
Đáy bồn được thiết kế dạng chóp nón với góc côn phù hợp nhằm đảm bảo dòng chảy hội tụ về tâm, giảm triệt để tồn dư sơn sau mỗi mẻ. Khi kết hợp với hệ khuấy chống lắng, hình học đáy chóp nón giúp hạn chế tối đa vùng chết nơi pigment dễ lắng tụ.
Độ dốc đáy được tính toán dựa trên dải độ nhớt sản phẩm và đường kính cửa xả đáy. Khi xả, sơn tập trung nhanh về vùng van, giảm thời gian rút bồn và hỗ trợ cho quy trình vệ sinh CIP hoặc bán tự động. Với những dây chuyền yêu cầu đổi màu liên tục, thiết kế đáy này cho phép rút gần như hoàn toàn lượng sơn, giảm pha lẫn màu và tiết kiệm đáng kể chi phí dung môi rửa.

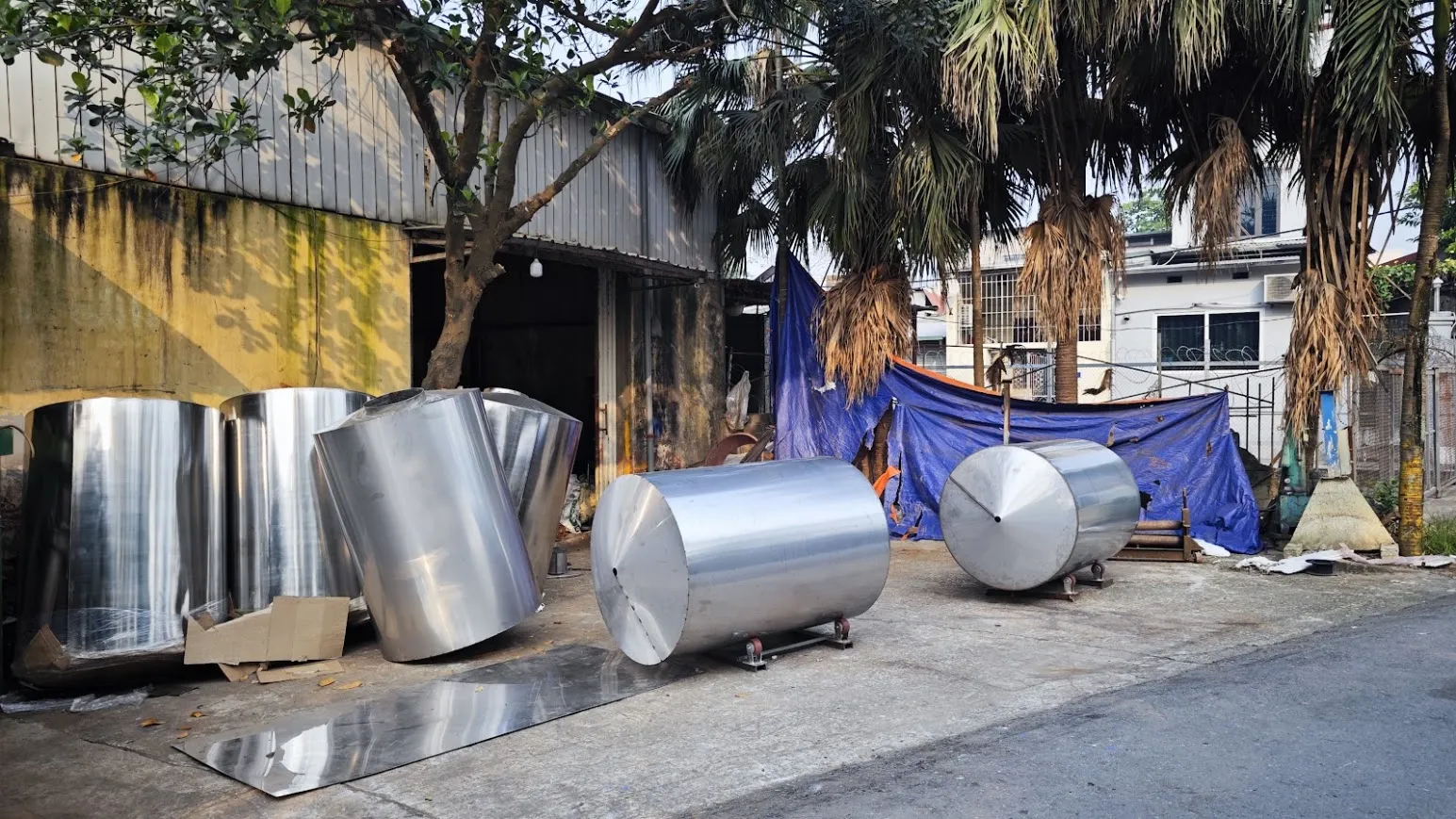

Vật liệu chế tạo và tiêu chuẩn gia công

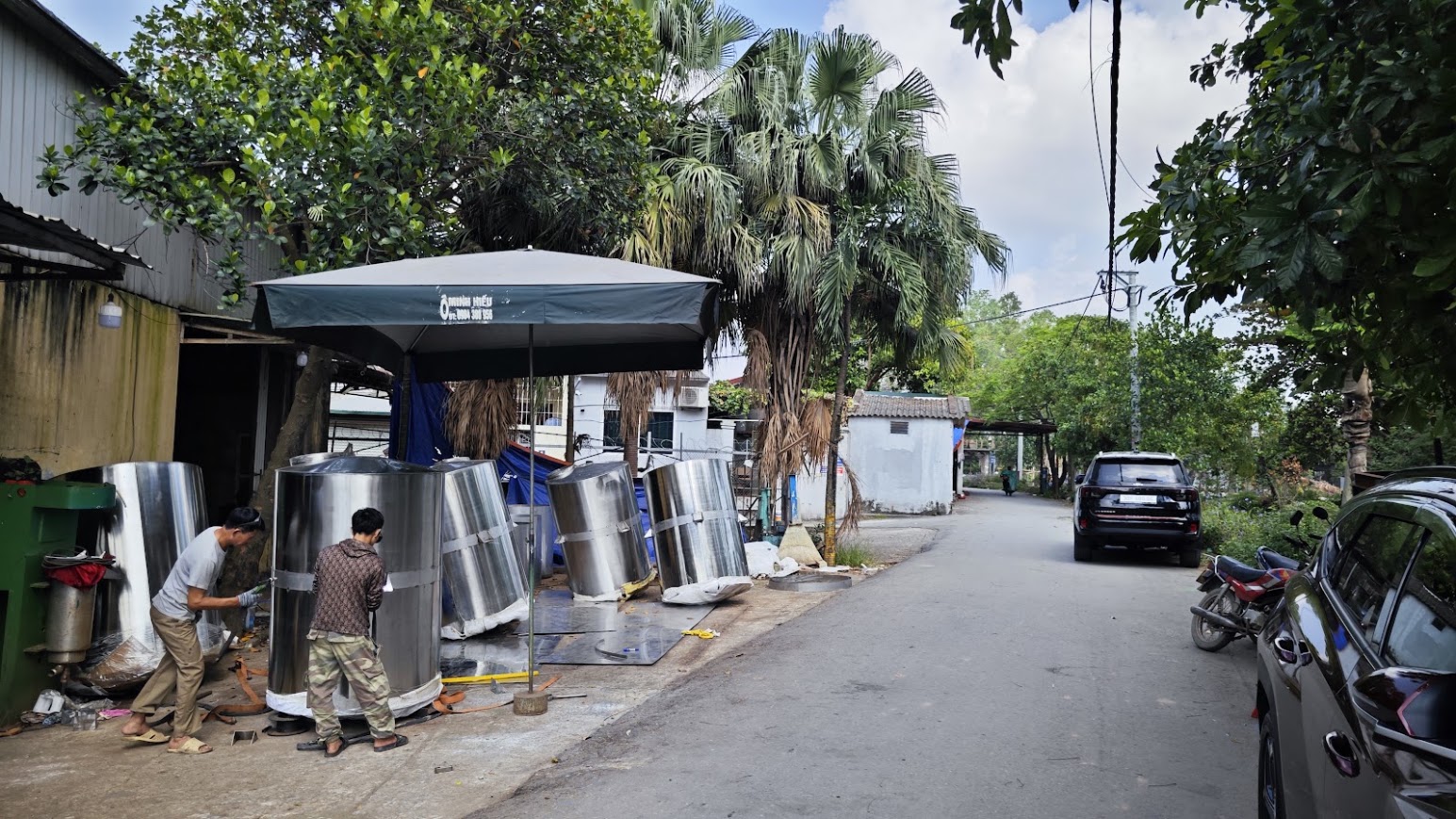

Tùy theo dòng sản phẩm sơn, bồn chống lắng sơn 1000 lít có thể được chế tạo bằng inox 304, inox 316L hoặc thép carbon phủ lớp bảo vệ phù hợp. Các vùng tiếp xúc trực tiếp với sơn ưu tiên sử dụng vật liệu chống ăn mòn và chịu mài mòn tốt, đảm bảo tuổi thọ sử dụng dài.

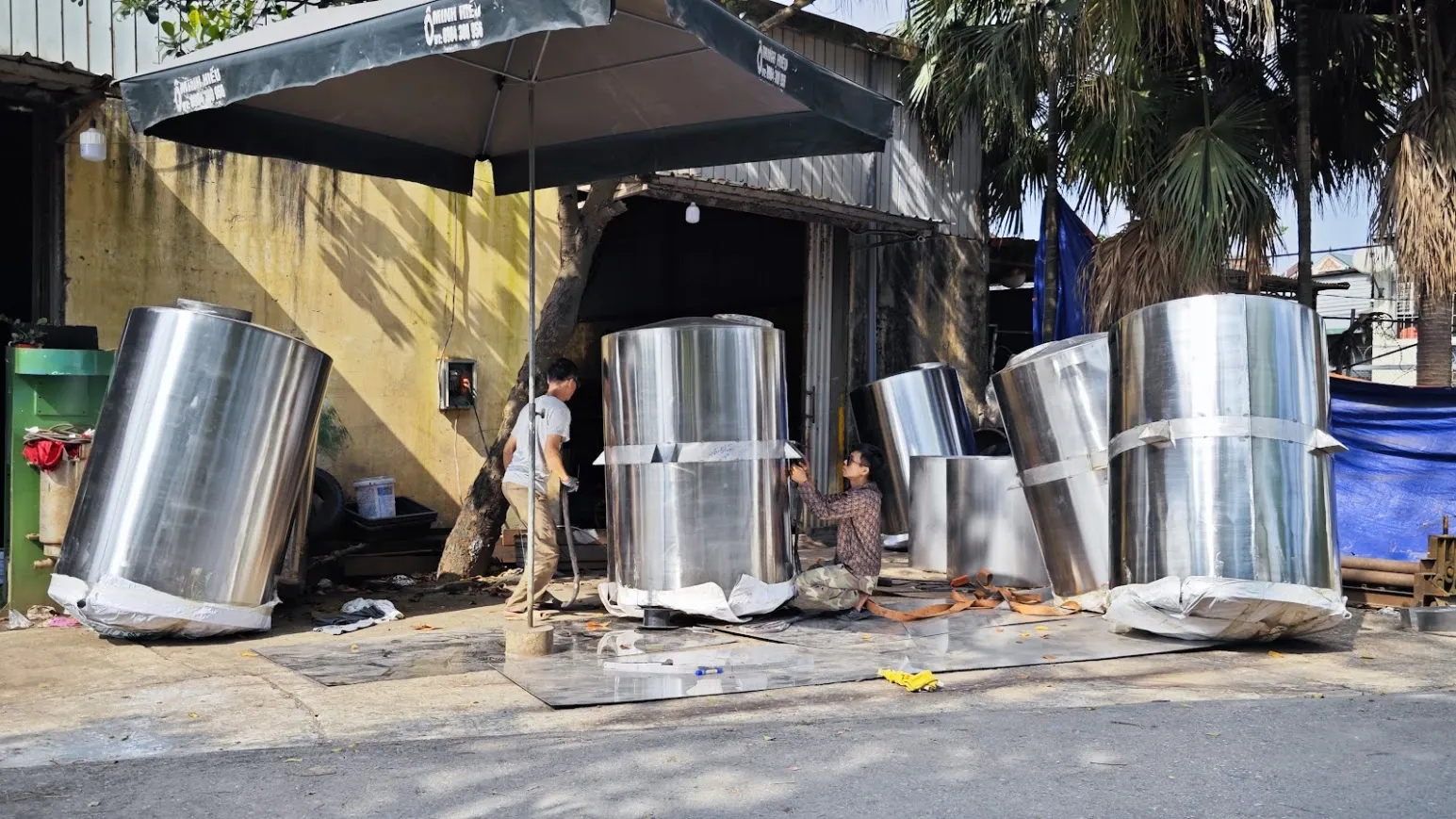

Quá trình gia công thân bồn, đáy chóp nón, mặt bích và các chi tiết áp lực được thực hiện theo tiêu chuẩn cơ khí công nghiệp, đáp ứng yêu cầu độ kín, độ đồng tâm và độ phẳng cao. Đường hàn được xử lý, mài và nếu cần sẽ được đánh bóng tới độ nhám bề mặt phù hợp với đặc tính sản phẩm, giảm nguy cơ bám cặn pigment khó rửa. Toàn bộ bồn được kiểm tra kín và thử áp lực ở mức cao hơn áp suất làm việc nhằm đảm bảo an toàn trong vận hành thực tế.
Hệ khuấy chống lắng với động cơ – hộp số chuyên dụng
Loại động cơ, hộp số và dải tốc độ khuấy
Hệ khuấy là điểm khác biệt quan trọng của bồn chứa sơn 1000 lít chống lắng so với bồn chứa thông thường. Bồn sử dụng động cơ điện kết hợp hộp số giảm tốc chuyên dụng, tối ưu cho làm việc liên tục với mô men lớn ở tốc độ trung bình – thấp. Kiểu lắp chủ yếu là động cơ đặt trên nắp bồn, trục khuấy truyền thẳng xuống tâm bồn hoặc lệch tâm theo thiết kế thủy lực.
Dải tốc độ khuấy được lựa chọn phù hợp với từng loại sơn, thường kết hợp biến tần để điều chỉnh linh hoạt theo giai đoạn: khuấy mạnh khi đồng nhất màu đầu ca, giảm tốc khi duy trì chống lắng trong suốt thời gian chờ chiết hoặc bơm chuyển. Việc sử dụng động cơ và hộp số có cấp bảo vệ cao giúp hệ thống vận hành ổn định trong điều kiện bụi bột màu, dung môi bay hơi và môi trường ẩm.
Kiểu cánh khuấy và khả năng chống lắng pigment
Cánh khuấy được thiết kế tập trung vào khả năng giữ pigment ở trạng thái lơ lửng và phân bố đều trong toàn bộ thể tích. Tùy theo độ nhớt và tính chất shear-sensitive của sản phẩm, có thể sử dụng cánh mái chèo, cánh turbine, cánh neo hoặc tổ hợp nhiều tầng cánh.
Cấu hình bồn chống lắng sơn 1000 lít cho phép bố trí từ một đến vài bộ cánh khuấy trên trục, nhằm tạo dòng chảy vừa theo chiều trục vừa theo chiều tiếp tuyến. Nhờ đó, chuyển động chất lỏng bao phủ tốt mọi vùng trong bồn, giảm nguy cơ pigment lắng ở vùng đáy chóp nón hoặc dọc thành bồn. Khi cần, có thể thiết kế bổ sung các tấm hướng dòng để tăng hiệu quả trộn mà không làm tăng quá nhiều công suất động cơ.
Cách bố trí trục khuấy để hạn chế điểm chết
Để giảm thiểu điểm chết, trục khuấy được tính toán chiều dài và đường kính theo tỷ lệ với đường kính bồn, bảo đảm độ cứng vững trong quá trình vận hành lâu dài. Đối với các trường hợp bồn cao hoặc dung dịch có tỷ trọng lớn, có thể bố trí thêm gối đỡ trung gian nhằm hạn chế rung và lệch trục.
Vị trí trục có thể là đồng tâm hoặc lệch tâm nhẹ, tùy theo yêu cầu thủy lực. Bằng việc mô phỏng và kinh nghiệm ứng dụng thực tế tại nhiều nhà máy sơn, cách bố trí này giúp tăng vùng tuần hoàn hiệu quả, hạn chế vệt lắng dọc thành bồn đồng thời tránh tạo xoáy sâu gây cuốn khí không mong muốn.
Tùy chọn chân đặt đất và sàn treo lửng

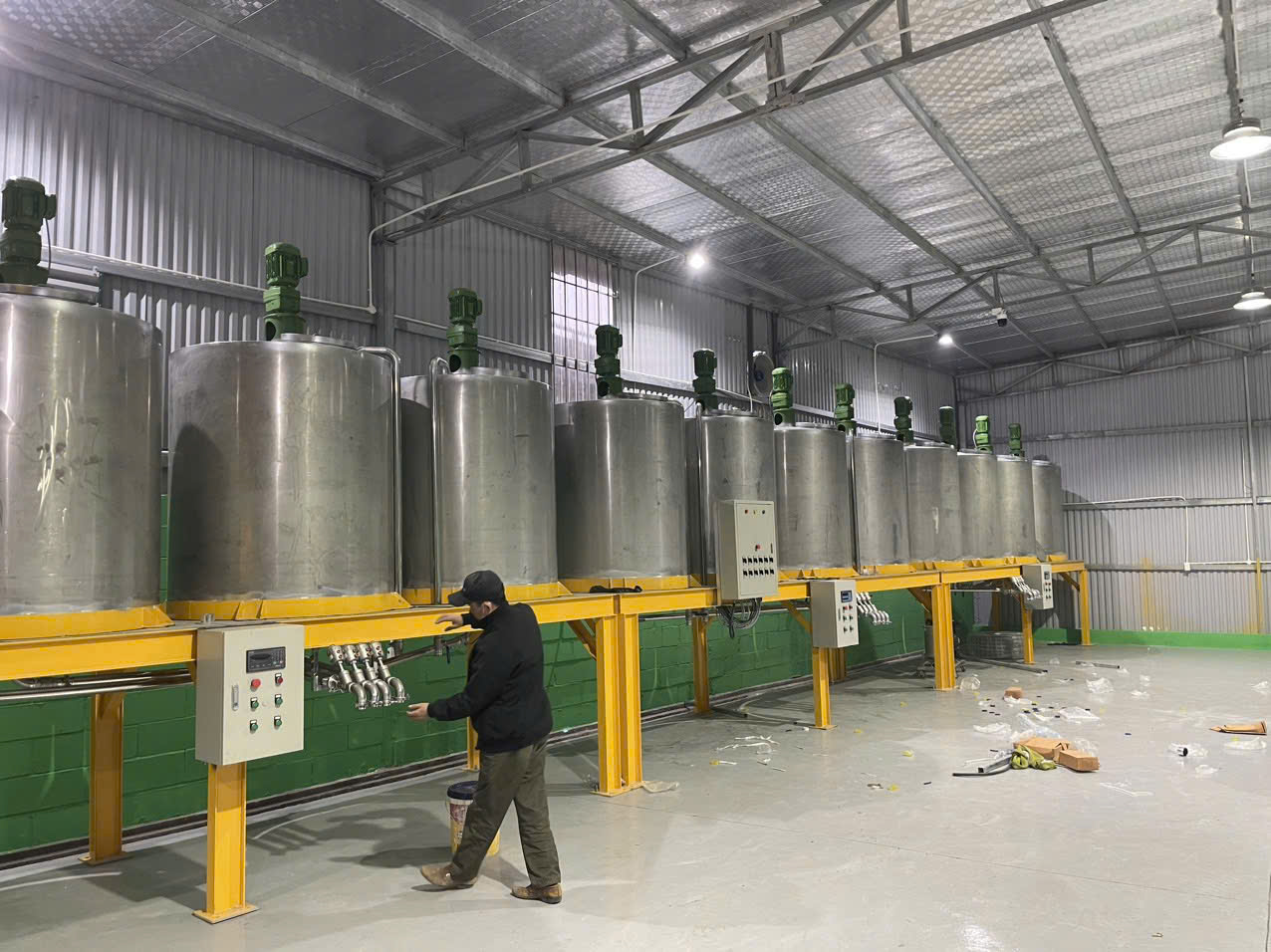

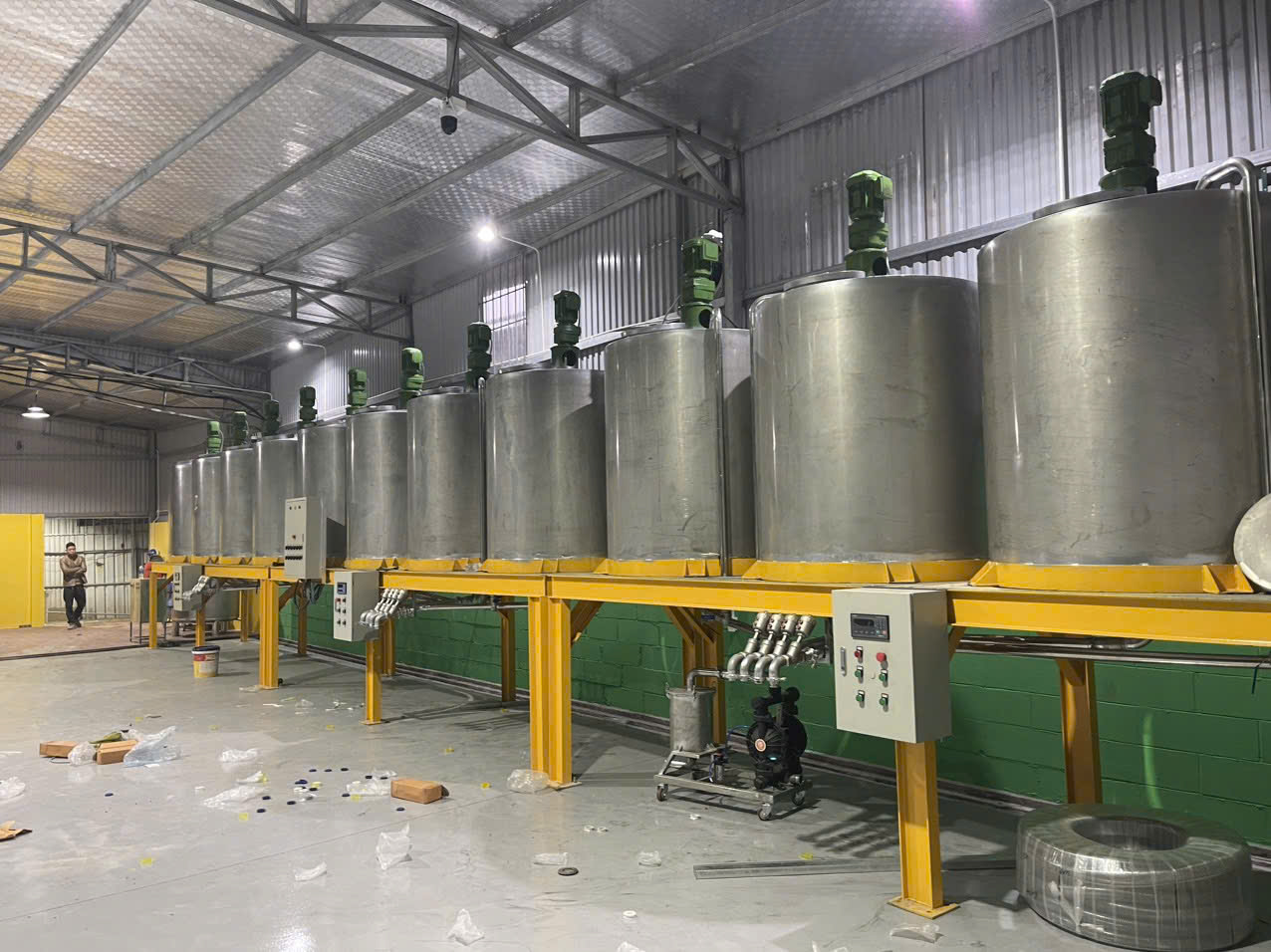

Bồn đặt đất: cấu hình chân, neo, bố trí trong xưởng
Phiên bản bồn đặt đất của bồn chứa sơn 1000 lít sử dụng bộ chân kết cấu vững, liên kết với đáy chóp nón bằng các gân gia cường. Chân bồn được bố trí điểm neo xuống nền bê tông qua chân đế và bulong hóa chất, đảm bảo ổn định ngay cả khi bồn làm việc đầy tải, khuấy liên tục.
Trong bố trí mặt bằng, bồn thường được sắp xếp thành cụm gần khu vực hòa màu hoặc trước khu chiết rót. Khoảng hở giữa chân bồn đủ lớn để thao tác kiểm tra, vệ sinh khu vực van đáy và đường ống. Chiều cao tổng thể bồn và chân được cân nhắc để tạo độ dốc thuận lợi cho xả tự chảy nếu cần, đồng thời vẫn đảm bảo khoảng không gian thao tác an toàn cho công nhân.

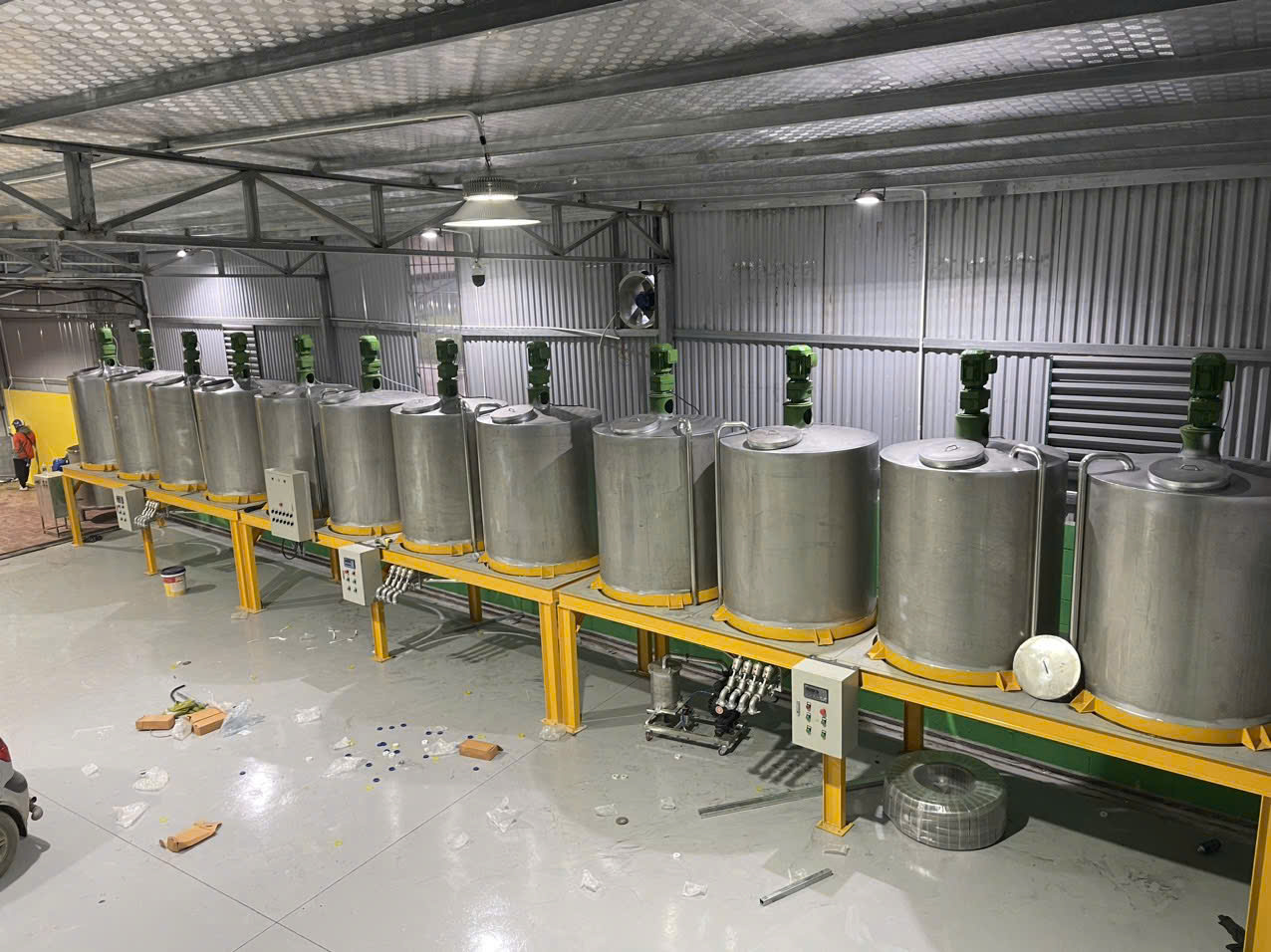

Bồn sàn treo lửng: giải pháp cho mặt bằng hạn chế
Với những nhà máy có mặt bằng hạn chế hoặc đã vận hành nhưng muốn bổ sung thêm bồn trung gian, cấu hình bồn sàn treo lửng là lựa chọn hợp lý. Thân bồn được treo trên kết cấu thép sàn, đáy chóp nón hướng xuống khu vực đường ống hoặc khu chiết bên dưới, tạo thành mô hình sản xuất đa tầng.
Thiết kế này giúp tận dụng chiều cao nhà xưởng, giải phóng không gian trên nền, dễ kết nối với nhiều điểm tiêu thụ sơn khác nhau. Kết cấu chịu lực của sàn treo, khung đỡ bồn được tính toán theo tải trọng đầy bồn cộng tải khuấy, đồng thời xem xét lực động do rung lắc trong chế độ làm việc xấu nhất.
Tích hợp bồn với đường ống cấp – hồi sơn
Bồn chống lắng sơn 1000 lít được thiết kế sẵn các cổng kết nối cho đường ống cấp, ống hồi tuần hoàn và ống xả đáy. Đường ống cấp có thể bố trí trên nóc hoặc bên hông bồn, tùy theo sơ đồ hiện có. Ống hồi từ khu chiết hoặc khu tiêu thụ được dẫn về bồn qua vị trí tối ưu để không gây xáo trộn quá mạnh ở bề mặt, tránh tạo bọt.
Các cổng kết nối được chuẩn hóa theo tiêu chuẩn ren hoặc mặt bích thông dụng, thuận tiện lắp ghép và mở rộng. Trong trường hợp dây chuyền có hệ CIP hoặc vệ sinh bán tự động, việc lắp thêm đầu phun rửa bên trong bồn cũng dễ dàng nhờ các vị trí dự phòng đã được tính trước.
Hệ van xả đáy và an toàn vận hành
Kiểu van xả, kích thước và vị trí lắp đặt
Van xả đáy được lắp trực tiếp tại đỉnh chóp nón, giúp mở ra là toàn bộ lưu chất tập trung chảy xuống mà không còn vùng đọng lại quanh chân van. Tùy đặc tính sơn và yêu cầu vệ sinh mà có thể lựa chọn van bi, van đáy đặc chủng hoặc van bướm. Kích cỡ van được tính để cân bằng giữa tốc độ xả, tổn thất áp và yêu cầu không gây sốc cho hệ thống đường ống phía dưới.
Vị trí tay gạt hoặc bộ điều khiển khí nén của van được sắp xếp sao cho người vận hành thao tác được từ vị trí an toàn, tránh vùng có khả năng bắn văng sơn hay dung môi. Với một số ứng dụng, van có thể được điều khiển tự động tích hợp vào PLC dây chuyền, cho phép cài đặt chế độ xả theo mẻ hoặc theo tín hiệu mức trong bồn.
Giảm tồn dư sơn và tối ưu vệ sinh CIP/cleaning
Thiết kế đáy chóp nón kết hợp với van xả đáy đặt đúng tâm giúp giảm đáng kể lượng sơn tồn dư sau mỗi mẻ. Điều này không chỉ tối ưu chi phí nguyên liệu mà còn giảm công việc vệ sinh, rút ngắn thời gian chuyển đổi giữa các màu hoặc dòng sản phẩm khác nhau.
Khi tích hợp hệ thống CIP hoặc vệ sinh bán tự động, nước rửa hoặc dung môi được phun từ trên xuống, quét tràn đều thành bồn rồi hội tụ về vùng chóp nón và xả ra qua van đáy. Nhờ ít góc khuất và không có vùng đáy bằng, thời gian xả rửa ngắn hơn, đồng thời giảm nguy cơ cặn pigment tích tụ lâu ngày gây nhiễm chéo màu và khó vệ sinh về sau.
Trang bị an toàn cơ khí và điện cho bồn khuấy
Để đảm bảo an toàn cho khu vực vận hành, bồn chứa sơn 1000 lít khuấy chống lắng được bố trí đầy đủ lan can, thang leo và sàn thao tác khi cần tiếp cận khu vực nắp bồn. Cụm động cơ – hộp số có chụp che truyền động, công tắc dừng khẩn và biển cảnh báo rõ ràng.
Hệ thống điện điều khiển động cơ khuấy được thiết kế với các bảo vệ quá tải, mất pha và có thể tích hợp thêm công tắc cửa nắp nếu dây chuyền yêu cầu chỉ cho phép chạy khi nắp ở trạng thái an toàn. Việc đi dây và bố trí tủ điều khiển tuân thủ tiêu chuẩn công nghiệp, ưu tiên lớp bảo vệ phù hợp với môi trường ẩm và có hơi dung môi.
Thông số kỹ thuật bồn chứa sơn 1000 lít
Dung tích hữu ích, kích thước bao và độ dày vật liệu
Dung tích danh nghĩa của bồn là 1000 lít, dung tích hữu ích được thiết kế thấp hơn một mức nhất định để chừa không gian cho sóng khuấy và vùng khí trống cần thiết. Kích thước đường kính thân, chiều cao thân và chiều cao tổng thể được xác định theo yêu cầu mặt bằng, chiều cao nhà xưởng và cách bố trí bồn so với các thiết bị khác.
Độ dày vật liệu thân và đáy được tính toán dựa trên mức chất lỏng, áp lực làm việc, tiêu chuẩn cơ khí và yêu cầu gia công hàn. Đáy chóp nón thường sử dụng độ dày lớn hơn thân để tăng độ cứng, chịu lực tốt hơn tại vùng lắp chân bồn hoặc gối đỡ.
Công suất động cơ khuấy, nguồn điện, cấp bảo vệ
Công suất động cơ khuấy được lựa chọn dựa trên dung tích 1000 lít, dải độ nhớt, tỷ trọng sơn và yêu cầu chế độ khuấy. Thông thường, công suất nằm trong khoảng từ vài kW tới mức cao hơn khi xử lý sản phẩm nhớt hoặc yêu cầu khuấy mạnh. Nguồn điện sử dụng là 3 pha công nghiệp với cấp bảo vệ vỏ động cơ phù hợp môi trường nhà máy sản xuất sơn.
Hộp số đi kèm đảm bảo tỷ số truyền ổn định, hỗ trợ động cơ làm việc trong vùng hiệu suất tốt, hạn chế quá nhiệt khi phải khuấy liên tục nhiều giờ. Kết hợp với biến tần, toàn bộ hệ khuấy trở nên linh hoạt, cho phép kỹ sư công nghệ tinh chỉnh tốc độ theo từng dòng sản phẩm.
Tùy chọn phụ kiện đi kèm (nắp, phễu nạp, thang, cảm biến)
Bên cạnh cấu hình tiêu chuẩn, bồn chống lắng sơn 1000 lít có thể trang bị thêm nhiều phụ kiện nhằm phù hợp hơn với từng dây chuyền. Nắp bồn có thể là nắp kín có gioăng hoặc nắp bán kín có cửa thăm; phễu nạp phụ gia, pigment dạng bột có lưới lọc đi kèm, giúp thao tác bổ sung thành phần thuận tiện hơn.
Các tùy chọn khác bao gồm thang leo, sàn thao tác quanh nắp bồn, cảm biến mức dạng liên tục hoặc dạng on/off, cảm biến nhiệt độ, áp suất nếu cần. Những cổng mặt bích dự phòng trên thân và nắp bồn cho phép bổ sung thiết bị đo hay điểm kết nối trong tương lai mà không phải can thiệp sâu vào kết cấu.
Lợi ích vận hành trong sản xuất sơn
Hạn chế phân lớp, giữ màu ổn định trong suốt ca sản xuất
Với hệ khuấy chống lắng, đáy chóp nón và cách bố trí cánh khuấy tối ưu, bồn chứa sơn 1000 lít giúp giữ pigment luôn ở trạng thái phân tán, hạn chế rõ rệt hiện tượng phân lớp giữa đầu ca và cuối ca. Độ lệch màu giữa các lô chiết được thu hẹp, giảm nhu cầu chỉnh màu thủ công và hạn chế hàng trả về do sai khác màu sắc.
Trong những dây chuyền chiết rót có thời gian chờ kéo dài, việc duy trì chuyển động nhẹ nhàng trong bồn buffer là rất quan trọng. Bồn được thiết kế để chạy khuấy ở tốc độ thấp mà vẫn đảm bảo chống lắng, từ đó không làm tăng nhiệt độ sản phẩm hoặc sinh bọt không kiểm soát.
Giảm hao hụt sơn nhờ đáy chóp nón và xả đáy triệt để
Hình học đáy chóp nón kết hợp van xả đáy trung tâm cho phép xả gần như toàn bộ lượng sơn trong bồn, chỉ để lại một lượng rất nhỏ lớp màng mỏng. Sự giảm hao hụt này đặc biệt có ý nghĩa với các dòng sơn giá trị cao, mực in hoặc coating đặc biệt.
Khi đổi màu, lượng sơn cũ còn tồn lại ít hơn, việc rửa bồn trở nên nhanh gọn hơn, yêu cầu ít dung môi hoặc nước rửa hơn. Về dài hạn, đây là yếu tố góp phần giảm chi phí vận hành và giảm lượng chất thải liên quan tới hoạt động vệ sinh thiết bị.
Dễ bảo trì, phù hợp nâng cấp các dây chuyền sơn hiện có
Cấu trúc bồn được thiết kế để dễ dàng tiếp cận các bộ phận cần kiểm tra định kỳ như hộp số, động cơ, phớt trục, van đáy và đường ống. Các chi tiết tiêu hao được chuẩn hóa, thuận tiện thay thế khi nhà máy có kế hoạch bảo trì hoặc dừng máy ngắn.
Nhờ sử dụng các chuẩn kết nối phổ biến, bồn chống lắng sơn 1000 lít thích hợp cho việc lắp mới trên nền dây chuyền hiện tại, giảm nhu cầu thay đổi lớn về đường ống hoặc kết cấu xưởng. Điều này giúp các nhà máy đang vận hành vẫn có thể nâng cấp năng lực chống lắng và ổn định chất lượng mà không phải dừng máy quá lâu.
Gợi ý cấu hình bồn chống lắng sơn 1000 lít cho nhà máy của bạn
Chọn giữa bồn đặt đất và bồn sàn treo theo mặt bằng xưởng
Việc lựa chọn dạng bồn đặt đất hay bồn sàn treo lửng phụ thuộc nhiều vào hiện trạng nhà xưởng, quy trình công nghệ và hướng phát triển lâu dài của nhà máy. Nếu không gian nền còn rộng và muốn thao tác, bảo trì thuận tiện, bồn đặt đất là cấu hình hợp lý. Ngược lại, khi cần giải phóng mặt bằng cho pallet, xe nâng hoặc khu vực khác, bồn treo trên sàn lửng giúp tận dụng hiệu quả chiều cao nhà xưởng.
Ở cả hai trường hợp, các thông số thân bồn, chiều cao chân, kết cấu khung đỡ đều có thể tùy biến để phù hợp với sơ đồ di chuyển vật tư, đường ống và nhu cầu vận hành thực tế.
Điều chỉnh thông số khuấy theo từng dòng sơn cụ thể
Mỗi dòng sơn có độ nhớt, tỷ trọng, hệ nhựa và pigment khác nhau, kéo theo yêu cầu về tốc độ khuấy, loại cánh và mô men truyền động. Bằng cách điều chỉnh công suất động cơ, tỷ số truyền hộp số, kích thước và số tầng cánh khuấy, bồn chứa sơn 1000 lít có thể được tối ưu cho từng nhóm sản phẩm, từ sơn nước nội thất tới sơn dung môi công nghiệp hoặc mực in đặc thù.
Sự linh hoạt này cho phép cùng một nền tảng bồn nhưng phù hợp với nhiều công thức khác nhau, hỗ trợ các nhà máy thường xuyên phát triển sản phẩm mới mà không cần thay đổi thiết bị liên tục.
Trao đổi yêu cầu kỹ thuật để nhận bản vẽ – báo giá chi tiết
Đối với các kỹ sư công nghệ sơn, phòng kỹ thuật – mua hàng, những thông tin quan trọng thường bao gồm kích thước lắp đặt, tải trọng lên sàn, chi tiết lựa chọn vật liệu, cấu hình động cơ – hộp số – biến tần và sơ đồ đấu nối đường ống. Việc làm rõ các yêu cầu này ngay từ đầu giúp tối ưu thiết kế bồn, rút ngắn thời gian triển khai và tránh các điều chỉnh phát sinh về sau.
Khi đã có các thông số cơ bản về dây chuyền hiện hữu, dòng sản phẩm và mặt bằng xưởng, việc xây dựng cấu hình bồn chống lắng sơn 1000 lít phù hợp sẽ giúp nhà máy nâng cao độ ổn định chất lượng, tối ưu chi phí vận hành và tăng tính linh hoạt cho các kế hoạch mở rộng trong tương lai.
