Nên sử dụng bồn chứa sơn đặt đất hay sàn thao tác?
Các dự án nâng công suất hoặc chuẩn hóa kho chứa của nhà máy sơn, câu hỏi Nên sử dụng bồn chứa sơn đặt đất hay bồn chứa sơn lắp trên sàn thao tác ngày càng xuất hiện nhiều hơn trên bàn làm việc của chủ đầu tư, tư vấn thiết kế và quản lý dự án. Thay vì tranh luận cảm tính, các đơn vị vận hành hiện nay có xu hướng nhìn vào bối cảnh thực tế, tiêu chuẩn mới và kinh nghiệm từ các dự án gần đây để chọn cấu hình kho chứa phù hợp giữa bồn đặt đất và bồn trên sàn thao tác.
Bài toán thực tế: tăng công suất kho sơn, chọn đặt đất hay đưa lên sàn thao tác
Yêu cầu điển hình của các dự án nâng công suất và chuẩn hóa kho chứa
Trong làn sóng đầu tư mở rộng ngành sơn công nghiệp, sơn gỗ, sơn ô tô và sơn trang trí, nhiều nhà máy buộc phải rà soát lại toàn bộ hệ thống kho dung môi, kho nhựa gốc và khu vực bồn chứa sơn trung gian. Điểm chung của các dự án này là cùng phải đối diện với bài toán cơ bản: tăng dung tích tồn trữ, đảm bảo an toàn cháy nổ, đồng thời tối ưu dòng vật chất từ khu bồn đến khu pha chế và chiết rót.
Với các hồ sơ mời thầu và nhiệm vụ thiết kế gần đây, yêu cầu thường bao gồm việc so sánh phương án bồn chứa sơn đặt đất với phương án bồn chứa sơn lắp trên sàn thao tác về chi phí đầu tư, vận hành, tính linh hoạt bố trí, cũng như mức độ đáp ứng quy chuẩn PCCC và môi trường. Chính vì vậy, cách tiếp cận không còn là chọn một phương án duy nhất cho mọi trường hợp, mà phải gắn quyết định vào bối cảnh mặt bằng, chiều cao xưởng và chiến lược mở rộng trong vài năm tới.
Tình huống nhà xưởng cũ, không gian hạn chế nhưng cần thêm bồn chứa sơn
Ở các nhà xưởng cũ, đặc biệt là những nhà máy được cải tạo từ nhà công nghiệp đa dụng, quỹ đất trống quanh khu pha chế thường rất ít. Phía trong xưởng, hệ kết cấu sẵn có cũng không được thiết kế cho tải trọng tập trung lớn của cụm bồn chứa dung tích từ vài chục đến vài trăm mét khối. Trong bối cảnh đó, việc đơn giản đặt thêm bồn chứa sơn đặt đất trong khuôn viên hiện hữu có thể bị giới hạn bởi hành lang an toàn, khoảng cách đến tường ranh và hạ tầng chống tràn.
Nhiều đơn vị đã cân nhắc đưa một phần bồn chứa sơn lắp trên sàn thao tác nhằm khai thác không gian chiều cao vốn đang bị bỏ trống trong xưởng. Cách tiếp cận này giúp tăng dung tích kho mà không cần mở rộng ranh đất, nhưng phải đánh đổi bằng việc gia cường kết cấu thép, kiểm tra rung động và điều chỉnh hệ thống PCCC. Quyết định vì vậy không đơn giản, đòi hỏi phân tích chi tiết tải trọng và luồng vận hành.
Tình huống nhà máy mới, quỹ đất rộng và yêu cầu tuân thủ tiêu chuẩn mới
Với các dự án nhà máy mới, đặc biệt trong các khu công nghiệp mới thành lập, chủ đầu tư thường có lợi thế về quỹ đất và được yêu cầu áp dụng các tiêu chuẩn cập nhật hơn về PCCC, an toàn hóa chất và quản lý nước thải. Khi đó, bài toán Nên sử dụng bồn chứa sơn đặt đất hay bồn chứa sơn lắp trên sàn thao tác sẽ được xem xét ngay từ giai đoạn quy hoạch tổng mặt bằng.
Nếu quỹ đất đủ rộng, xu hướng chung là tổ chức một cụm bồn chứa sơn đặt đất chuyên biệt, tách biệt khỏi khu sản xuất chính bằng khoảng cách an toàn và tường ngăn cháy. Tuy nhiên, với các dây chuyền tự động hóa cao, một số hạng mục vẫn ưu tiên bố trí bồn chứa sơn lắp trên sàn thao tác gần khu pha chế để rút ngắn đường ống, giảm tổn thất áp và tạo điều kiện thuận lợi cho việc kiểm tra vận hành hàng ngày.

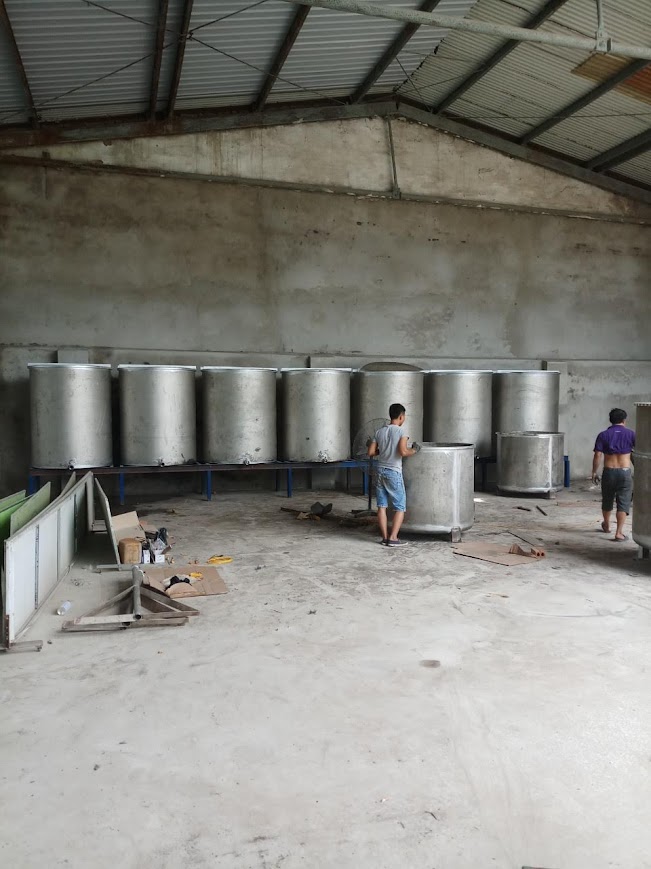

Phân tích phương án bồn chứa sơn đặt đất trong bối cảnh hiện nay
Khả năng xử lý dung tích lớn và bố trí vùng chống tràn, chống cháy
Về mặt kỹ thuật, bồn chứa sơn đặt đất cho phép thiết kế dung tích lớn hơn tương đối dễ dàng. Việc tăng đường kính bồn, bố trí thành cụm và mở rộng dần khu bồn thường linh hoạt hơn so với phương án treo tải trên kết cấu sàn. Với mặt bằng đủ rộng, hệ thống tường bao chống tràn, rãnh thu gom và bể sự cố cũng có thể được thiết kế bài bản, đáp ứng các nhóm dung môi có điểm chớp cháy thấp trong công thức sơn.
Một lợi thế khác là khoảng cách an toàn PCCC giữa bồn chứa sơn đặt đất với nhà xưởng và đường giao thông nội bộ dễ được kiểm soát theo tiêu chuẩn. Việc bố trí hệ thống phun nước làm mát, màn nước bảo vệ và hệ thống chữa cháy foam có nhiều phương án thực hiện hơn, chi phí gia cường kết cấu cũng ít phức tạp so với giải pháp bồn trên cao.
Tổ chức đường ống, bơm chuyển, kiểm soát nhiệt độ cho bồn đặt đất
Với bồn đặt dưới nền, tuyến ống từ khu bồn đến khu pha chế hoặc chiết rót sẽ dài hơn, đòi hỏi tính toán tổn thất áp, đường kính ống và lựa chọn bơm chuyển phù hợp. Nếu không tối ưu ngay từ đầu, chi phí năng lượng vận hành có thể tăng đáng kể, đặc biệt với các loại sơn có độ nhớt cao hoặc chứa nhiều nhựa đặc.
Tuy vậy, bồn chứa sơn đặt đất lại thuận lợi khi cần trang bị áo gia nhiệt, coil trao đổi nhiệt hoặc lớp bảo ôn để ổn định nhiệt độ vật liệu. Việc bố trí các cảm biến mức, nhiệt độ, áp suất, cùng đường ống hồi lưu cũng dễ dàng hơn trong không gian mặt đất rộng rãi. Điều này đặc biệt quan trọng đối với các nhà máy sản xuất sơn gốc dung môi cao cấp, nơi độ ổn định của nguyên liệu ảnh hưởng trực tiếp đến chất lượng từng mẻ.
Khi phương án bồn chứa sơn đặt đất phát huy hiệu quả rõ rệt
Trong thực tế triển khai, bồn chứa sơn đặt đất phát huy hiệu quả rõ rệt ở các dự án có quy mô trung bình đến lớn, dung tích tồn trữ nguyên liệu hoặc bán thành phẩm từ vài trăm đến vài nghìn mét khối. Khi chủ đầu tư ưu tiên an toàn cháy nổ, dễ kiểm soát rủi ro lan truyền và có quỹ đất tách biệt cho khu bồn, cấu hình đặt đất thường được các đơn vị tư vấn đề xuất trước.
Các nhà máy có kế hoạch mở rộng nhiều giai đoạn cũng thường chọn phương án này, vì việc bổ sung thêm bồn trong tương lai ít ảnh hưởng đến kết cấu hiện hữu. Ngoài ra, với những khu vực khí hậu nóng ẩm, lựa chọn bồn ngoài trời có mái che, kết hợp chống sét và hệ thống đo mức từ xa cũng trở thành cấu hình khá phổ biến.

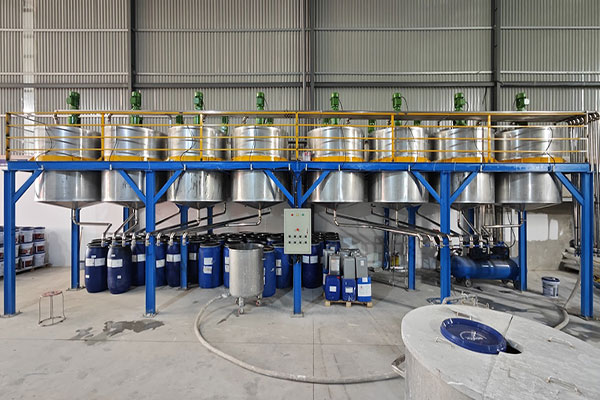

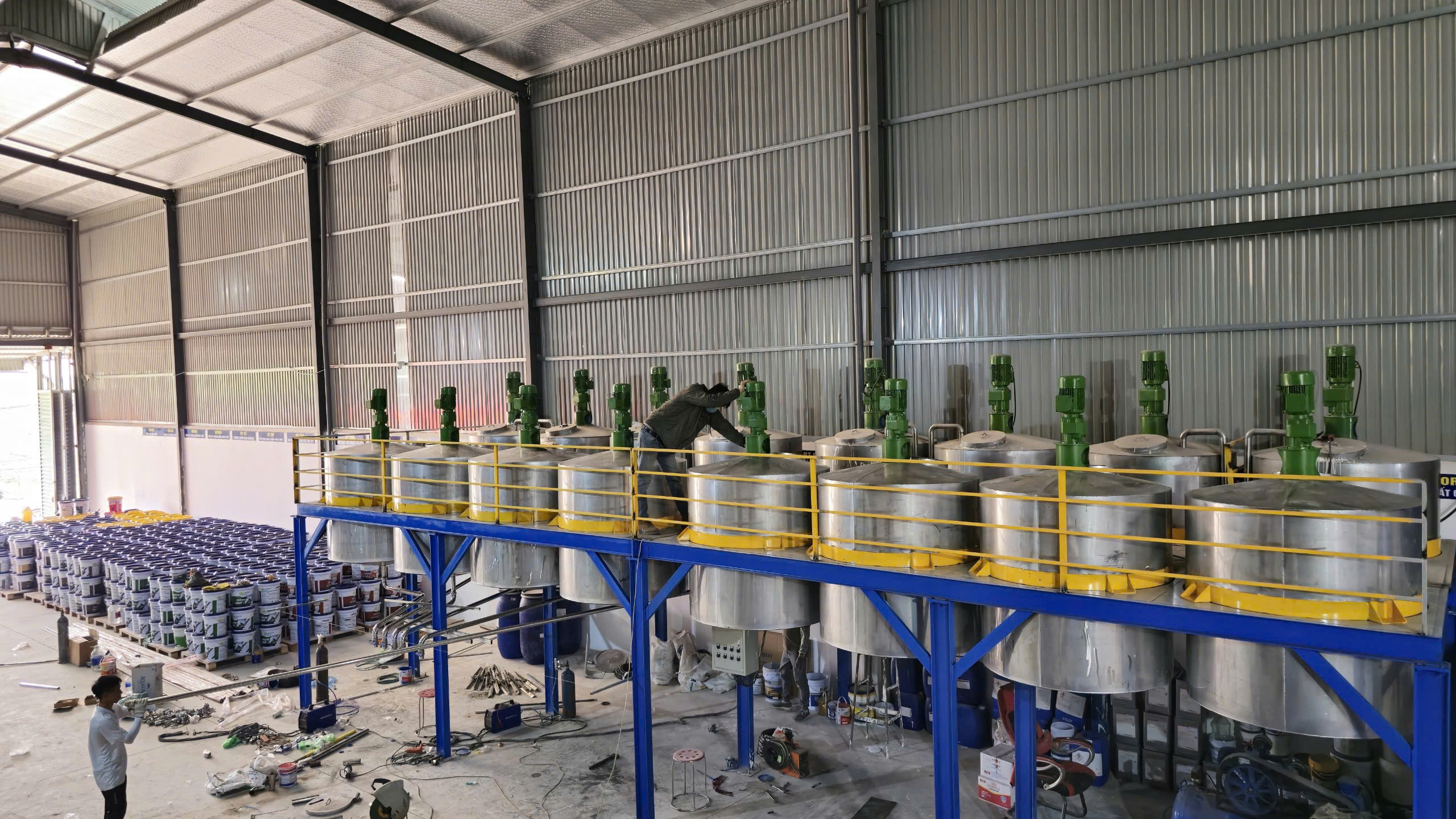

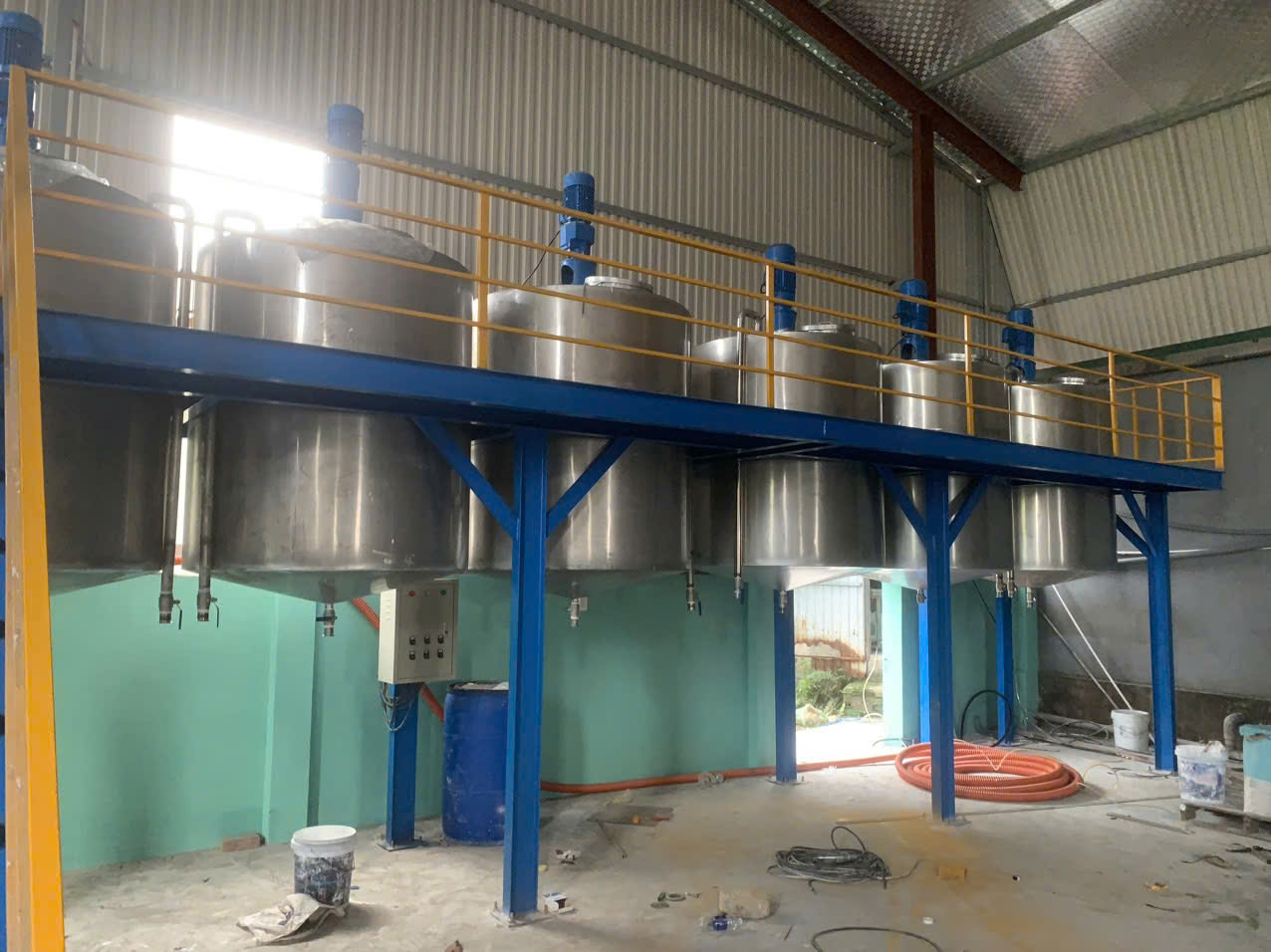

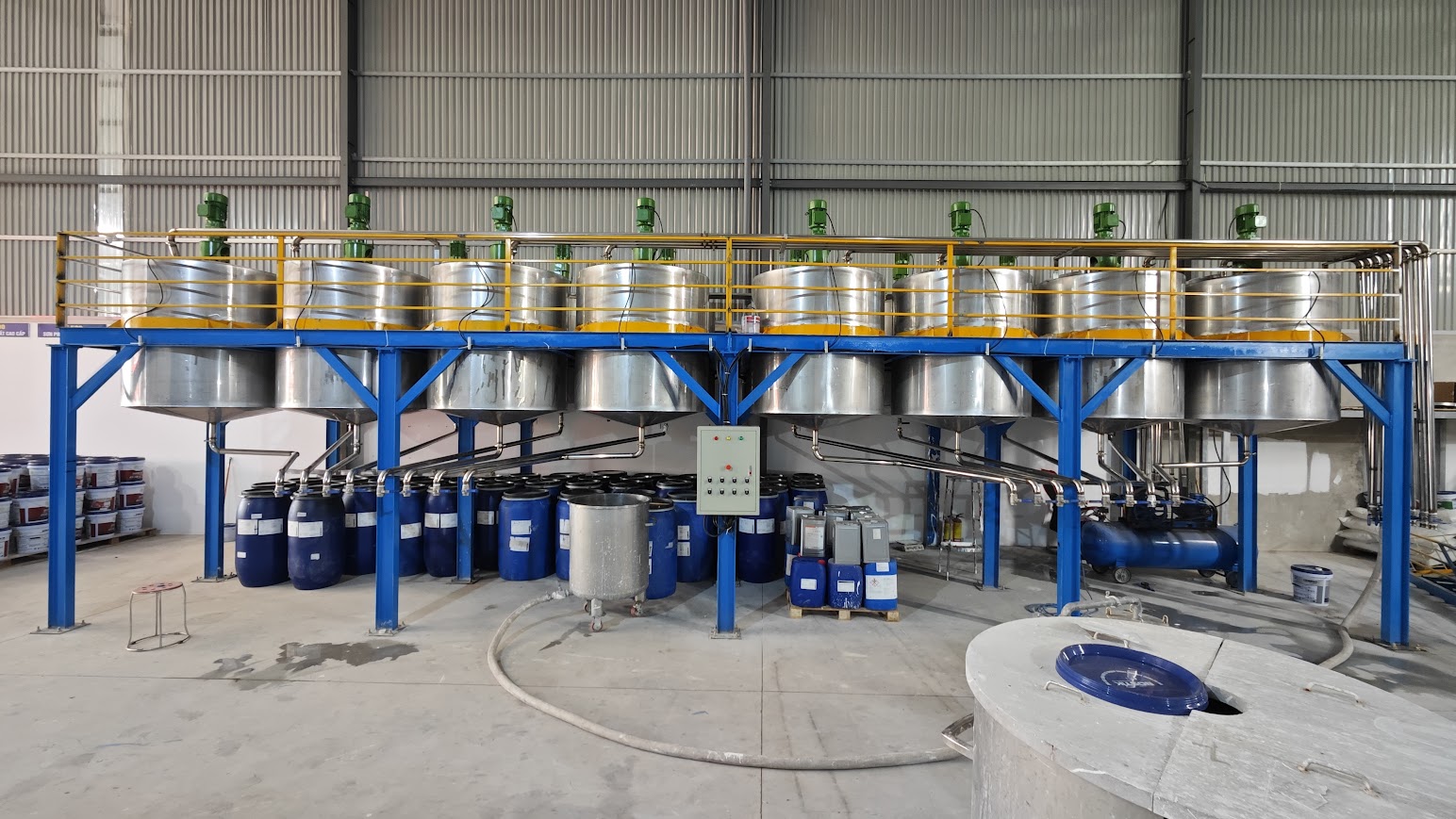

Phân tích phương án bồn chứa sơn lắp trên sàn thao tác
Lợi thế rút ngắn đường ống, thuận tiện kiểm tra vận hành
Bồn chứa sơn lắp trên sàn thao tác thường được ứng dụng nhiều trong các khu pha chế hiện đại, nơi cần rút ngắn tối đa đường ống và thời gian chuyển mẻ. Khi bồn được đưa lên cùng cao độ hoặc cao hơn khu trộn, áp lực trọng lực được tận dụng, giúp giảm tải cho hệ thống bơm, đặc biệt trong các mẻ cần cấp liệu liên tục với lưu lượng nhỏ nhưng ổn định.
Một ưu điểm quan trọng khác là khả năng tiếp cận trực tiếp. Nhân sự vận hành có thể đi lại trên sàn thao tác để kiểm tra, lấy mẫu, vệ sinh nắp bồn, kiểm tra các đầu nối, van, cảm biến mà không cần sử dụng xe nâng hoặc thang cao. Điều này cải thiện độ an toàn trong công tác bảo trì định kỳ, đồng thời cho phép quan sát trực quan các điểm nguy cơ rò rỉ ngay trong ca sản xuất.
Các yêu cầu bổ sung về kết cấu thép, nền móng và rung động
Đổi lại cho sự tiện lợi, phương án bồn chứa sơn lắp trên sàn thao tác đòi hỏi đầu tư đáng kể cho hạng mục kết cấu. Tải trọng bồn đầy, kết hợp tải trọng động từ quá trình khuấy, rung từ bơm gắn liền và tác động gió nếu bồn đặt gần mái, đều phải được đưa vào bài toán tính toán kết cấu thép. Nhiều dự án đã phải chỉnh sửa phương án sau khi phát hiện độ võng sàn lớn hơn dự kiến hoặc tần số dao động trùng với tần số kích thích của thiết bị quay.
Nền móng bên dưới cột đỡ sàn cũng phải được xử lý kỹ, đặc biệt ở những khu vực có nền đất yếu hoặc tầng móng cũ không được thiết kế cho tải trọng tập trung lớn. Trong các xưởng đang vận hành, việc thi công gia cường có thể ảnh hưởng đến lịch sản xuất, do đó cần được cân nhắc kỹ trong giai đoạn lập kế hoạch.
Những dự án nên cân nhắc đưa bồn chứa sơn lên sàn thao tác
Về mặt xu hướng, bồn chứa sơn lắp trên sàn thao tác thường phù hợp với các dự án yêu cầu tự động hóa cao, số mẻ pha chế lớn trong ngày và yêu cầu hoán đổi công thức linh hoạt. Các nhà máy sản xuất sơn chuyên dụng, sơn màu pha theo đơn đặt hàng hoặc sơn gốc nước với nhiều chủng loại thường ưu tiên phương án bồn trên cao để giảm thời gian chuyển đổi giữa các mẻ.
Những nhà xưởng có chiều cao thông thủy lớn, kết cấu mới, được thiết kế sẵn ý tưởng sàn thao tác nhiều tầng cho khu mẻ pha, cũng là đối tượng nên cân nhắc phương án này. Khi đó, bồn trên sàn thao tác đóng vai trò như các bồn trung gian cấp liệu, còn kho chứa chính vẫn có thể tổ chức dưới dạng bồn đặt đất ở khu vực riêng.
Góc nhìn trung lập: tiêu chí phân loại nhanh hai phương án
Tiêu chí về mặt bằng và chiều cao nhà xưởng
Tiêu chí đầu tiên khi đặt câu hỏi Nên sử dụng bồn chứa sơn đặt đất hay bồn chứa sơn lắp trên sàn thao tác chính là điều kiện mặt bằng. Nếu quỹ đất hạn chế nhưng chiều cao xưởng còn nhiều dư địa, bồn trên sàn thao tác thường đáng để phân tích sâu. Ngược lại, với khu đất rộng, dễ bố trí hành lang an toàn, bồn đặt đất mang lại sự đơn giản trong thi công và thuận lợi trong việc cấp cứu, chữa cháy từ bên ngoài.
Bên cạnh đó, hình dạng nhà xưởng, vị trí cổng ra vào, tuyến giao thông nội bộ cũng ảnh hưởng đến việc bố trí khu bồn. Nhiều trường hợp, phương án tối ưu lại là sự kết hợp thông minh giữa bồn chứa sơn đặt đất cho tồn trữ lớn và một số bồn trên sàn thao tác phục vụ các dây chuyền cần cấp liệu nhanh.
Tiêu chí về quy mô sản xuất, số mẻ pha chế và loại sơn
Với các nhà máy có số mẻ pha chế ít, công thức ít thay đổi và chu kỳ sản phẩm dài, việc đầu tư hệ thống sàn thao tác phức tạp có thể không mang lại nhiều lợi ích. Trong trường hợp này, cụm bồn đặt đất, kết hợp hệ thống bơm và đường ống tối ưu, thường đủ để đáp ứng yêu cầu vận hành.
Ngược lại, với dây chuyền sản xuất đa dạng chủng loại, nhu cầu chuyển đổi công thức liên tục, bồn chứa sơn lắp trên sàn thao tác gần khu trộn sẽ giúp rút ngắn thời gian chết, giảm rủi ro lẫn chéo sản phẩm và nâng hiệu suất sử dụng thiết bị. Loại sơn cũng là yếu tố quan trọng, vì sơn dung môi dễ cháy yêu cầu cấu hình PCCC khác so với sơn gốc nước, ảnh hưởng đến lựa chọn vị trí và kiểu bồn.
Tiêu chí về quy chuẩn PCCC, môi trường và kiểm định an toàn
Các phiên bản tiêu chuẩn PCCC và quy định môi trường mới thường siết chặt hơn đối với kho chứa hóa chất dễ cháy, dung môi và phụ gia. Bồn chứa sơn đặt đất cho phép xây dựng khu chống tràn tập trung, dễ thu gom và xử lý nếu xảy ra rò rỉ lớn, đồng thời tạo khoảng cách an toàn rõ ràng với khu văn phòng và khu dân cư xung quanh.
Trong khi đó, bồn trên sàn thao tác yêu cầu đánh giá kỹ nguy cơ rò rỉ từ trên cao, phương án thoát hiểm cho công nhân vận hành trên sàn, cũng như khả năng tiếp cận của lực lượng chữa cháy. Việc kiểm định an toàn, kiểm tra bề mặt hàn, đo chiều dày định kỳ cũng cần được tổ chức với kế hoạch truy cập an toàn lên cao.
Lựa chọn phương án theo từng giai đoạn vòng đời dự án
Giai đoạn thiết kế ban đầu: cấu hình cơ sở cho bồn đặt đất hoặc bồn trên sàn
Trong giai đoạn thiết kế cơ sở, quyết định giữa bồn đặt đất và bồn trên sàn thao tác nên được gắn chặt với chiến lược phát triển nhà máy từ 5 đến 10 năm. Nếu dự kiến tăng trưởng mạnh về sản lượng và đa dạng sản phẩm, cấu hình mặt bằng nên chừa sẵn không gian cho cả hai loại bồn, tránh việc sau này phải sửa kết cấu lớn hoặc dừng dài ngày để cải tạo.
Đây cũng là thời điểm các bên liên quan cùng ngồi lại để đánh giá luồng cấp liệu từ kho dung môi, kho nhựa, kho bột màu đến khu pha trộn và chiết rót. Những mô phỏng sơ đồ dòng chảy vật liệu, sơ đồ P&ID và mô hình 3D sẽ giúp thấy rõ hơn lợi ích và hạn chế của mỗi phương án ngay trên bản vẽ, trước khi quyết định đầu tư.
Giai đoạn mở rộng: chuyển đổi từ đặt đất lên sàn thao tác hay ngược lại
Khi nhà máy bước vào giai đoạn mở rộng, không ít dự án đã phải cân nhắc lại quyết định ban đầu. Một số nhà máy từ cấu hình bồn đặt đất thuần túy đã đưa thêm một số bồn chứa sơn lắp trên sàn thao tác để tăng linh hoạt cho khu pha chế, đặc biệt khi triển khai các dòng sản phẩm mới với yêu cầu cấp liệu khác biệt.
Ngược lại, cũng có trường hợp ban đầu bố trí nhiều bồn trên cao, sau vài năm nhận thấy tải trọng kết cấu và chi phí bảo trì quá lớn, nên chuyển một phần dung tích về cụm bồn đặt đất ở khu riêng. Việc thiết kế hệ thống đường ống và van phân tuyến linh hoạt ngay từ đầu sẽ giúp những chuyển đổi này diễn ra ít xáo trộn hơn đối với sản xuất.
Kinh nghiệm rút ra từ các dự án đã triển khai gần đây
Từ góc độ kinh nghiệm thực tế, các dự án thành công thường không cố gắng trả lời câu hỏi Nên sử dụng bồn chứa sơn đặt đất hay bồn chứa sơn lắp trên sàn thao tác theo kiểu chọn một bỏ một, mà xem đây là hai công cụ trong cùng một hộp. Mỗi giải pháp được gán cho những chức năng rõ ràng trong chuỗi cung ứng nội bộ của nhà máy.
Nhiều nhà máy hiện đại đang lựa chọn mô hình kết hợp, trong đó bồn chứa sơn đặt đất đảm nhiệm vai trò tồn trữ khối lượng lớn, tách biệt an toàn, còn bồn chứa sơn lắp trên sàn thao tác đóng vai trò bồn trung gian, tối ưu luồng cấp liệu và vận hành hàng ngày. Cách tiếp cận này giúp dung hòa yêu cầu an toàn, chi phí đầu tư, chi phí vận hành và sự linh hoạt khi thị trường sơn thay đổi nhanh. Việc lựa chọn tỷ lệ giữa hai loại bồn, vị trí và dung tích cụ thể vẫn cần được tính toán chi tiết cho từng dự án, dựa trên dữ liệu sản lượng, loại sản phẩm và điều kiện mặt bằng thực tế.
Đối với các chủ xưởng sản xuất sơn, quản lý dự án và tư vấn thiết kế, việc cân nhắc giữa bồn chứa sơn đặt đất và bồn chứa sơn lắp trên sàn thao tác không chỉ là một lựa chọn kỹ thuật đơn lẻ mà là quyết định mang tính chiến lược, gắn liền với an toàn, hiệu quả vận hành và khả năng mở rộng trong tương lai của toàn bộ nhà máy.
