Bạn đang tìm máy nghiền phân tán cho sơn, mực in, hóa chất nhưng chưa biết máy nghiền rổ có phù hợp? Ở giai đoạn sản xuất hiện nay, yêu cầu về độ mịn, độ đồng nhất và màu sắc ngày càng khắt khe, chỉ cần kích thước hạt không đạt hoặc sinh nhiệt quá cao là mẻ sơn, mực in có thể phải loại bỏ. Trong bối cảnh đó, nhiều xưởng đang cân nhắc giữa các dòng máy nghiền khác nhau và máy nghiền rổ nổi lên như một lựa chọn linh hoạt, dễ vận hành. Bài viết này đi thẳng vào cấu tạo, nguyên lý, ứng dụng thực tế và các tiêu chí chọn mua, giúp bạn có đủ dữ liệu kỹ thuật để quyết định đầu tư.
Máy nghiền rổ (basket mill) là thiết bị nghiền ướt dùng cho các hệ phân tán dạng lỏng hoặc sệt, trong đó rổ nghiền chứa bi được nhúng trực tiếp vào bồn nguyên liệu và quay với tốc độ cao. Trong cùng một thiết bị, quá trình khuấy trộn, nghiền mịn và phân tán được diễn ra đồng thời, hạn chế tối đa việc phải chuyển mẻ qua nhiều công đoạn.
Khác với máy nghiền ngang cần bơm tuần hoàn để đưa nguyên liệu qua buồng nghiền, máy nghiền rổ tự hút và đẩy nguyên liệu nhờ chuyển động của rổ. Điều này giúp giảm số lượng thiết bị phụ trợ, rút ngắn thời gian thay mẻ và rất hợp với mô hình sản xuất linh hoạt nhiều màu, nhiều loại sản phẩm.
Với các xưởng sơn, mực in vừa và nhỏ, máy nghiền rổ giúp tối ưu diện tích nhà xưởng, dễ set up dây chuyền, chuyển đổi công thức nhanh và giảm thời gian vệ sinh giữa các mẻ.

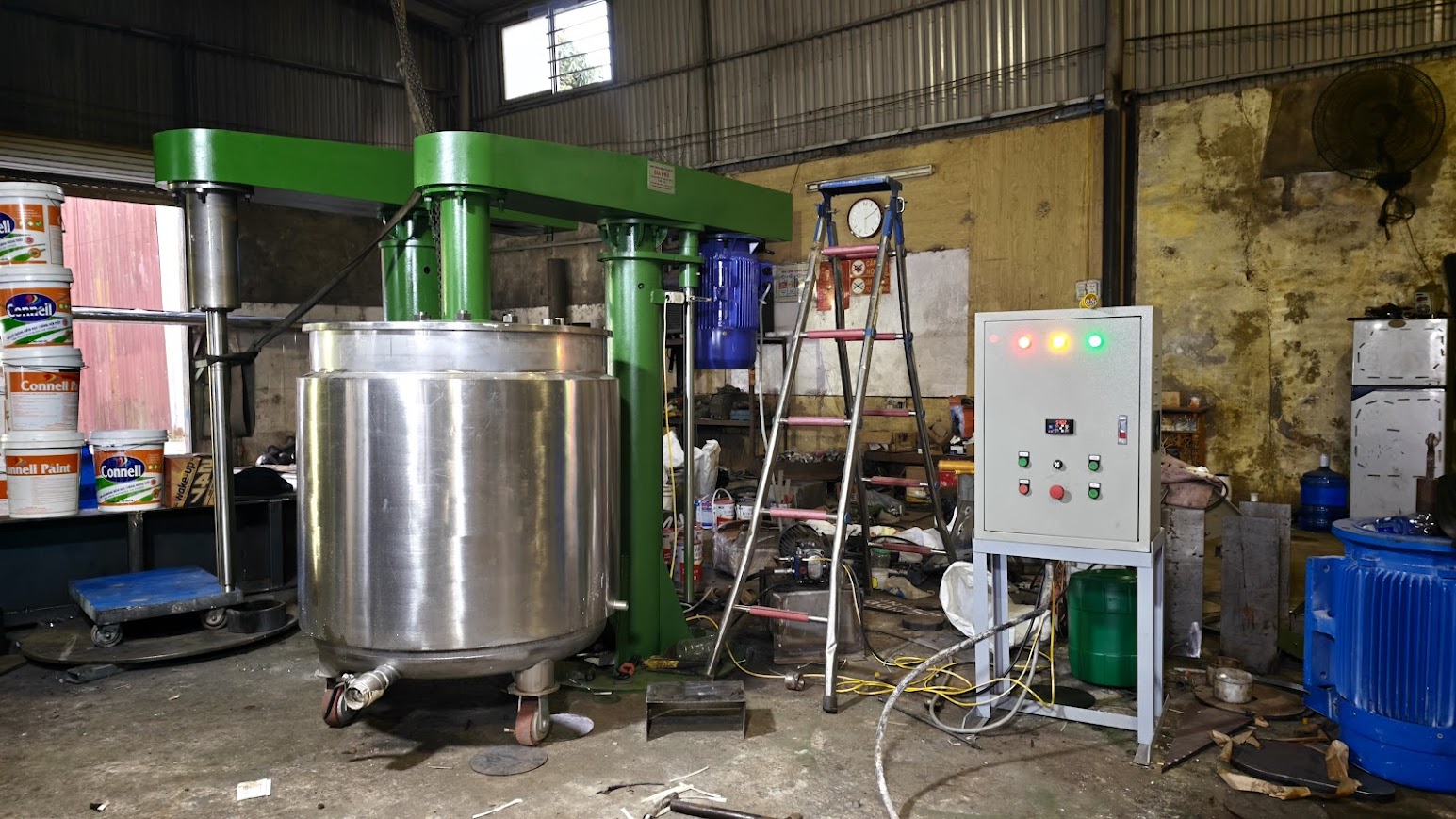

Về cơ bản, một máy nghiền rổ tiêu chuẩn gồm các bộ phận chính sau:
Rổ nghiền (basket): Là buồng làm việc chính, dạng trụ rỗng, thành rổ có nhiều khe hở nhỏ. Bên trong rổ chứa bi nghiền, phía dưới thường có đĩa khuấy phụ hoặc cánh phân tán để tăng lực cắt. Rổ thường chế tạo bằng inox 304 hoặc inox 316 để chống ăn mòn.

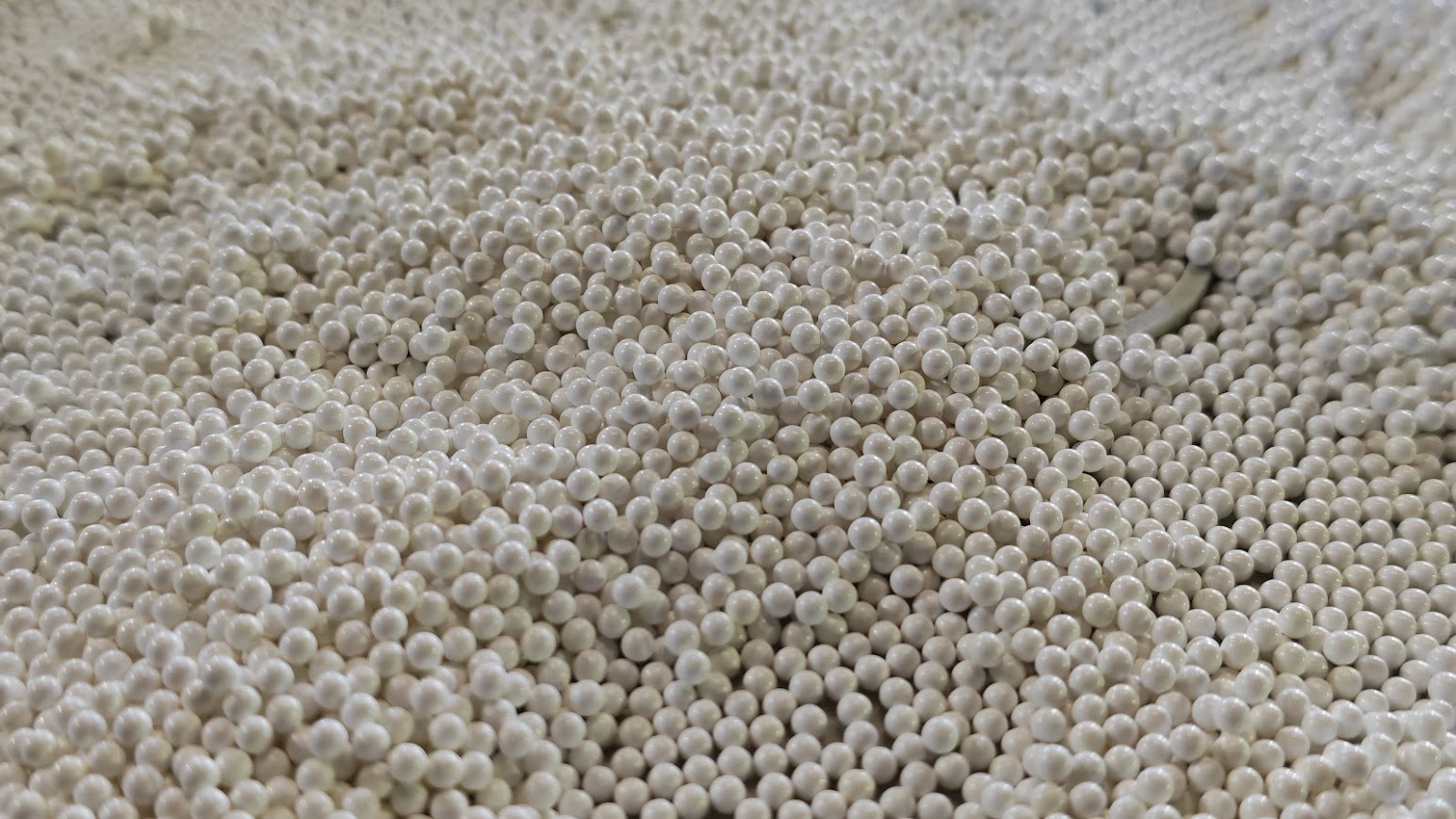

Bi nghiền: Đóng vai trò là môi trường nghiền, có thể là bi thủy tinh, bi sứ hoặc bi zirconia tùy yêu cầu độ mịn và tính chất hóa chất. Kích thước bi phổ biến 0,6 – 1,5 mm, lựa chọn đúng loại bi ảnh hưởng rất nhiều đến thời gian nghiền và độ mịn cuối cùng.
Trục khuấy và bộ truyền động: Trục nối trực tiếp với motor thông qua khớp nối hoặc hộp số. Trên trục lắp rổ nghiền và đĩa khuấy. Tốc độ có thể điều chỉnh bằng biến tần, cho phép tối ưu quá trình từ giai đoạn tiền phân tán đến nghiền mịn.
Motor: Tùy công suất máy, từ các dòng nhỏ 2–7,5 kW cho máy nghiền rổ thí nghiệm đến 30–50 HP cho các dòng sản xuất 100–300 kg/mẻ. Các máy nghiền rổ 50 HP thường dùng cho hệ dung môi hoặc sản phẩm độ nhớt trung bình cần năng suất cao.
Bồn chứa: Nơi chứa nguyên liệu, có thể là bồn riêng rời hoặc tích hợp trên khung máy. Vật liệu phổ biến là inox, có thể phủ thêm sơn hoặc lớp chống mài mòn cho các hệ có pigment cứng. Dung tích bồn xác định trực tiếp năng suất mẻ, ví dụ các dòng máy nghiền rổ 100kg thường dùng bồn 150–200 lít.
Hệ thống làm mát: Với các dòng máy nghiền rổ làm mát bi hoặc giải nhiệt rổ, thành rổ và/hoặc áo bồn được thiết kế dạng 2 lớp để nước lạnh tuần hoàn bên trong. Nhờ vậy nhiệt độ mẻ nghiền được khống chế, hạn chế bay hơi dung môi, giữ ổn định màu sắc và độ bóng sản phẩm.
Nắp máy, nắp kín và tùy chọn chân không: Nắp máy giúp hạn chế bắn văng, có thể tích hợp cửa quan sát, phễu nạp bột và đèn. Các dòng máy nghiền rổ chân không sử dụng nắp kín có gioăng, kèm hệ thống hút chân không, phù hợp với sản phẩm dễ tạo bọt hoặc yêu cầu khử khí.
Tủ điện điều khiển: Tích hợp biến tần, bảo vệ quá dòng, nút dừng khẩn và có thể gắn thêm bộ đo nhiệt độ, ampe để theo dõi tải. Một số hãng như VietMixer, Net Việt còn thiết kế sẵn nhiều chế độ vận hành cho từng loại sản phẩm.
Quy trình vận hành một basket mill diễn ra theo chu trình khép kín trong cùng bồn như sau:
Đầu tiên, nguyên liệu lỏng và bột được cho vào bồn chứa, có thể khuấy sơ bằng cánh khuấy để tạo huyền phù đồng đều. Sau đó rổ nghiền được hạ xuống ngập trong sản phẩm.

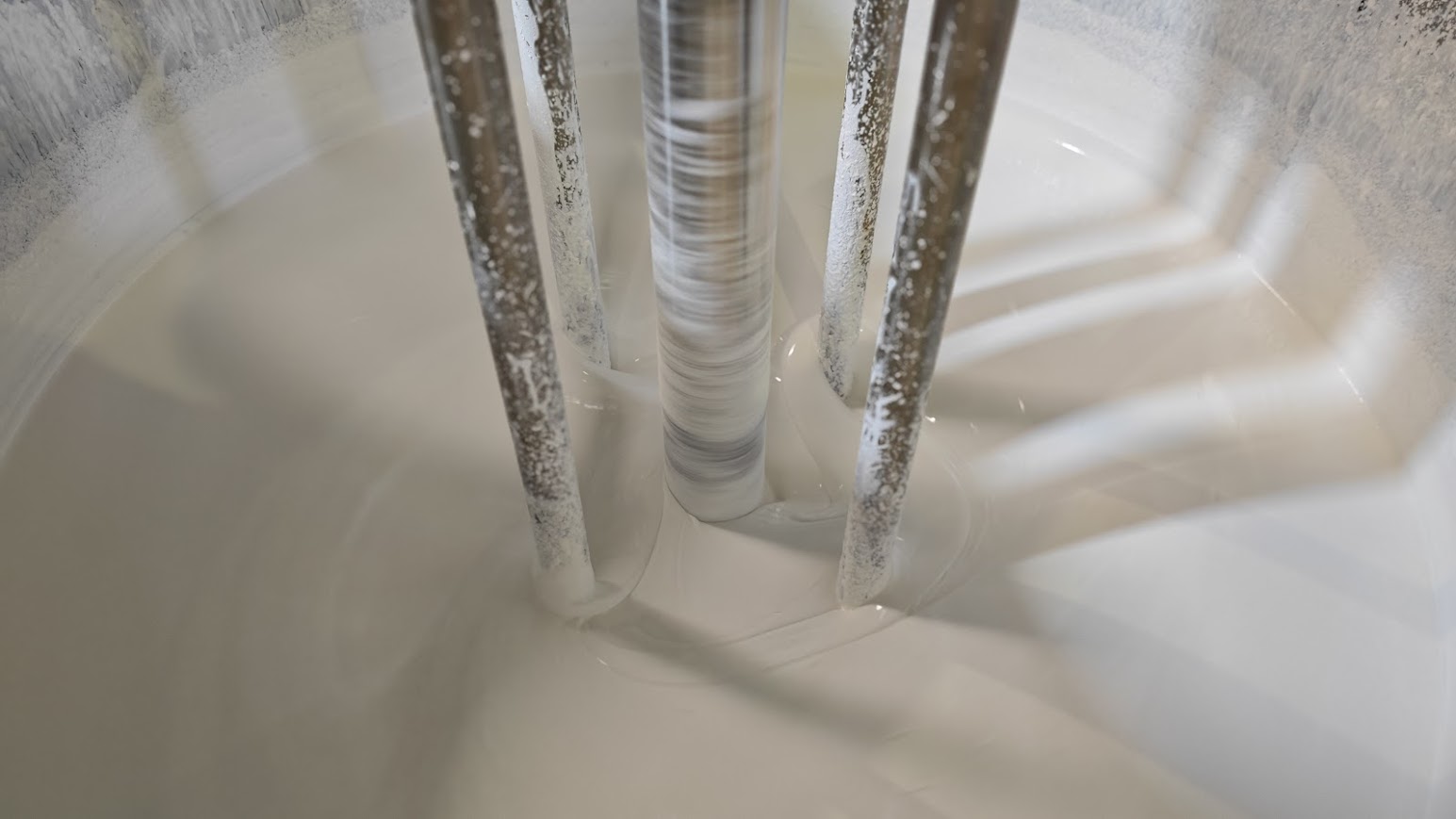

Khi motor chạy, trục kéo rổ quay với tốc độ cao, tạo ra vùng áp suất thấp bên trong rổ. Nguyên liệu từ bồn bị hút mạnh vào rổ qua các khe hở, tiếp xúc với lớp bi đang chuyển động với tốc độ lớn.
Dưới tác dụng va đập, ma sát và lực cắt của bi nghiền cùng đĩa khuấy, các hạt pigment, chất độn bị phá vỡ kích thước, phân tán đều trong pha lỏng. Phần nguyên liệu đã mịn được đẩy ra lại bồn qua khe rổ, trong khi phần chưa đủ mịn tiếp tục bị hút vào, tạo chu trình tuần hoàn liên tục.
Đối với các máy nghiền rổ giải nhiệt rổ, nước lạnh được bơm qua áo rổ và áo bồn trong suốt quá trình, giúp giữ nhiệt độ mẻ ổn định, hạn chế kết tụ, cháy màu hoặc đông đặc. Khi đo thấy độ mịn (theo thước Hegman) đạt yêu cầu, người vận hành giảm tốc độ, nâng rổ và xả liệu.
Máy nghiền rổ được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, đặc biệt là các hệ cần nghiền ướt:
Ngành sơn: Máy nghiền rổ cho sơn nước, sơn dầu, sơn gốc dung môi, sơn PU, sơn epoxy. Thường dùng để nghiền pigment, paste màu, phụ gia trước khi pha loãng. Việc kiểm soát độ mịn giúp tăng độ phủ, độ bóng và độ bền màu.
Ngành mực in: Máy nghiền rổ cho mực in dung môi, mực nước, mực UV. Yêu cầu hạt mịn, phân bố hạt hẹp để đảm bảo màu sắc ổn định và không tắc lỗ bản in. Với mực độ nhớt cao, các dòng máy công suất lớn 30–50 HP thường được ưu tiên.
Hóa chất và phụ gia: Dùng trong sản xuất keo dán, nhựa, chất phủ, chất chống thấm, phụ gia xây dựng. Các hệ này thường có độ nhớt từ trung bình đến cao, đòi hỏi máy nghiền rổ có mô-men xoắn đủ lớn và bi bền mài mòn.
Dược phẩm, mỹ phẩm: Ứng dụng cho siro, kem bôi ngoài da, kem dưỡng, lotion, gel. Yêu cầu bề mặt mịn, cảm giác chạm tay tốt nên ưu tiên các máy có hệ thống làm mát và vật liệu tiếp xúc inox 316.
Thực phẩm, phân bón lỏng: Một số nhà máy dùng máy nghiền rổ để xử lý sốt, tương, phân bón lá, nhưng thường kết hợp cùng quy trình vệ sinh CIP nghiêm ngặt và vật liệu phù hợp tiêu chuẩn an toàn.
Trên thị trường Việt Nam hiện có nhiều cấu hình máy nghiền rổ khác nhau, từ loại thí nghiệm đến sản xuất:
Máy nghiền rổ thí nghiệm: Dung tích 0,5–5 lít, phù hợp R&D, phòng lab. Ưu điểm là dễ thay đổi thông số, thuận tiện thử công thức mới. Các thương hiệu như VietMixer...thường có sẵn mẫu cho lab.
Máy nghiền rổ quy mô nhỏ 10–100 kg: Dùng cho xưởng vừa và nhỏ, sản xuất đơn hàng linh hoạt. Các dòng máy nghiền rổ 100kg thường đáp ứng tốt nhu cầu sản xuất nhiều màu sơn, mực in trong cùng một ca.
Máy nghiền rổ quy mô vừa 100–500 kg: Phù hợp nhà máy công suất lớn hơn, làm việc với mẻ ổn định. Công suất motor phổ biến 30–50 HP, kết hợp bồn 300–600 lít, thường kèm hệ làm mát.
Máy nghiền rổ nắp kín, phòng nổ, chân không: Dành cho hệ dung môi dễ cháy hoặc sản phẩm cần khử bọt. Máy nghiền rổ chân không dùng nắp kín, gioăng tốt, kèm hệ hút chân không, trong khi bản phòng nổ sử dụng motor, tủ điện và phụ kiện đạt tiêu chuẩn Ex.
Máy nghiền rổ Đài Loan, châu Âu, Trung Quốc: Trên thị trường có nhiều nguồn gốc khác nhau. Máy nghiền rổ Đài Loan được ưa chuộng nhờ độ ổn định khá tốt, giá vừa phải; các dòng châu Âu cho độ hoàn thiện cơ khí và độ bền cao; máy Trung Quốc có lợi thế chi phí đầu tư ban đầu.
Khi lựa chọn máy, thay vì chỉ nhìn vào công suất, nên xem xét tổng thể các yếu tố kỹ thuật sau:
Năng suất mẻ và kế hoạch sản xuất: Xác định rõ mỗi ngày cần bao nhiêu tấn sản phẩm, chia cho số ca và thời gian nghiền trung bình để ước lượng dung tích bồn. Với xưởng đa dạng sản phẩm, 1–2 máy nghiền rổ 100kg linh hoạt đôi khi hiệu quả hơn một máy rất lớn.
Độ mịn yêu cầu: Tùy theo loại sơn, mực in, hóa chất mà yêu cầu Hegman khác nhau. Các hệ đòi hỏi độ mịn cao thường cần bi nhỏ, rổ thiết kế tối ưu và motor đủ mạnh. Nếu thường xuyên chạy sản phẩm khó, nên cân nhắc máy nghiền rổ 50 HP hoặc tương đương để tránh quá tải.
Tính chất nguyên liệu: Độ nhớt cao đòi hỏi mô-men xoắn lớn và cấu tạo cánh khuấy phù hợp. Hệ có dung môi dễ cháy nên chọn bản phòng nổ. Hệ ăn mòn hoặc pH thấp nên ưu tiên inox 316, hạn chế dùng thép carbon.
Hệ thống làm mát: Với các sản phẩm nhạy nhiệt, nên ưu tiên máy nghiền rổ làm mát bi hoặc có giải nhiệt rổ và áo bồn. Thiết kế đường nước lạnh dễ đấu nối, dễ xả khí sẽ giúp vận hành ổn định hơn.
Dễ vệ sinh và thay mẻ: Cấu trúc cho phép tháo rổ nhanh, ít góc chết và bề mặt nhẵn sẽ rút ngắn thời gian vệ sinh, đặc biệt quan trọng với xưởng đổi màu liên tục. Đối với các hệ dung môi, nên xem xét khả năng thu hồi dung môi rửa.
Giá máy nghiền rổ phụ thuộc nhiều vào dung tích, công suất, cấu hình làm mát, chân không, phòng nổ và thương hiệu. Dưới đây là bảng giá tham khảo cho một số dải công suất phổ biến (mức giá giả định, tính cho cấu hình tiêu chuẩn):
| Dòng máy | Dung tích/mẻ | Công suất motor | Tính năng chính | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| Máy nghiền rổ thí nghiệm | 0,5–5 lít | 2–4 kW | Biến tần, rổ nhỏ | 80.000.000 – 150.000.000 |
| Máy nghiền rổ 10–50 kg | 20–80 lít | 5,5–11 kW | Có làm mát cơ bản | 180.000.000 – 320.000.000 |
| Máy nghiền rổ 100kg | 150–200 lít | 15–30 kW | Làm mát bồn, rổ | 320.000.000 – 550.000.000 |
| Máy nghiền rổ 300–500 kg | 400–600 lít | 30–50 HP | Giải nhiệt rổ, tùy chọn chân không | 650.000.000 – 1.200.000.000 |
Với các cấu hình đặc biệt như máy nghiền rổ chân không, bản phòng nổ, hệ điều khiển tự động, giá có thể cao hơn đáng kể. Tốt nhất nên gửi yêu cầu chi tiết về công thức, độ nhớt, độ mịn và năng suất dự kiến để nhà cung cấp xây dựng cấu hình và báo giá sát thực tế.
Để lựa chọn đúng thiết bị, cần nhìn rõ khác biệt giữa hai công nghệ nghiền ướt phổ biến hiện nay:
| Tiêu chí | Máy nghiền rổ (basket mill) | Máy nghiền ngang |
|---|---|---|
| Nguyên lý | Rổ chứa bi quay trong bồn, hút – đẩy nguyên liệu tuần hoàn nội bộ | Nguyên liệu bơm qua buồng nghiền ngang chứa bi rồi quay về bồn |
| Cấu hình dây chuyền | Không cần bơm tuần hoàn, layout gọn | Cần thêm bơm, đường ống, van |
| Ưu điểm | Thay mẻ nhanh, dễ vệ sinh, linh hoạt nhiều sản phẩm | Phù hợp sản xuất liên tục, khối lượng lớn, độ ổn định cao |
| Nhược điểm | Năng suất liên tục không cao bằng máy ngang cỡ lớn | Thời gian vệ sinh lâu, đổi màu phức tạp |
| Ứng dụng điển hình | Sơn, mực in, hóa chất batch nhỏ đến trung bình | Dây chuyền sơn, mực in công suất lớn, chạy ít mã hàng |
| Giá đầu tư | Thường thấp hơn, ít thiết bị phụ | Cao hơn do thêm bơm, bộ làm mát, đường ống |
Nếu bạn cần thay màu, thay chủng loại sản phẩm nhiều lần trong ngày, máy nghiền rổ thường là lựa chọn hợp lý. Nếu hướng tới sản xuất liên tục một vài mã sản phẩm với sản lượng rất lớn, máy nghiền ngang sẽ phù hợp hơn.
Máy nghiền rổ có nghiền được bột khô không?
Không, thiết bị này chỉ phù hợp cho nghiền ướt trong môi trường chất lỏng hoặc sệt có đủ dung môi. Nghiền khô cần các loại máy chuyên dụng khác.
Nên dùng loại bi nghiền nào?
Phổ biến là bi thủy tinh, bi sứ và bi zirconia. Bi thủy tinh dùng cho hệ nhẹ, ít mài mòn; bi sứ và zirconia dùng cho sản phẩm yêu cầu độ mịn cao, pigment cứng.
Máy nghiền rổ có dễ vệ sinh không?
Các dòng máy thiết kế tháo rổ nhanh giúp việc vệ sinh khá đơn giản. Chỉ cần nâng rổ, xả hết sản phẩm, chạy mẻ dung môi rửa và vệ sinh bề mặt tiếp xúc là có thể chuyển sang màu khác.
Tuổi thọ bi nghiền khoảng bao lâu?
Tuổi thọ phụ thuộc loại bi, loại pigment và điều kiện vận hành. Với lựa chọn đúng và vận hành ổn định, bi có thể dùng tốt trong nhiều tháng đến vài năm.
Cần bảo trì gì đặc biệt cho máy nghiền rổ?
Cần kiểm tra định kỳ phớt trục, bạc đạn, mức dầu mỡ bôi trơn, siết lại bulong, vệ sinh đường nước làm mát và kiểm tra các cảm biến an toàn. Lập lịch bảo trì theo số giờ chạy sẽ giúp máy vận hành ổn định, hạn chế dừng đột xuất.
Máy nghiền rổ đang trở thành thiết bị trung tâm trong nhiều dây chuyền sản xuất sơn, mực in và hóa chất nhờ khả năng kết hợp khuấy – nghiền – phân tán trong cùng một bồn. Khi đánh giá đầu tư, hãy xuất phát từ nhu cầu thực tế về năng suất, độ mịn, tính chất nguyên liệu, cùng với khả năng làm mát và yêu cầu an toàn để chọn đúng cấu hình. Nếu bạn cần trao đổi sâu hơn về bài toán cụ thể tại xưởng, có thể liên hệ đội ngũ kỹ thuật qua hotline hoặc trực tiếp tại văn phòng để nhận tư vấn và báo giá chi tiết phù hợp với điều kiện vận hành của mình.
