Trong sản xuất sơn, mực in, hóa chất, vật liệu mới hay dược phẩm, việc kiểm soát nhiệt độ khi nghiền mịn là yếu tố sống còn để giữ ổn định chất lượng sản phẩm. Máy nghiền bi làm mát rổ được phát triển nhằm giải quyết chính xác bài toán này: vừa đảm bảo độ mịn cao, vừa hạn chế tối đa tăng nhiệt trong quá trình khuấy nghiền tốc độ cao, nhờ cơ chế làm mát rổ bi và hệ thống điều khiển hiện đại. Bài viết này cung cấp góc nhìn chi tiết, kỹ thuật và thực tế để giúp các nhà sản xuất dễ dàng lựa chọn cấu hình máy phù hợp với nhu cầu.

Tính năng nổi bật của máy nghiền bi làm mát rổ

Cơ chế làm mát rổ bi giúp tăng hiệu suất

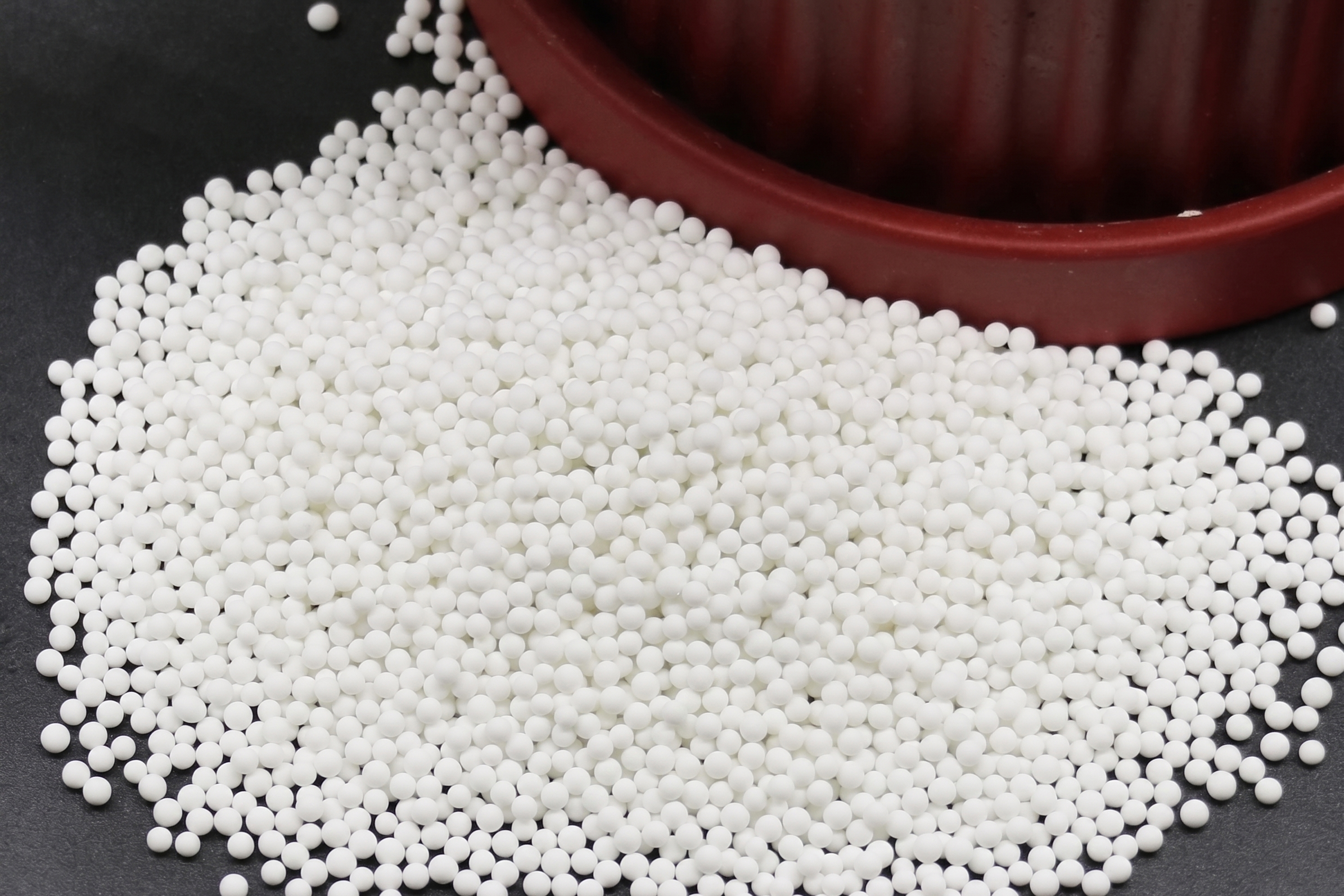

Trọng tâm của máy nghiền bi làm mát rổ là kết cấu rổ nghiền có áo giải nhiệt tuần hoàn, giúp kiểm soát ổn định nhiệt độ trong suốt quá trình vận hành. Rổ nghiền được thiết kế dạng xi lanh, bên trong chứa bi nghiền (bi thủy tinh, bi zirconia, bi sứ hoặc bi thép tùy công nghệ), bên ngoài là lớp áo làm mát dạng khoang kép, cho phép nước lạnh hoặc dung dịch làm mát tuần hoàn liên tục.

Khi máy vận hành, động cơ nghiền truyền mô men qua trục gá rổ bi, làm cho hệ cánh khuấy bên trong rổ quay với tốc độ cao. Ma sát giữa bi nghiền và nguyên liệu sẽ làm phát sinh nhiệt, nhưng nhờ dòng nước giải nhiệt chảy liên tục trong áo rổ, nhiệt độ được rút nhanh ra khỏi vùng nghiền. Cơ chế này giúp:

- Hạn chế hiện tượng tăng nhiệt làm thay đổi độ nhớt, gây cháy màu hoặc biến tính nguyên liệu nhạy cảm với nhiệt.
- Duy trì độ ổn định của hệ phân tán trong suốt mẻ nghiền, giảm hiện tượng kết tụ trở lại.
- Cho phép vận hành ở tốc độ nghiền cao hơn so với các loại máy nghiền bi không làm mát, nâng cao hiệu suất và rút ngắn thời gian đạt độ mịn yêu cầu.
- Kéo dài tuổi thọ phớt trục và vòng bi do nhiệt độ vận hành thấp và ổn định hơn.

So với máy nghiền rổ bi thông thường, hệ thống làm mát rổ bi tối ưu hơn ở việc phân bố đều dòng nước giải nhiệt nhờ các khoang dẫn được tính toán kỹ theo lưu lượng, giúp bề mặt trao đổi nhiệt lớn và hiệu quả, rất phù hợp với các sản phẩm có yêu cầu kiểm soát nhiệt nghiêm ngặt.

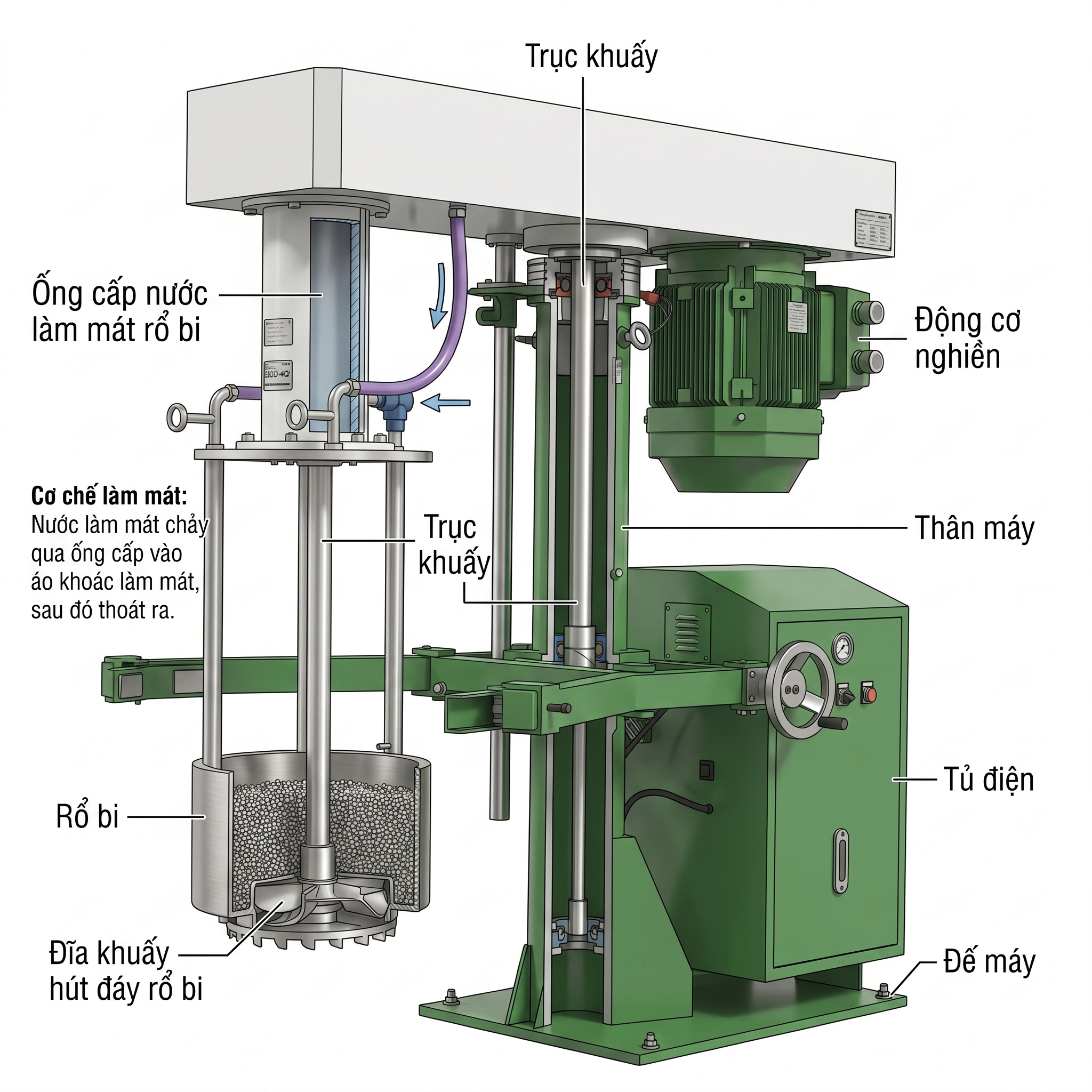

Cấu tạo chi tiết: rổ bi, trục gá và động cơ nghiền

Máy nghiền bi làm mát rổ được cấu hình để thỏa mãn các điều kiện làm việc khắt khe trong công nghiệp, với các bộ phận chính sau:

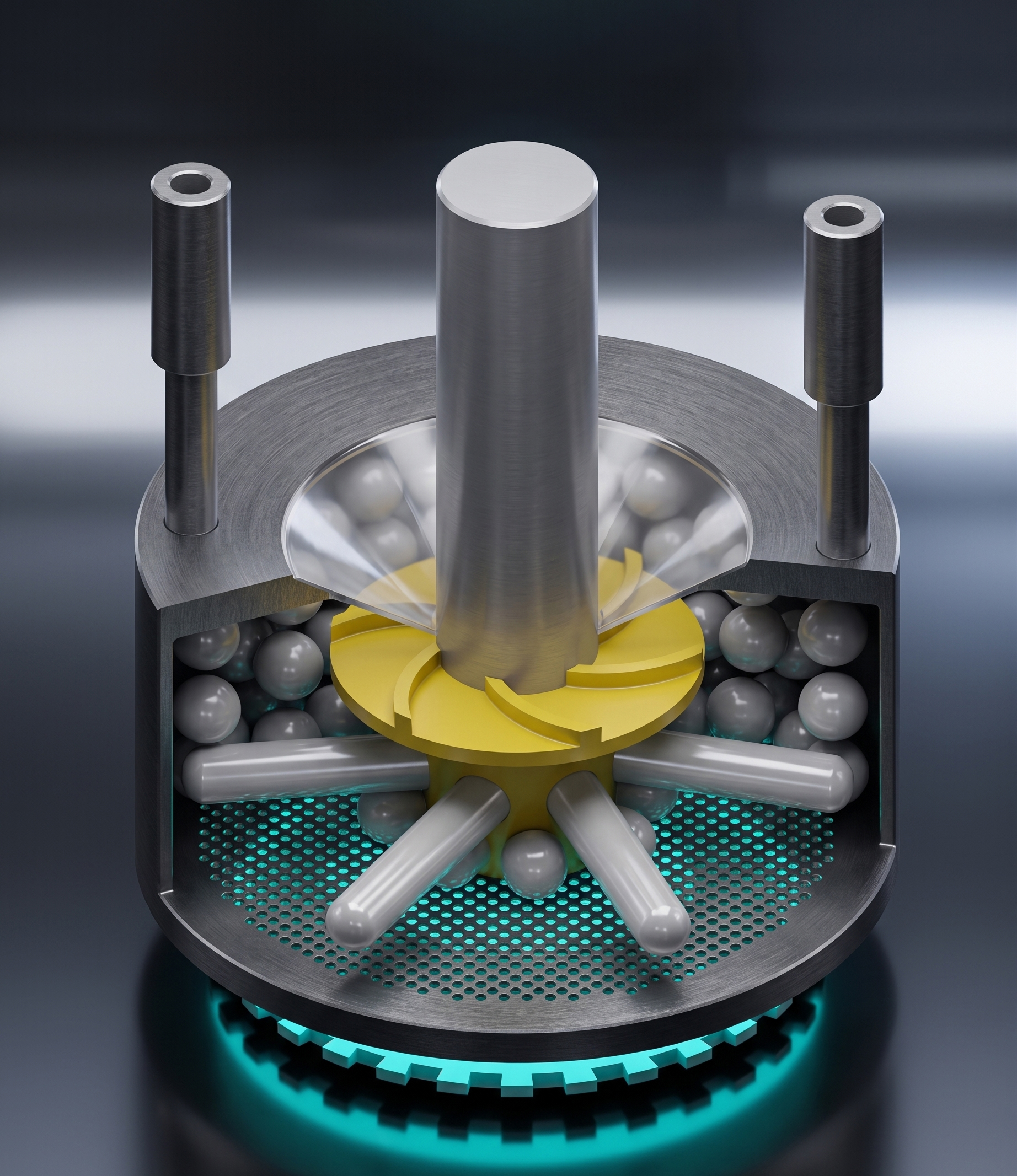

1. Rổ bi làm mát

Rổ nghiền là nơi diễn ra toàn bộ quá trình phân tán – nghiền mịn. Một rổ nghiền tiêu chuẩn bao gồm:

- Thân rổ: chế tạo từ inox chất lượng cao (thường là SUS304 hoặc SUS316), có độ bền cơ học và khả năng chống ăn mòn tốt.
- Áo làm mát: dạng khoang kép bao quanh thân rổ, được gia công chính xác, đảm bảo kín tuyệt đối, cho phép lưu thông nước lạnh hoặc glycol để giải nhiệt.
- Lưới phân ly: lắp ở đáy rổ hoặc xung quanh rổ, với kích thước khe phù hợp đường kính bi, vừa giữ bi nghiền bên trong vừa cho phép sản phẩm đã được nghiền mịn thoát ra ngoài.
- Hệ cánh khuấy: thường là dạng cánh đĩa hoặc cánh turbo nhiều tầng, bố trí theo chiều cao rổ để tạo dòng chảy mạnh, tăng va đập và ma sát giữa bi và nguyên liệu.

2. Trục gá rổ bi

Trục gá rổ bi là chi tiết then chốt truyền mô men từ động cơ nghiền tới rổ. Trục được tiện, mài chính xác, cân bằng động kỹ lưỡng để đảm bảo quay êm ở tốc độ cao. Các đặc điểm kỹ thuật quan trọng gồm:

- Vật liệu trục thường là thép hợp kim chịu lực tốt, được xử lý nhiệt để tăng độ bền và khả năng chống mài mòn.
- Kết cấu nối nhanh giúp tháo lắp rổ bi thuận tiện cho việc vệ sinh, thay rổ có dung tích khác hoặc thay đổi loại bi nghiền.
- Hệ phớt trục (phớt cơ khí hoặc phớt từ) được bố trí tại vị trí tiếp giáp giữa trục và thân máy để tránh rò rỉ nguyên liệu, đặc biệt quan trọng với các sản phẩm dung môi.

3. Động cơ nghiền

Động cơ nghiền là nguồn sinh lực chính của máy nghiền rổ bi. Tùy vào dung tích rổ và độ nhớt sản phẩm, động cơ thường có công suất từ vài kW đến hàng chục kW. Một số đặc điểm đáng chú ý:

- Sử dụng động cơ hiệu suất cao, cách điện tốt, có thể kết hợp với biến tần để vận hành ở nhiều dải tốc độ khác nhau.
- Cấp độ bảo vệ IP phù hợp với môi trường làm việc có bụi, hơi dung môi hoặc độ ẩm cao.
- Mô men xoắn đủ lớn để đảm bảo khả năng khởi động ngay cả khi sản phẩm có độ nhớt cao hoặc tỷ trọng lớn.

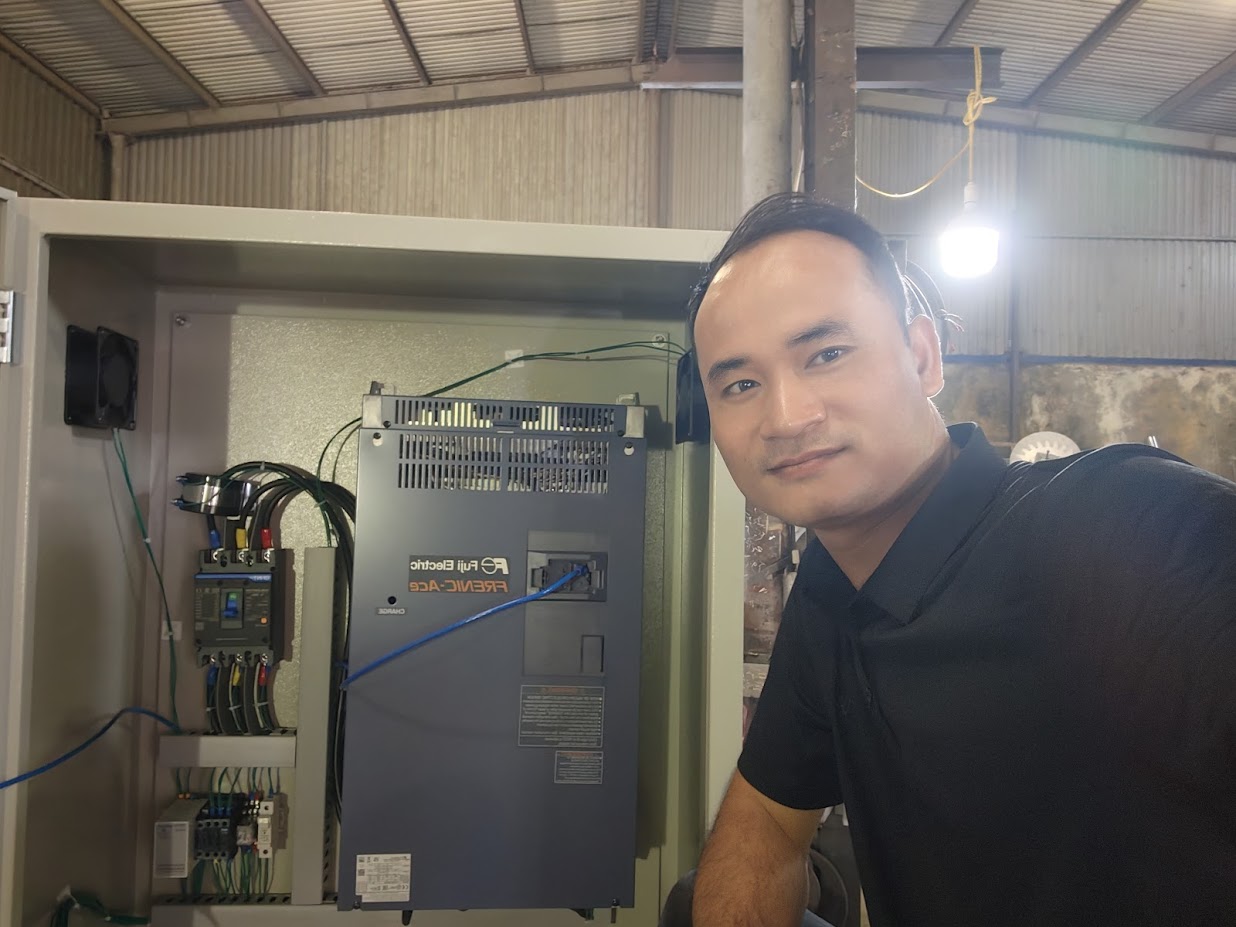

Hệ thống tủ điện và biến tần kiểm soát chính xác

Bên cạnh cơ khí, hệ thống điều khiển điện là yếu tố quan trọng quyết định độ ổn định và an toàn cho máy nghiền làm mát rổ bi. Tủ điện được thiết kế chuyên dụng cho từng model máy, tích hợp đầy đủ chức năng bảo vệ và giám sát.

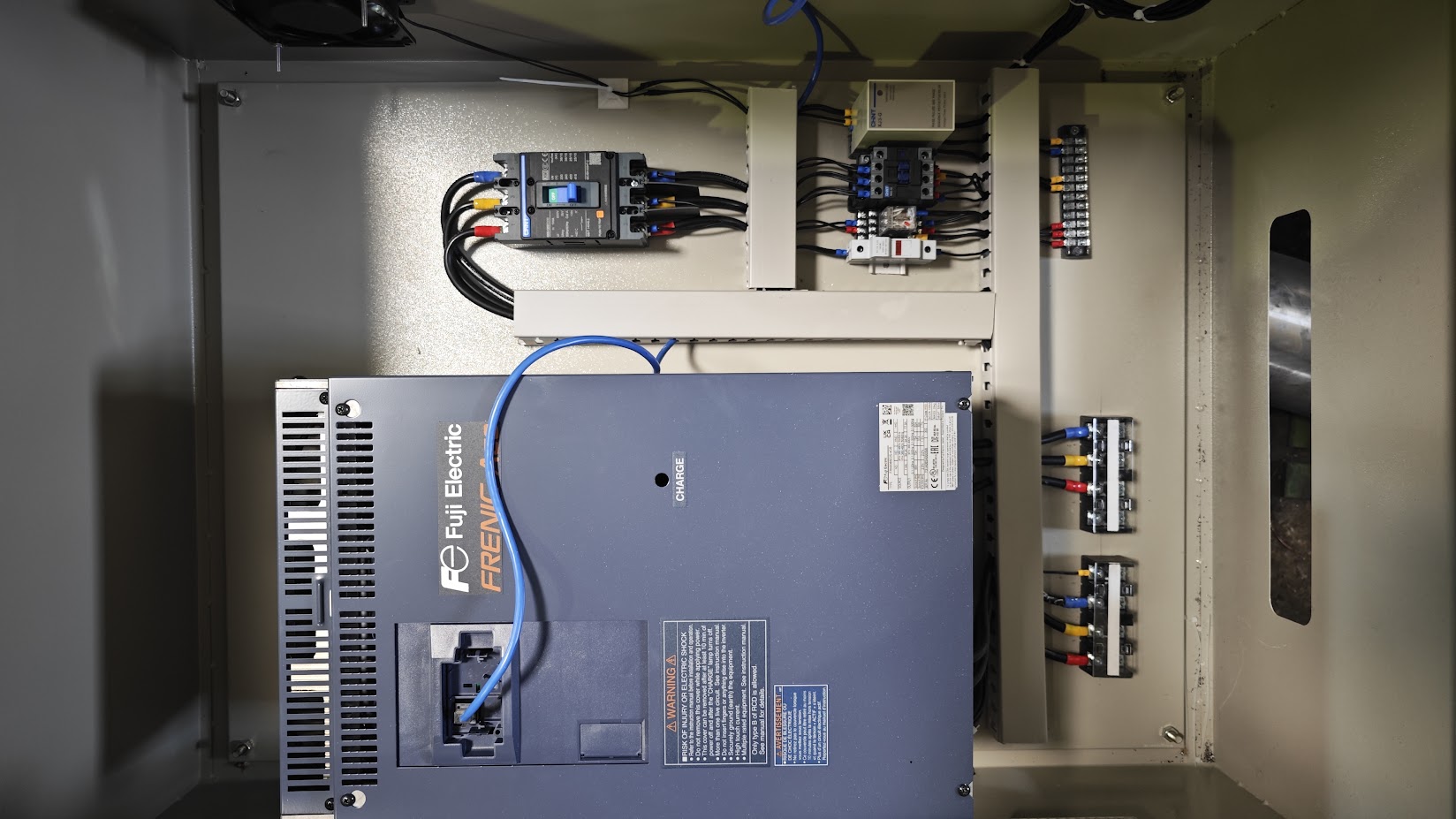

Tủ điện điều khiển

Tủ điện thường được lắp các thiết bị như:

- Aptomat tổng, contactor, relay nhiệt bảo vệ quá dòng, quá tải cho động cơ nghiền và bơm giải nhiệt.
- Rơ le trung gian, bộ chọn chế độ Manual/Auto, nút nhấn khởi động – dừng, nút dừng khẩn.
- Đồng hồ hiển thị dòng, tần số, hoặc tích hợp HMI tùy theo cấu hình.

Biến tần điều khiển tốc độ nghiền

Biến tần là thành phần không thể thiếu trong máy nghiền bi hiện đại. Việc kết hợp biến tần với động cơ nghiền mang lại nhiều lợi ích:

- Điều chỉnh vô cấp tốc độ quay của trục gá rổ bi, từ tốc độ thấp khi bắt đầu khuấy đến tốc độ cao trong giai đoạn nghiền mịn.
- Giảm dòng khởi động, tránh sụt áp lưới điện, đồng thời bảo vệ động cơ trong quá trình tăng tốc.
- Cho phép cài đặt nhiều chế độ vận hành phù hợp với từng loại nguyên liệu, ví dụ: chế độ cho sản phẩm có độ nhớt cao, chế độ cho sản phẩm nhiệt nhạy, chế độ đảo chiều khi cần vệ sinh.
- Hỗ trợ giám sát và cảnh báo lỗi, giúp người vận hành dễ dàng nắm bắt tình trạng máy.

Tủ điện và biến tần được thiết kế sao cho người sử dụng có thể điều khiển trực quan, thân thiện, đồng thời đáp ứng các tiêu chuẩn an toàn điện trong công nghiệp.

Quy trình hoạt động của máy nghiền rổ bi làm mát

Để máy nghiền bi làm mát rổ đạt hiệu quả cao và ổn định, quy trình vận hành cần được chuẩn hóa. Một quy trình mẫu thường gồm các bước:

1. Chuẩn bị nguyên liệu và kiểm tra máy

- Kiểm tra mức nước trong hệ thống làm mát, đảm bảo lưu lượng tuần hoàn đủ và không có rò rỉ tại rổ làm mát.
- Kiểm tra mức bi trong rổ, tỷ lệ bi so với thể tích rổ được nhà sản xuất khuyến nghị để tối ưu hiệu suất.
- Kiểm tra tủ điện, đảm bảo nguồn cấp ổn định, các nút dừng khẩn, công tắc an toàn ở trạng thái sẵn sàng.

2. Nạp nguyên liệu và khởi động

- Nạp nguyên liệu vào bồn theo tỷ lệ pha loãng thích hợp.
- Hạ rổ bi xuống bồn sản phẩm.
- Khởi động biến tần, cho động cơ nghiền chạy ở tốc độ thấp để khuấy sơ bộ, giúp phân tán đều bi và nguyên liệu.
- Khởi động bơm nước giải nhiệt để áo rổ làm mát hoạt động trước khi tăng tốc.

3. Giai đoạn nghiền tăng tốc

- Từ từ tăng tốc độ trên biến tần đến dải tốc độ nghiền tối ưu theo hướng dẫn kỹ thuật.
- Theo dõi dòng điện động cơ, áp lực hệ thống làm mát và nhiệt độ sản phẩm. Trong suốt giai đoạn này, rổ bi làm mát duy trì nhiệt độ trong khoảng an toàn đã đặt.
- Mẫu sản phẩm được lấy định kỳ để kiểm tra độ mịn, độ phân tán hoặc các chỉ tiêu màu sắc, độ bóng.

4. Hoàn tất mẻ nghiền và vệ sinh

- Khi sản phẩm đạt độ mịn yêu cầu, giảm dần tốc độ trục gá rổ bi rồi tắt động cơ nghiền.
- Ngưng cấp nguyên liệu, nâng rổ bi khỏi bồn và để sản phẩm thoát hết qua lưới phân ly.
- Thực hiện vệ sinh rổ, trục và bề mặt tiếp xúc, có thể vận hành với dung môi rửa ở tốc độ thấp để làm sạch hoàn toàn.
- Tắt bơm giải nhiệt sau khi nhiệt độ hệ thống đã trở về trạng thái bình thường.

Toàn bộ quy trình được tối ưu hóa để sử dụng hợp lý năng lượng, giảm thời gian chết và đảm bảo chất lượng sản phẩm ổn định qua từng mẻ.

Lợi ích khi sử dụng máy nghiền bi làm mát rổ so với máy truyền thống

Việc lựa chọn máy nghiền làm mát rổ bi mang lại nhiều lợi ích lâu dài về mặt kỹ thuật và kinh tế, vượt trội so với các máy nghiền truyền thống không có cơ chế giải nhiệt hiệu quả.

Kiểm soát nhiệt độ tốt, giữ ổn định chất lượng

Nhờ hệ thống áo làm mát rổ bi, nhiệt lượng sinh ra trong quá trình ma sát được lấy đi nhanh chóng. Điều này giúp:

- Hạn chế biến đổi độ nhớt, tránh hiện tượng gel hóa sản phẩm.
- Giữ ổn định đặc tính màu, độ bóng, độ trong của hệ sơn hoặc mực in.
- Bảo vệ các chất phụ gia hoặc nhựa nền nhạy nhiệt, đặc biệt với sản phẩm có hàm lượng rắn cao.

Nâng cao năng suất và giảm thời gian nghiền

Máy nghiền rổ bi làm mát cho phép vận hành ở tốc độ cao hơn, thời gian nghiền ngắn hơn nhưng vẫn không vượt ngưỡng nhiệt cho phép. Từ đó:

- Tăng số mẻ sản xuất trong ngày.
- Giảm chi phí nhân công, chi phí năng lượng trên đơn vị sản phẩm.
- Đáp ứng tốt các đơn hàng có thời gian giao gấp.

Độ mịn và độ phân tán đồng đều

Nhờ cấu tạo rổ bi tối ưu và khả năng kiểm soát tốc độ bằng biến tần, bi nghiền được phân bố đều trong rổ, tạo quá trình va đập và cắt xé hiệu quả. Điều này mang lại:

- Độ mịn sản phẩm cao, phân bố kích thước hạt hẹp.
- Cải thiện khả năng bao phủ, độ bám dính, độ bền màu cho sản phẩm sơn và mực.
- Giảm nguy cơ tách pha hoặc lắng cặn trong quá trình bảo quản.

An toàn và thân thiện với người vận hành

Tủ điện điều khiển và biến tần được thiết kế với đầy đủ bảo vệ, giao diện rõ ràng, giúp:

- Dễ dàng kiểm soát và điều chỉnh quá trình nghiền theo thời gian thực.
- Giảm nguy cơ sự cố do quá tải, kẹt bi hoặc tắc nghẽn lưới phân ly.
- Thuận tiện trong việc bảo trì, vệ sinh, thay thế phụ tùng.

Linh hoạt cho nhiều ứng dụng

Với khả năng thay đổi rổ nghiền, loại bi và chế độ vận hành, máy nghiền bi làm mát rổ phù hợp với nhiều dải sản phẩm khác nhau. Người dùng có thể:

- Nhanh chóng chuyển đổi giữa các màu sơn, mực in hoặc công thức hóa chất.
- Tối ưu quy trình cho từng loại nguyên liệu có tính chất khác nhau.
- Mở rộng sản phẩm mới mà không cần đầu tư lại toàn bộ dây chuyền nghiền.

Liên hệ đặt mua ngay hôm nay

Nếu bạn đang tìm kiếm một giải pháp máy nghiền bi hiện đại, kiểm soát nhiệt tốt và mang lại độ mịn cao, máy nghiền bi làm mát rổ là lựa chọn phù hợp cho cả nhà máy mới lẫn các dây chuyền cần nâng cấp. Với thiết kế rổ bi tối ưu, trục gá và động cơ nghiền bền bỉ, kết hợp tủ điện và biến tần điều khiển chính xác, thiết bị này giúp bạn vừa nâng chất lượng sản phẩm, vừa tăng hiệu quả sản xuất.

Đội ngũ kỹ thuật giàu kinh nghiệm sẽ hỗ trợ tư vấn lựa chọn dung tích rổ, cấu hình động cơ, hệ thống làm mát và giải pháp điều khiển phù hợp nhất với điều kiện mặt bằng, nguồn điện và đặc thù sản phẩm của bạn. Máy có thể được tùy chỉnh theo yêu cầu từ quy mô phòng thí nghiệm cho đến dây chuyền công suất lớn.

Để nhận báo giá chi tiết, bản vẽ kỹ thuật và tư vấn phương án lắp đặt, hãy liên hệ trực tiếp với chúng tôi qua số điện thoại hoặc email trên website. Việc đầu tư đúng đắn vào máy nghiền làm mát rổ bi sẽ giúp doanh nghiệp bạn tạo ra sản phẩm ổn định, cạnh tranh hơn về chất lượng và chi phí, đồng thời đảm bảo quy trình sản xuất an toàn và bền vững trong dài hạn.

Hãy chủ động nâng cấp công nghệ nghiền ngay hôm nay để không bỏ lỡ những lợi thế về chất lượng, năng suất và chi phí mà máy nghiền bi làm mát rổ mang lại cho dây chuyền sản xuất của bạn.
