Tìm hiểu về tủ điện điều khiển máy khuấy
Trong vài năm gần đây, xu hướng nâng cấp tủ điện điều khiển máy khuấy tại các nhà máy thực phẩm, hóa chất, xử lý nước và vật liệu đã diễn ra khá mạnh. Thay vì chỉ thay động cơ hoặc cơ khí cánh khuấy, nhiều chủ đầu tư đang xem xét lại toàn bộ cấu trúc tủ điện, tập trung nhiều hơn vào biến tần điều tốc, attomat tổng, khởi động từ, cầu chia dây và cụm điều khiển trực tiếp như chiết áp, nút bấm, màn hình hiển thị tốc độ khuấy. Bài viết này tổng hợp các góc nhìn kỹ thuật mới nhất để hỗ trợ đơn vị tư vấn, nhà thầu cơ điện và kỹ sư thiết kế khi nghiên cứu, tìm hiểu về tủ điện điều khiển máy khuấy trong bối cảnh tiêu chuẩn an toàn và yêu cầu vận hành ngày càng chặt chẽ.
Vì sao cấu tạo tủ điện điều khiển máy khuấy được xem xét lại trong các dự án mới
Các sự cố thường gặp khi điều khiển máy khuấy bằng tủ điện cũ
Trong các dây chuyền cũ, tủ điện máy khuấy thường chỉ gồm khởi động từ, rơ le bảo vệ nhiệt và vài nút bấm cơ bản. Thiếu biến tần điều tốc 0 – 1450 vòng/phút khiến động cơ chỉ chạy ở một tốc độ, gây rung lắc cơ khí, tạo bọt hoặc phân tán không đều trong bể trộn. Không ít nhà máy ghi nhận tình trạng dừng máy do quá tải khi thay đổi loại sản phẩm hoặc độ nhớt chất lỏng mà không điều chỉnh được tốc độ khuấy.
Sự cố phổ biến khác đến từ cấu trúc tủ điện thiếu phân tách rõ ràng giữa mạch động lực và mạch điều khiển. Dây điều khiển nút bấm chạy động cơ, nút dừng động cơ, nút bấm stop thường đi chung với dây nguồn động lực, dễ bị nhiễu. Hậu quả là nút điều khiển phản ứng chậm, báo lỗi giả trên biến tần hoặc khởi động từ đóng cắt không ổn định.
Xu hướng cập nhật linh kiện để đáp ứng tiêu chuẩn an toàn mới
Khi nâng cấp tủ điện điều khiển máy khuấy, nhiều dự án hiện nay chuyển sang dùng attomat tổng có khả năng cắt ngắn mạch cao hơn, tích hợp phụ kiện báo trạng thái để kết nối với hệ giám sát trung tâm. Biến tần điều tốc cũng được ưu tiên lựa chọn các dòng có chức năng bảo vệ động cơ khuấy đa lớp, hạn chế dòng khởi động và bảo vệ mất pha hoặc mất cân bằng tải.
Cùng với đó, cấu tạo của tủ điện máy khuấy được chuẩn hóa lại: bố trí cầu chia dây gọn, phân tuyến dây nguồn và dây điều khiển rõ ràng, dùng chiết áp chuẩn công nghiệp để điều chỉnh tốc độ và cụm nút bấm nâng hạ, chạy, dừng, stop có ký hiệu mạch lạc. Màn hình hiển thị tốc độ khuấy được đưa ra mặt tủ nhằm đáp ứng yêu cầu giám sát và truy vết thông số khi cần phân tích sự cố.
Nhìn tổng quan vào cấu trúc tủ điện máy khuấy hiện đại
Dòng điện động lực và mạch điều khiển được phân tách ra sao

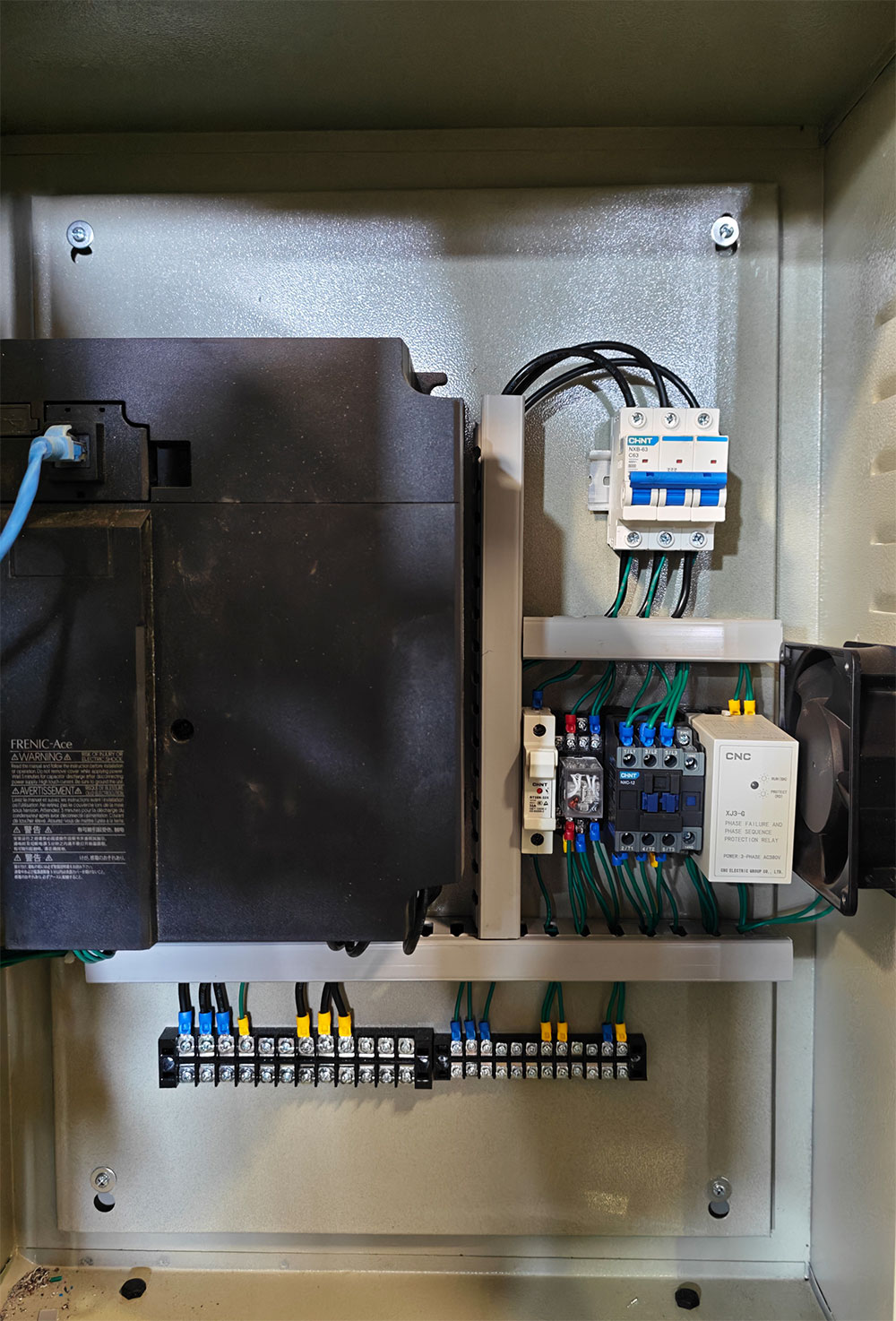

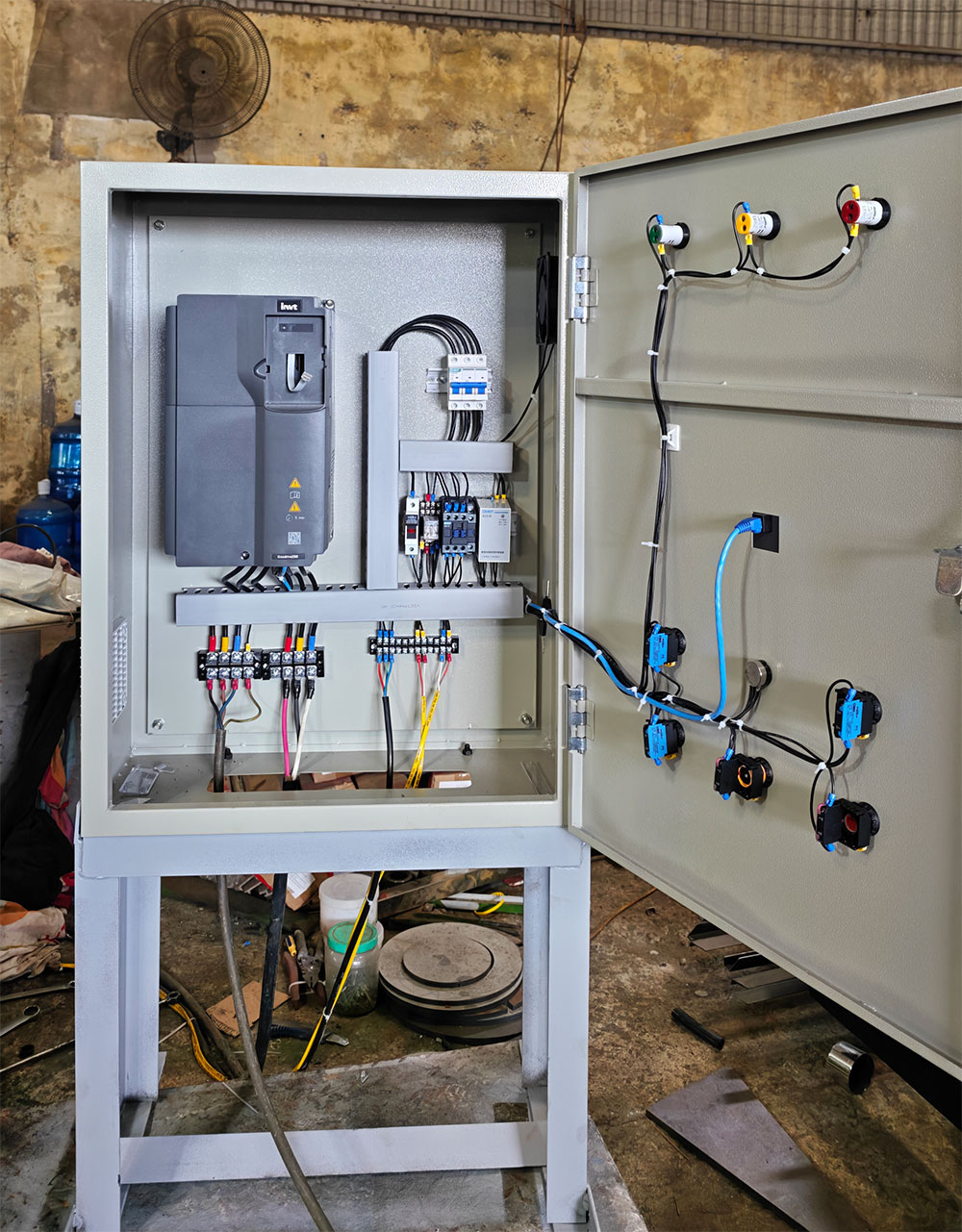

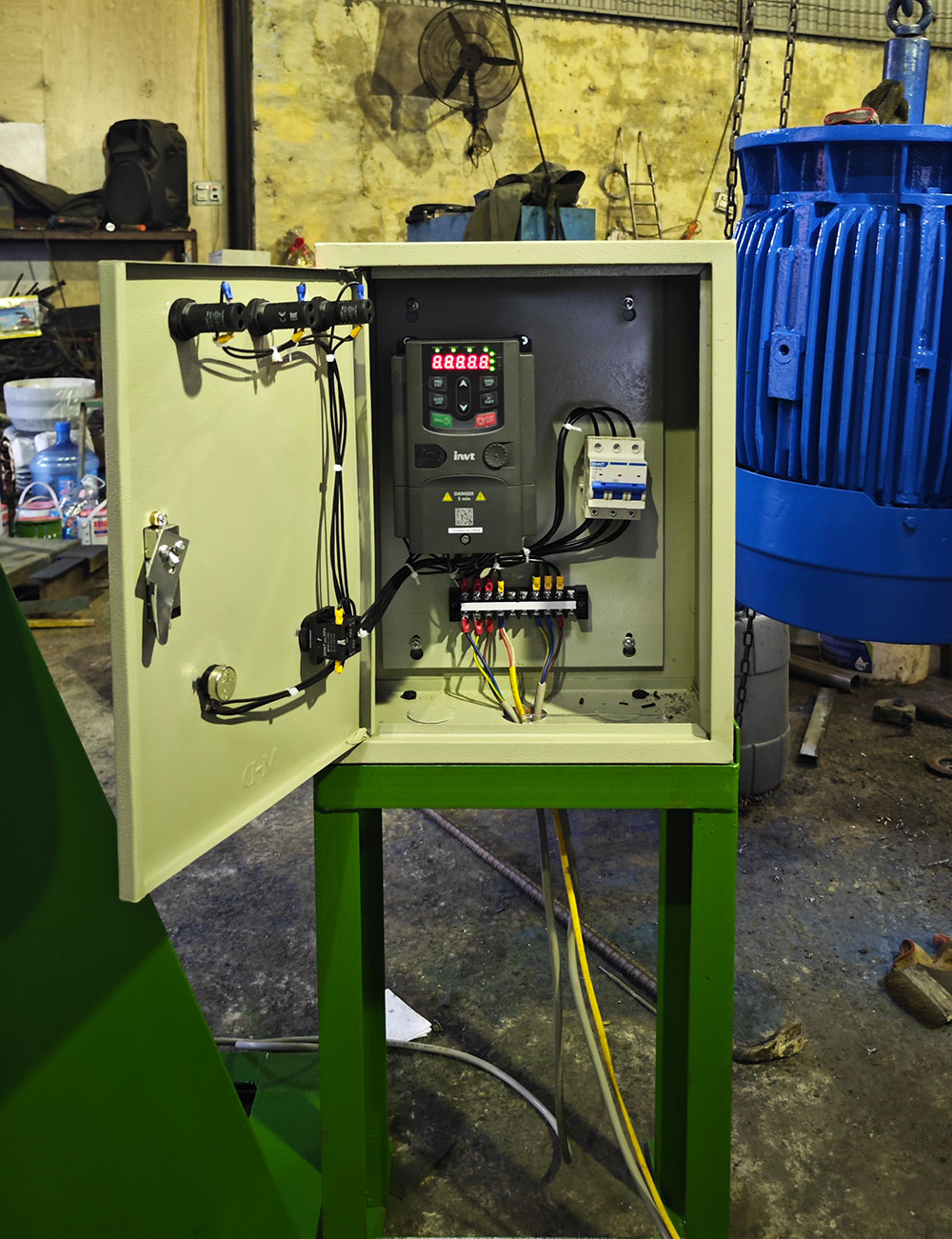

Một tủ điện điều khiển máy khuấy hiện đại thường chia rõ thành hai khu vực chính: khu vực động lực và khu vực điều khiển. Phần động lực thường gồm attomat tổng, thiết bị bảo vệ quá dòng, khởi động từ, biến tần điều khiển tốc độ và các cầu đấu công suất. Phần điều khiển bao gồm nguồn 24 VDC hoặc 220 VAC cho mạch điều khiển, rơ le trung gian, chiết áp điều chỉnh tốc độ, nút bấm cơ và các module hiển thị.
Việc phân tách này không chỉ giúp kiểm soát nhiễu điện từ lên mạch tín hiệu mà còn tạo thuận lợi cho bảo trì. Kỹ sư có thể cô lập nhanh phần động lực để làm việc an toàn, trong khi vẫn giữ nguyên cấu trúc dây điều khiển phục vụ kiểm tra logic vận hành.
Mối liên kết giữa nguồn, bảo vệ, điều tốc và giao diện vận hành
Trong cấu tạo của tủ điện máy khuấy, nguồn cấp chính thường đi qua attomat tổng, sau đó phân nhánh đến biến tần và các tải phụ. Attomat tổng đóng vai trò lớp bảo vệ đầu tiên trước ngắn mạch và quá tải nghiêm trọng. Từ attomat, nguồn được cấp vào biến tần, nơi điều chỉnh tần số và điện áp cấp cho động cơ khuấy, từ đó tạo ra dải tốc độ 0 – 1450 vòng/phút hoặc theo yêu cầu thiết kế.
Giao diện vận hành gồm màn hình hiển thị tốc độ khuấy, chiết áp điều chỉnh tốc độ và cụm nút bấm nâng hạ, chạy dừng động cơ được kết nối về mạch điều khiển của biến tần và rơ le trung gian. Toàn bộ logic này cho phép người vận hành điều chỉnh và giám sát trực tiếp, đồng thời vẫn có thể tích hợp tín hiệu về trung tâm điều khiển khi cần.
Biến tần điều tốc 0 – 1450 vòng/phút: trung tâm điều khiển động cơ khuấy
Sơ lược về cách biến tần thay đổi tần số để điều chỉnh tốc độ

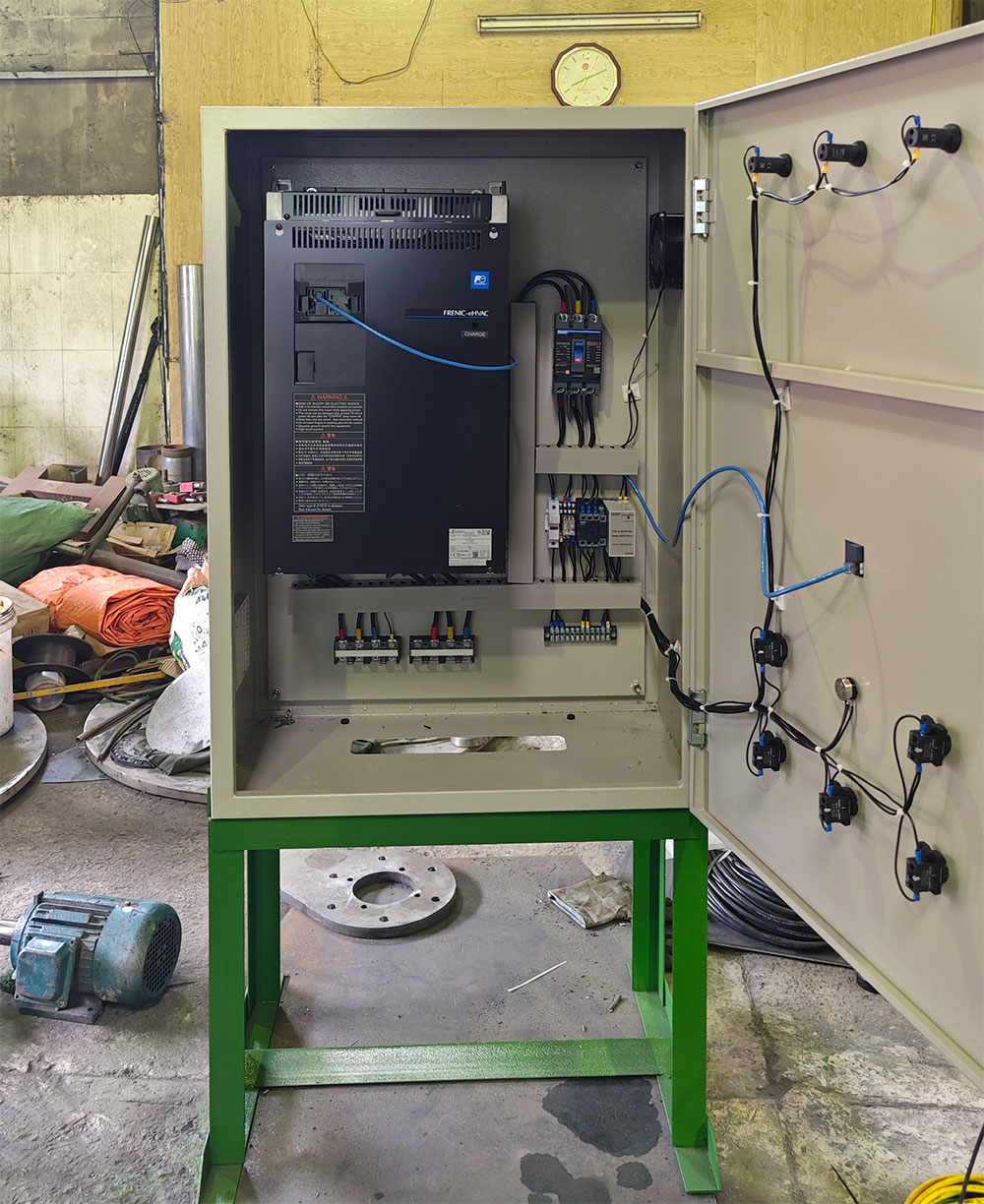

Biến tần trong tủ điện điều khiển máy khuấy thường được cấu hình để đáp ứng một dải tốc độ rộng, ví dụ 0 – 1450 vòng/phút, tương ứng với dải tần số ra khoảng 0 – 50 Hz hoặc cao hơn nếu cần. Bằng cách biến đổi nguồn AC đầu vào thành DC rồi nghịch lưu trở lại AC với tần số điều khiển, biến tần cho phép thay đổi tốc độ động cơ khuấy một cách liên tục và êm, giảm đáng kể dòng khởi động so với khởi động trực tiếp.
Việc kết hợp giữa biến tần và chiết áp điều chỉnh tốc độ giúp người vận hành dễ dàng tinh chỉnh quá trình trộn. Thay vì phải dừng máy và thay đổi cơ khí, kỹ sư chỉ cần xoay chiết áp để tăng hoặc giảm tốc, quan sát ngay trên màn hình hiển thị tốc độ khuấy để tối ưu trạng thái dòng chảy trong bể.
Các chế độ bảo vệ động cơ khuấy tích hợp sẵn trong biến tần
Biến tần hiện đại tích hợp nhiều lớp bảo vệ quan trọng cho động cơ khuấy như giới hạn quá dòng, bảo vệ quá áp, thấp áp, mất pha, quá nhiệt và bảo vệ kẹt trục. Đối với môi trường khuấy có độ nhớt cao, chức năng giới hạn mô men và chức năng khởi động mềm giúp động cơ không bị sốc cơ học, kéo dài tuổi thọ ổ bi và cánh khuấy.
Ngoài ra, trong nhiều dự án, biến tần còn được cấu hình thêm cảnh báo sớm khi dòng làm việc tăng bất thường. Thông tin này gửi về hệ thống giám sát hoặc hiển thị ngay trên màn hình mặt tủ, giúp đội vận hành phát hiện sớm hiện tượng bám cặn, tắc nghẽn hoặc thay đổi tính chất nguyên liệu trong bể.
Attomat tổng, khởi động từ và vai trò trong an toàn cung cấp điện
Cách chọn attomat tổng cho cụm tủ điện điều khiển máy khuấy
Attomat tổng là điểm cắt chính khi xảy ra sự cố nghiêm trọng trong tủ điện máy khuấy. Khi thiết kế, cần tính toán dòng định mức dựa trên tổng công suất động cơ khuấy, phụ tải phụ trợ và hệ số dự phòng, đồng thời kiểm tra khả năng cắt ngắn mạch phù hợp với hệ thống phân phối tại nhà máy.
Ngoài chức năng bảo vệ, nhiều dự án mới ưu tiên sử dụng attomat tổng có tiếp điểm phụ báo trạng thái đóng cắt. Tín hiệu này đưa về PLC hoặc hệ SCADA để giám sát từ xa. Với những cụm tủ đặt xa, việc biết nhanh trạng thái attomat giúp rút ngắn thời gian xử lý khi xảy ra sự cố mất điện cục bộ.
Khởi động từ trong kịch bản dừng khẩn và thao tác bảo trì

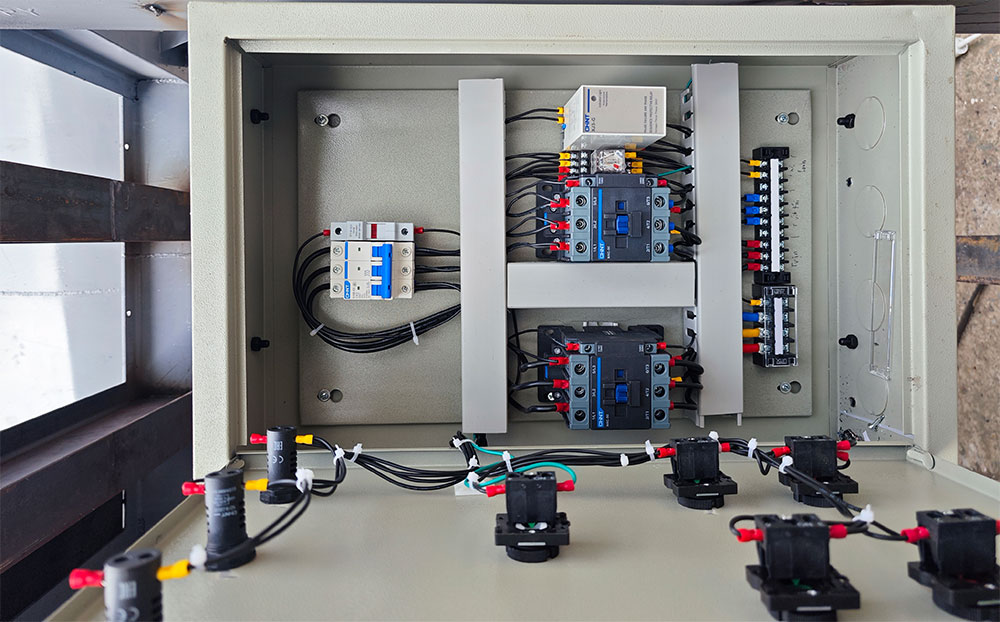

Ngay cả khi đã sử dụng biến tần, khởi động từ vẫn được duy trì như một phần trong cấu trúc bảo vệ. Khởi động từ có thể được điều khiển bởi mạch dừng khẩn, nút bấm stop hoặc tiếp điểm bảo vệ khác để cách ly hoàn toàn nguồn khỏi động cơ khi có sự cố nguy hiểm.
Trong quá trình bảo trì, kỹ sư có thể dùng khởi động từ để cô lập nhanh động cơ khuấy, trong khi vẫn giữ biến tần ở trạng thái an toàn. Việc phối hợp giữa khởi động từ, attomat tổng và mạch điều khiển dừng khẩn giúp tủ điện điều khiển máy khuấy đáp ứng tốt hơn các yêu cầu về an toàn lao động và bảo trì.
Cầu chia dây và tổ chức bên trong tủ điện cho máy khuấy
Phân tuyến dây nguồn – dây điều khiển để hạn chế nhiễu

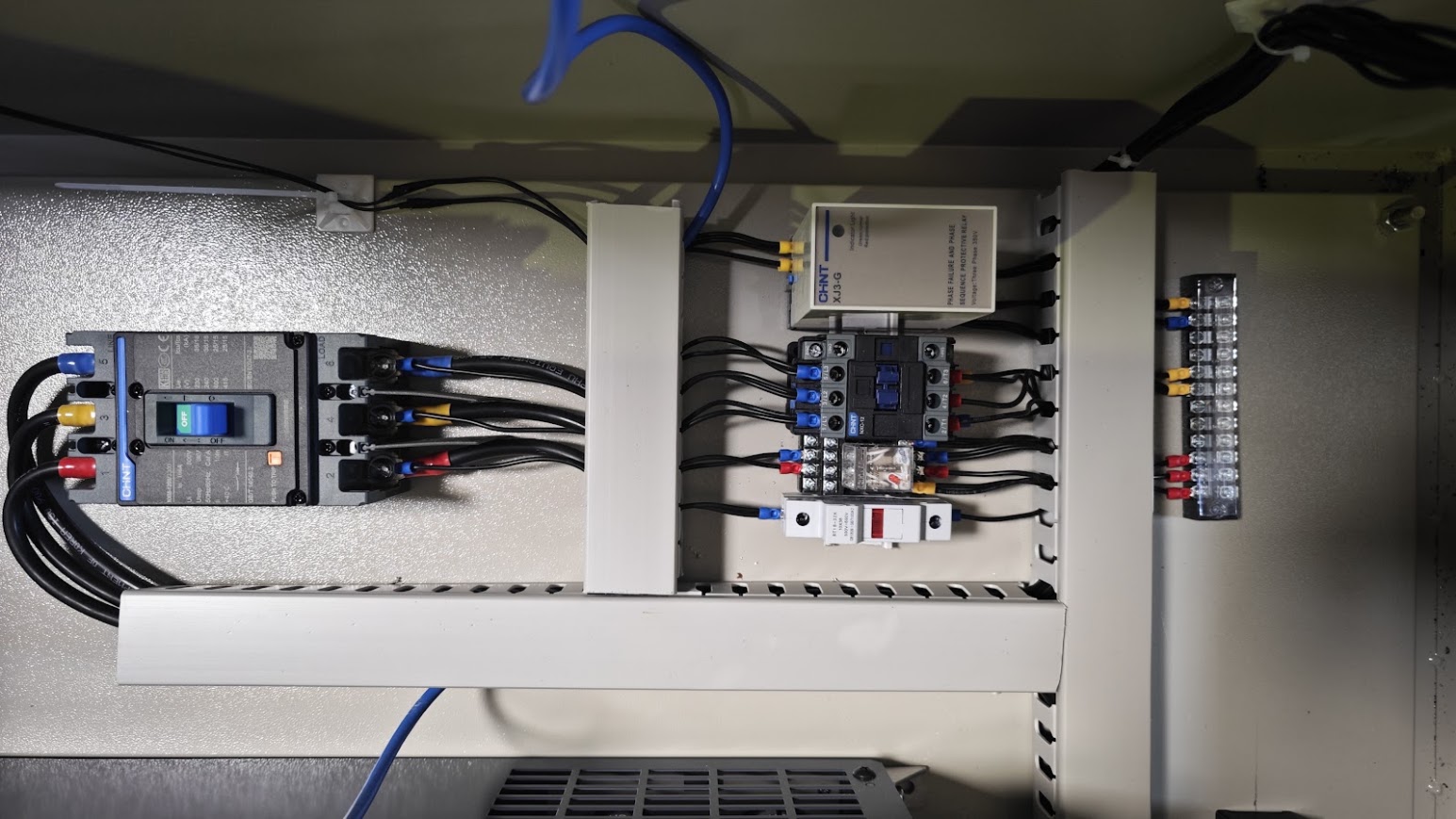

Cầu chia dây (cầu đấu) được coi là xương sống tổ chức dây dẫn trong tủ điện. Với các hệ thống máy khuấy sử dụng biến tần, tín hiệu điều khiển từ chiết áp, nút bấm nâng hạ và các ngõ vào điều khiển khác cần được tách riêng khỏi đường dây động lực để hạn chế nhiễu. Do đó, cầu đấu cho mạch điều khiển thường bố trí ở một hàng độc lập, có nhãn đánh số rõ ràng.
Việc bố trí cầu chia dây hợp lý còn cho phép mở rộng sau này, khi cần thêm tín hiệu giám sát hoặc điều khiển. Nhà thầu cơ điện thường tính trước khoảng trống trên thanh đấu dây, tạo khả năng lắp thêm module hoặc kéo thêm dây mà không phải thay đổi toàn bộ cấu trúc tủ.
Nhận diện nhanh các đầu dây trong thao tác kiểm tra sự cố
Khi sự cố xảy ra tại cụm tủ điện điều khiển máy khuấy, thời gian truy tìm nguồn gốc lỗi phụ thuộc nhiều vào khả năng nhận diện đầu dây. Sử dụng ống đánh số hoặc tem in bền, kết hợp sơ đồ nguyên lý và sơ đồ đấu dây cập nhật, cho phép kỹ sư lần nhanh từ nút bấm stop, nút chạy động cơ, mạch chiết áp tới biến tần và khởi động từ.
Đối với hệ thống có nhiều bể khuấy, việc chuẩn hóa cách đánh số dây và bố trí cầu chia dây giống nhau giữa các tủ điện giúp đội bảo trì giảm đáng kể thời gian làm quen khi luân chuyển giữa các khu vực sản xuất.
Cụm điều khiển trực tiếp: chiết áp, nút bấm và logic vận hành
Chiết áp điều chỉnh tốc độ và tương tác với biến tần
Chiết áp điều chỉnh tốc độ thường được nối với ngõ vào analog của biến tần, ví dụ ngõ 0–10 V hoặc 4–20 mA. Khi người vận hành xoay chiết áp, điện áp điều khiển thay đổi, tương ứng với thay đổi tần số đầu ra và tốc độ quay của động cơ khuấy. Đây là cách điều chỉnh quen thuộc, trực quan và ít phụ thuộc vào trình độ sử dụng giao diện số.
Trong quá trình thiết kế, cần cấu hình dải đáp ứng của biến tần tương thích với chiết áp, ví dụ 0 V ứng với tốc độ bằng 0 và 10 V ứng với 1450 vòng/phút. Đồng thời, tích hợp giới hạn tốc độ tối đa và tối thiểu để tránh vận hành động cơ khuấy tại vùng không phù hợp với yêu cầu công nghệ hoặc khả năng chịu tải cơ khí.
Chức năng nút bấm nâng hạ, chạy động cơ, dừng động cơ, stop
Cụm nút bấm trên mặt tủ điện điều khiển máy khuấy thường bao gồm: nút chạy động cơ, nút dừng động cơ, nút bấm stop dạng dừng khẩn và các nút bấm nâng hạ nếu hệ thống có cơ cấu nâng hạ cánh khuấy hoặc toàn bộ cụm khuấy. Từng nút được đấu vào mạch điều khiển thông qua rơ le trung gian hoặc trực tiếp vào ngõ vào số của biến tần.
Logic phổ biến là nút chạy động cơ sẽ gửi tín hiệu RUN đến biến tần, nút dừng động cơ yêu cầu dừng mềm để tránh sốc cơ học, trong khi nút stop khẩn kích hoạt cả mạch khởi động từ để cắt nguồn tức thời khi có nguy hiểm. Với nút bấm nâng hạ, thường có liên động hành trình để tránh nâng quá cao hoặc hạ quá sâu gây va chạm cơ khí.
Thiết kế mặt tủ thân thiện với người vận hành ca kíp

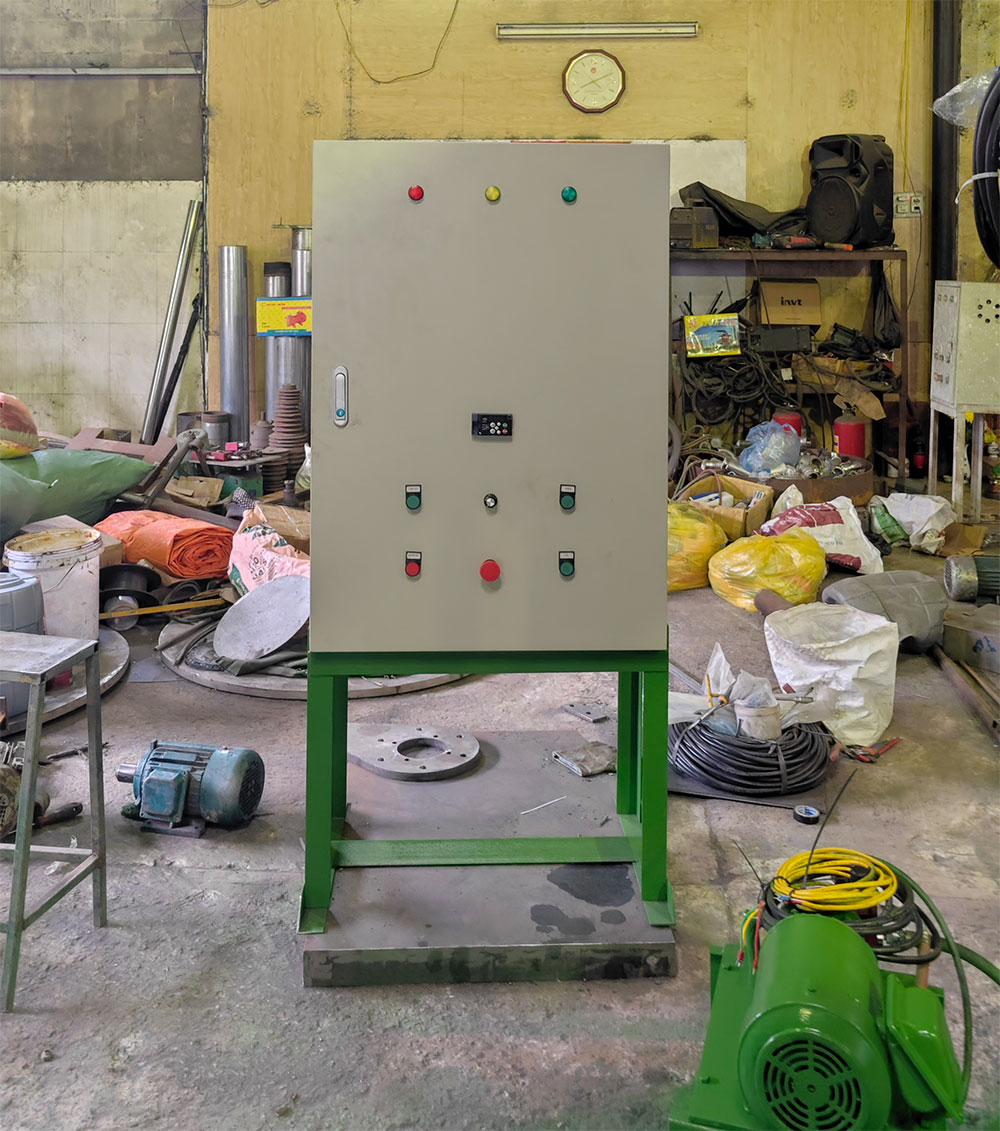

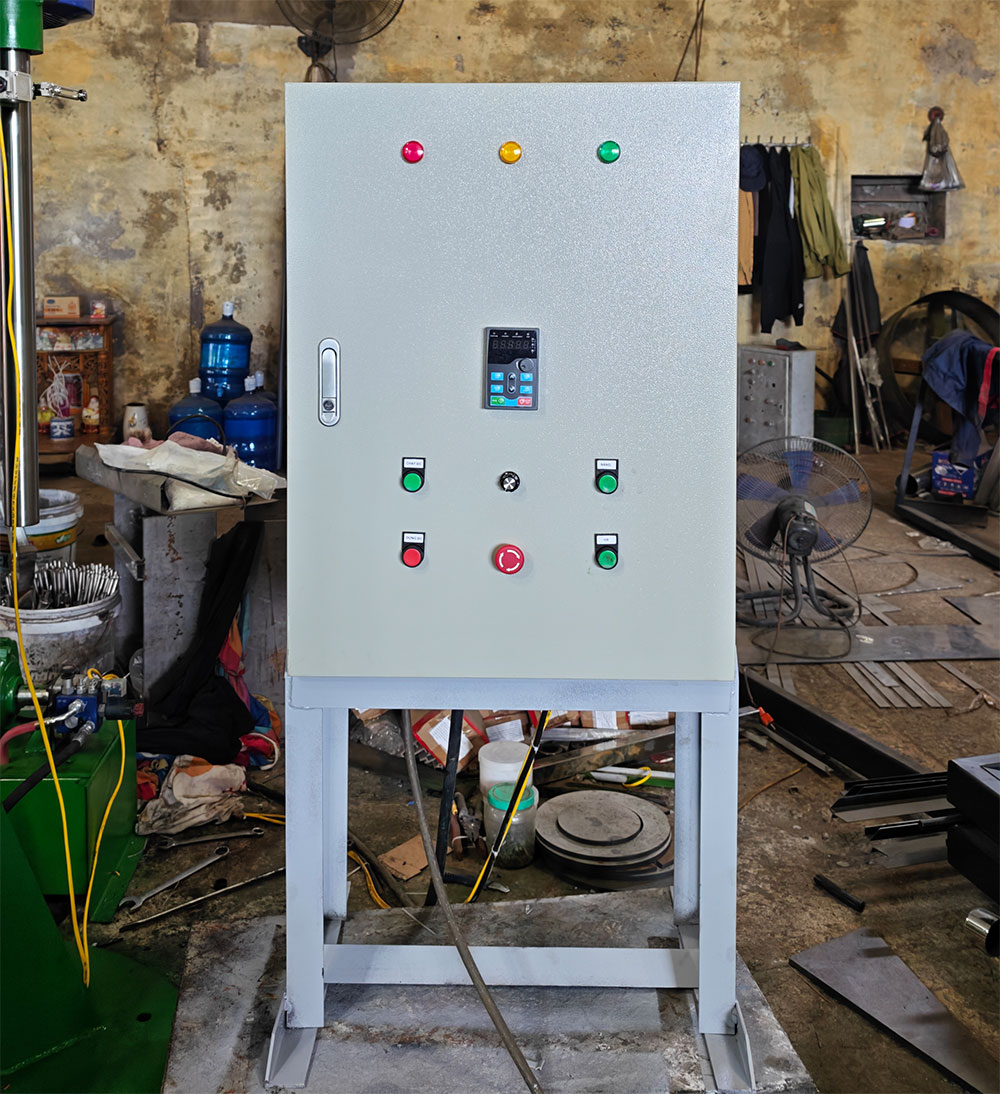

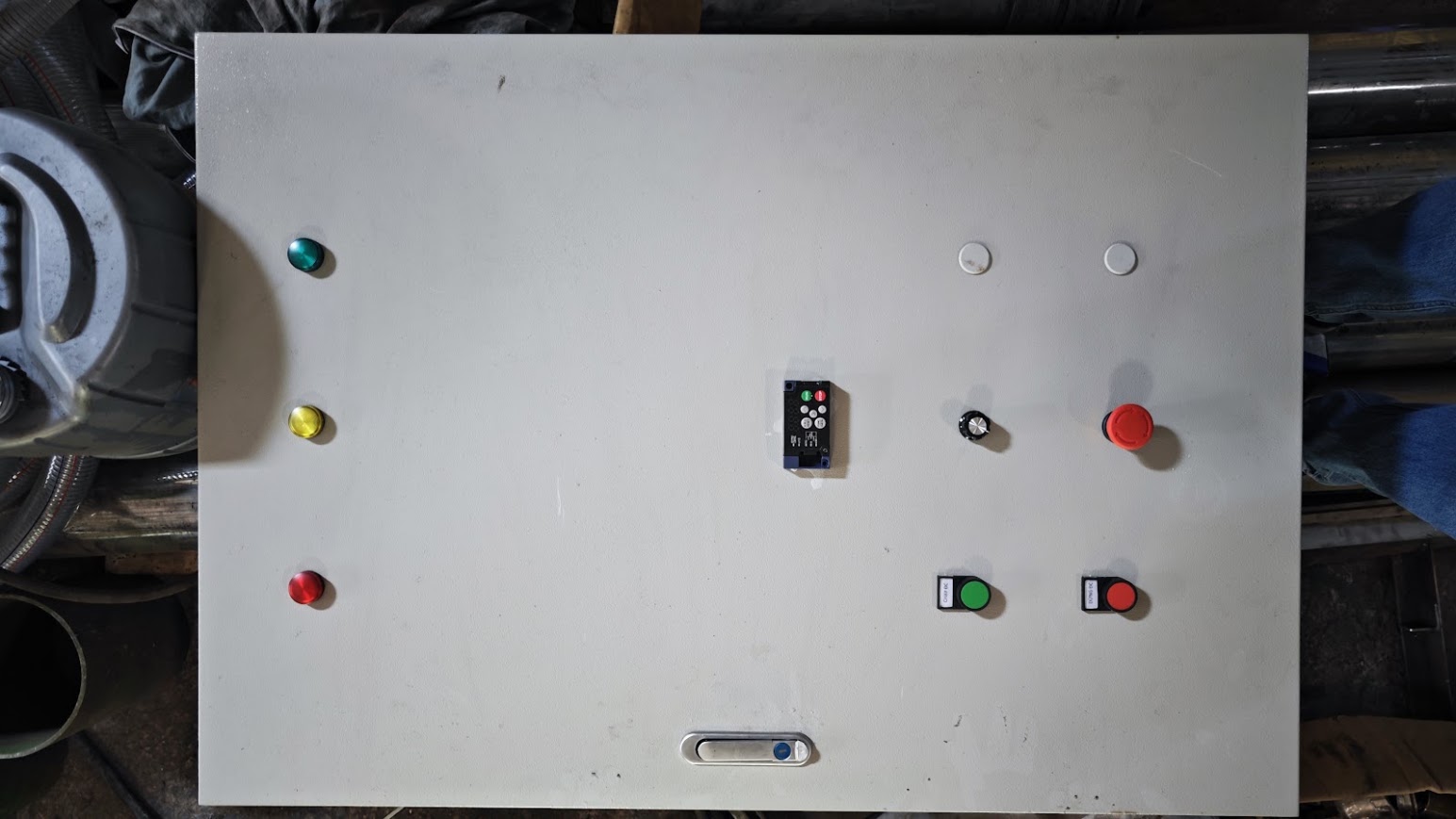

Mặt tủ được xem là nơi giao tiếp chính giữa người và hệ thống điều khiển máy khuấy. Bố trí các nút bấm, chiết áp và màn hình hiển thị tốc độ khuấy cần tuân theo nguyên tắc dễ nhìn, dễ với tới và nhất quán giữa các tủ. Màu sắc nút bấm (xanh cho chạy, đỏ cho dừng, vàng hoặc đen cho chức năng phụ) giúp giảm nhầm lẫn trong ca kíp đông người.
Đối với những nhà máy có nhiều ca vận hành, việc dán sơ đồ chức năng đơn giản ngay trên cửa tủ, giải thích rõ ý nghĩa từng nút và liên động an toàn sẽ nâng cao độ tin cậy trong thao tác. Điều này đặc biệt quan trọng khi tủ điện được tích hợp thêm nhiều tính năng như chế độ tự động, chế độ bằng tay, hoặc kết nối với hệ thống điều khiển trung tâm.
Màn hình hiển thị tốc độ khuấy và dữ liệu phục vụ giám sát
Hiển thị tốc độ thực tế và xác nhận nhanh chế độ vận hành
Màn hình hiển thị tốc độ khuấy, có thể là màn hình rời hoặc tích hợp trong biến tần, cho phép người vận hành biết chính xác tốc độ thực tế của động cơ. Khi kết hợp với chiết áp, màn hình này giúp xác nhận ngay xem giá trị đang cài đặt có phù hợp với công thức sản xuất hay không, đặc biệt trong các ngành đòi hỏi kiểm soát chặt như sơn, keo, dược phẩm.
Ngoài thông số tốc độ, nhiều hệ thống còn hiển thị mã lỗi, dòng làm việc, tần số và trạng thái RUN/STOP. Thông tin này là cơ sở quan trọng cho đội kỹ thuật trong quá trình phân tích nguyên nhân khi máy khuấy dừng đột ngột hoặc chất lượng trộn không đạt.
Khả năng mở rộng sang giao tiếp với hệ SCADA hoặc HMI trung tâm
Tủ điện điều khiển máy khuấy ngày càng được tích hợp sâu vào hệ thống điều khiển tổng thể của nhà máy. Thông qua các cổng truyền thông như Modbus RTU, Modbus TCP hoặc Profibus, dữ liệu từ biến tần và tủ điện có thể gửi về SCADA hoặc HMI trung tâm, cho phép giám sát tốc độ, trạng thái và lịch sử sự cố theo thời gian thực.
Sự kết nối này giúp các đơn vị vận hành tối ưu hóa lịch bảo trì, điều phối tốc độ khuấy giữa nhiều bể theo công thức sản xuất và ghi lại dữ liệu phục vụ truy xuất nguồn gốc. Khi thiết kế mới hoặc cải tạo, việc dự trù cổng truyền thông và không gian lắp thêm module là một phần không thể thiếu trong cấu hình tủ điện máy khuấy hiện đại.
Những điểm cần lưu ý khi thiết kế mới hoặc cải tạo tủ điện máy khuấy
Dự phòng linh kiện điều khiển và không gian cho nâng cấp
Khi tìm hiểu về tủ điện điều khiển máy khuấy cho dự án mới, nhiều kỹ sư hiện nay có xu hướng thiết kế với mức độ dự phòng nhất định. Điều này thể hiện ở việc chọn tủ có kích thước lớn hơn nhu cầu hiện tại, bố trí thêm vài hàng cầu chia dây trống, chừa sẵn không gian lắp thêm biến tần hoặc khởi động từ khi mở rộng thêm máy khuấy.
Việc chuẩn hóa chủng loại linh kiện như attomat tổng, khởi động từ, rơ le và chiết áp cũng giúp đơn giản hóa tồn kho phụ tùng. Khi cần thay thế nhanh, đội bảo trì không phải đối mặt với quá nhiều mã linh kiện khác nhau.
Kiểm tra phối hợp bảo vệ giữa attomat, khởi động từ và biến tần
Một điểm kỹ thuật quan trọng trong cấu tạo của tủ điện máy khuấy là sự phối hợp giữa các tầng bảo vệ. Attomat tổng cần được chọn sao cho không cắt nhầm khi biến tần xử lý các dòng khởi động hoặc quá tải tạm thời. Ngược lại, biến tần và khởi động từ phải được cài đặt thông số bảo vệ phù hợp với công suất và đặc tính động cơ, đảm bảo dừng máy có kiểm soát trước khi sự cố lan rộng.
Trong giai đoạn chạy thử, kỹ sư nên ghi nhận dòng làm việc thực tế ở nhiều chế độ tốc độ và độ nhớt khác nhau, từ đó tinh chỉnh lại ngưỡng bảo vệ trên biến tần và rơ le nhiệt nếu có. Cách làm này giúp tủ điện điều khiển máy khuấy hoạt động ổn định, hạn chế dừng máy giả do bảo vệ đặt quá nhạy nhưng vẫn đảm bảo an toàn điện và an toàn thiết bị.
Việc đầu tư thời gian để nghiên cứu, tìm hiểu về tủ điện điều khiển máy khuấy với đầy đủ các linh kiện then chốt như biến tần điều tốc, attomat tổng, khởi động từ, cầu chia dây, chiết áp, cụm nút bấm và màn hình hiển thị tốc độ khuấy sẽ giúp các dự án cơ điện mới đạt được sự cân bằng giữa an toàn, độ tin cậy và tính linh hoạt vận hành trong dài hạn.
