Cấu Tạo Và Nguyên Lý Hoạt Động Máy Khuấy Sơn Công Nghiệp
Trong sản xuất sơn công nghiệp, việc khuấy trộn đóng vai trò quyết định đến chất lượng sản phẩm cuối cùng. Sơn không phải là dung dịch đồng nhất tự nhiên mà là hỗn hợp phức tạp gồm bột màu, chất phụ gia, chất kết dính và dung môi.
Nếu chỉ khuấy thủ công hoặc bằng máy khoan cầm tay thông thường, các thành phần này khó có thể phân tán đều. Máy khuấy sơn công nghiệp ra đời để giải quyết bài toán đó, giúp tạo ra hỗn hợp sơn mịn, đồng nhất và ổn định trong thời gian dài.
Vì sao máy khuấy sơn công nghiệp lại quan trọng trong sản xuất?
Bột màu và chất phụ gia trong sơn thường có tỷ trọng khác nhau, dễ lắng xuống đáy hoặc kết tụ thành cục nếu không được khuấy trộn đúng cách. Máy khuấy sơn công nghiệp tạo ra lực cắt và dòng chảy mạnh, giúp phá vỡ liên kết giữa các hạt bột màu để chúng phân tán đều trong dung môi.
Đây là thiết bị không thể thiếu trong dây chuyền sản xuất sơn nước, sơn dầu, sơn epoxy hay sơn chống cháy. Nhờ có máy khuấy, doanh nghiệp kiểm soát được độ mịn, độ phủ và màu sắc của sơn theo đúng tiêu chuẩn kỹ thuật của từng sản phẩm.

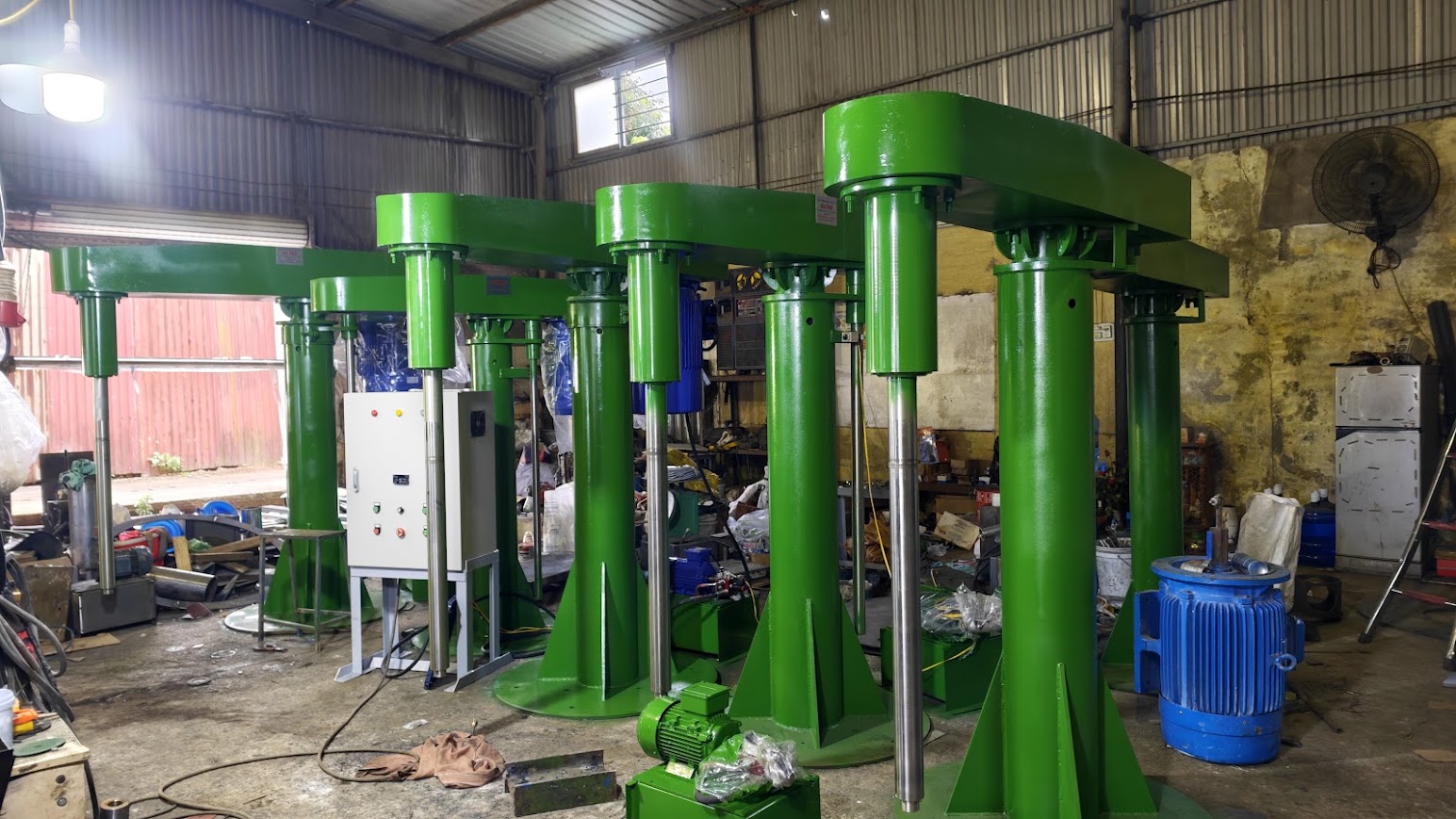

Cấu tạo của máy khuấy sơn công nghiệp gồm những bộ phận chính nào?
Máy khuấy sơn công nghiệp có cấu tạo gồm 5 cụm bộ phận chính: bộ phận truyền động, bộ phận khuấy trộn, bộ phận nâng hạ, bộ phận điều khiển và bộ phận khung đỡ. Tùy vào loại máy và ứng dụng cụ thể, cấu tạo chi tiết có thể thay đổi nhưng về cơ bản vẫn xoay quanh các cụm bộ phận này.
Vật liệu chế tạo các bộ phận tiếp xúc trực tiếp với sơn, đặc biệt là trục và cánh khuấy, thường là inox 304 hoặc inox 316. Hai loại vật liệu này có khả năng chống ăn mòn tốt, không gỉ sét và không làm biến đổi màu sơn trong quá trình khuấy trộn.

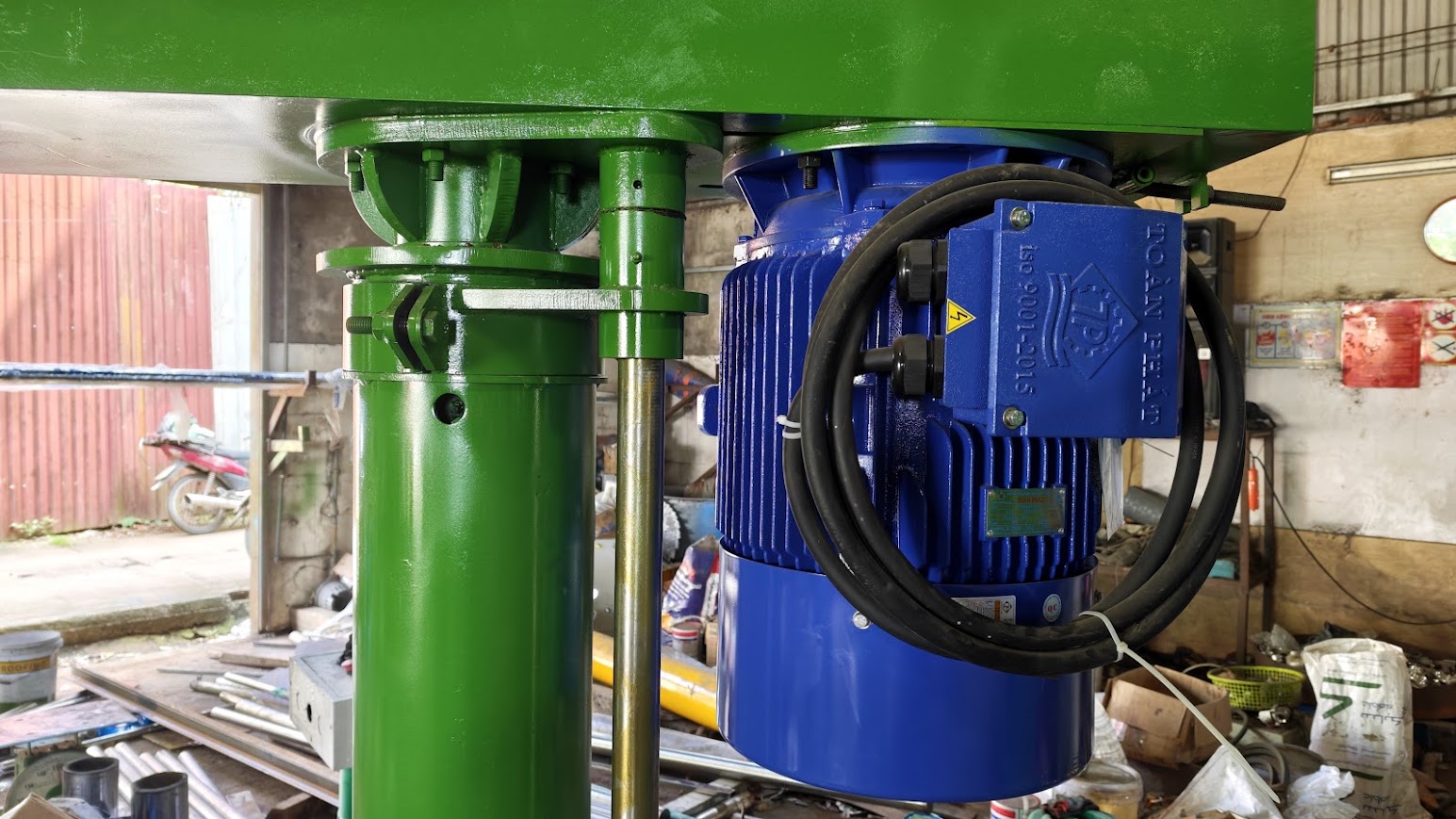

Bộ phận truyền động – Motor và hộp giảm tốc
Motor là nguồn cung cấp chuyển động quay cho toàn bộ hệ thống. Công suất motor của máy khuấy sơn công nghiệp dao động từ 0.75kW đến 22kW, tùy thuộc vào thể tích thùng khuấy và độ nhớt của sơn.
Đối với môi trường sản xuất sơn có chứa dung môi dễ cháy, motor chống nổ đạt tiêu chuẩn ATEX là bắt buộc. Việc sử dụng motor thường trong môi trường này tiềm ẩn nguy cơ cháy nổ rất cao do tia lửa điện phát sinh trong quá trình vận hành.
Hộp giảm tốc có nhiệm vụ giảm số vòng quay của motor xuống dải tốc độ phù hợp với quá trình khuấy sơn, đồng thời giúp tăng momen xoắn. Nhờ hộp số, trục khuấy có thể xoay với lực mạnh ngay cả khi motor quay với tốc độ cao.

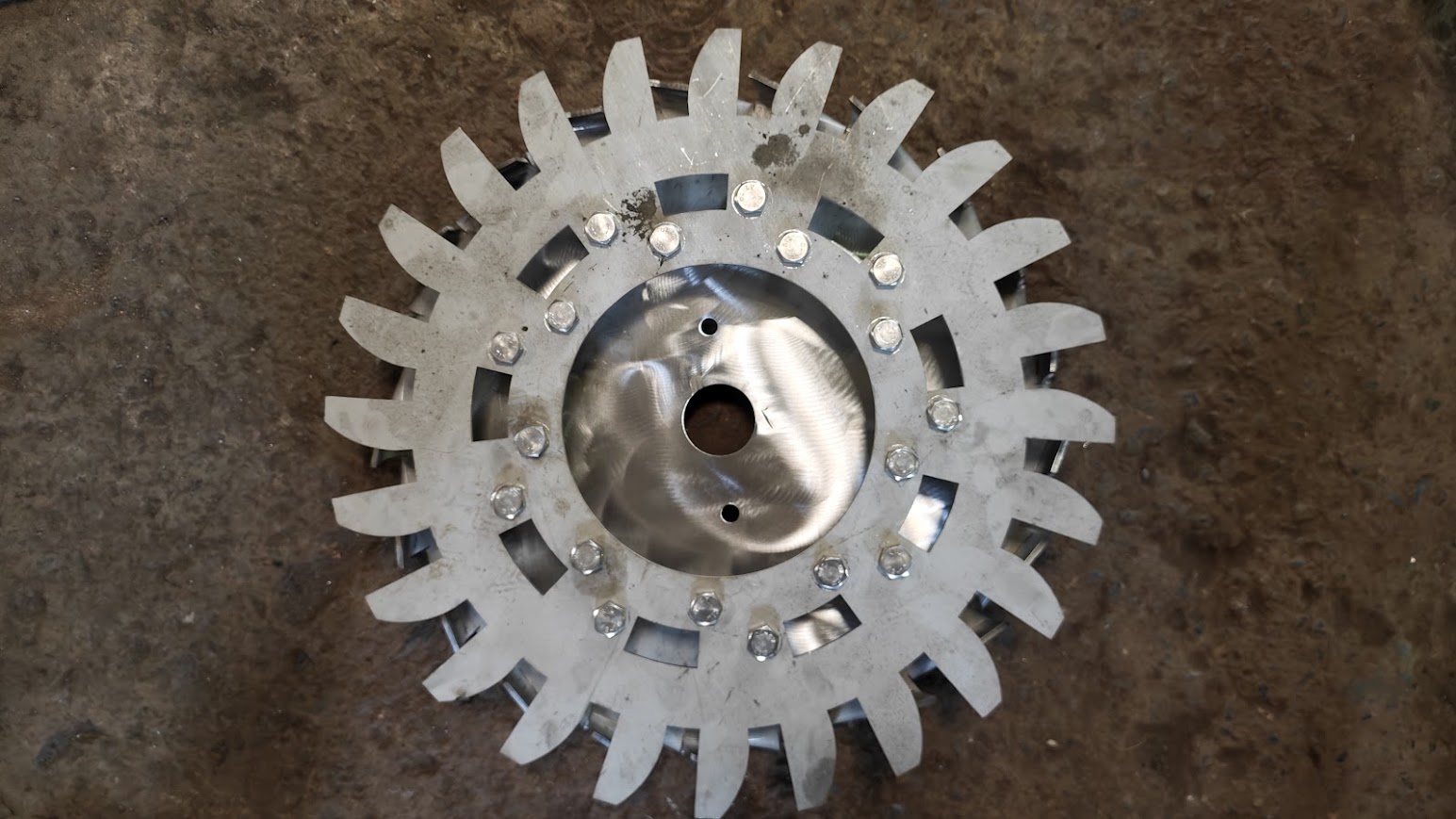

Bộ phận khuấy trộn – Trục và cánh khuấy
Trục khuấy là bộ phận truyền chuyển động từ hộp giảm tốc xuống cánh khuấy, thường làm bằng inox 304 hoặc inox 316. Chiều dài trục được thiết kế tương ứng với chiều sâu của thùng chứa nhằm đảm bảo cánh khuấy hoạt động ở vị trí tối ưu trong lòng thùng.
Cánh khuấy là bộ phận trực tiếp tác động lên sơn, được phân thành nhiều dạng khác nhau tùy theo mục đích sử dụng. Cánh turbine thích hợp cho sơn có độ nhớt thấp và trung bình, tạo dòng chảy đều và mạnh trong thùng.
Cánh chân vịt tạo dòng chảy dọc trục, phù hợp để khuấy các loại sơn lỏng, sơn nước nội thất và ngoại thất. Cánh đĩa răng cưa thường dùng cho sơn đặc, sơn epoxy hoặc sơn chống cháy, tạo lực cắt rất lớn để phân tán bột màu liên kết chặt.

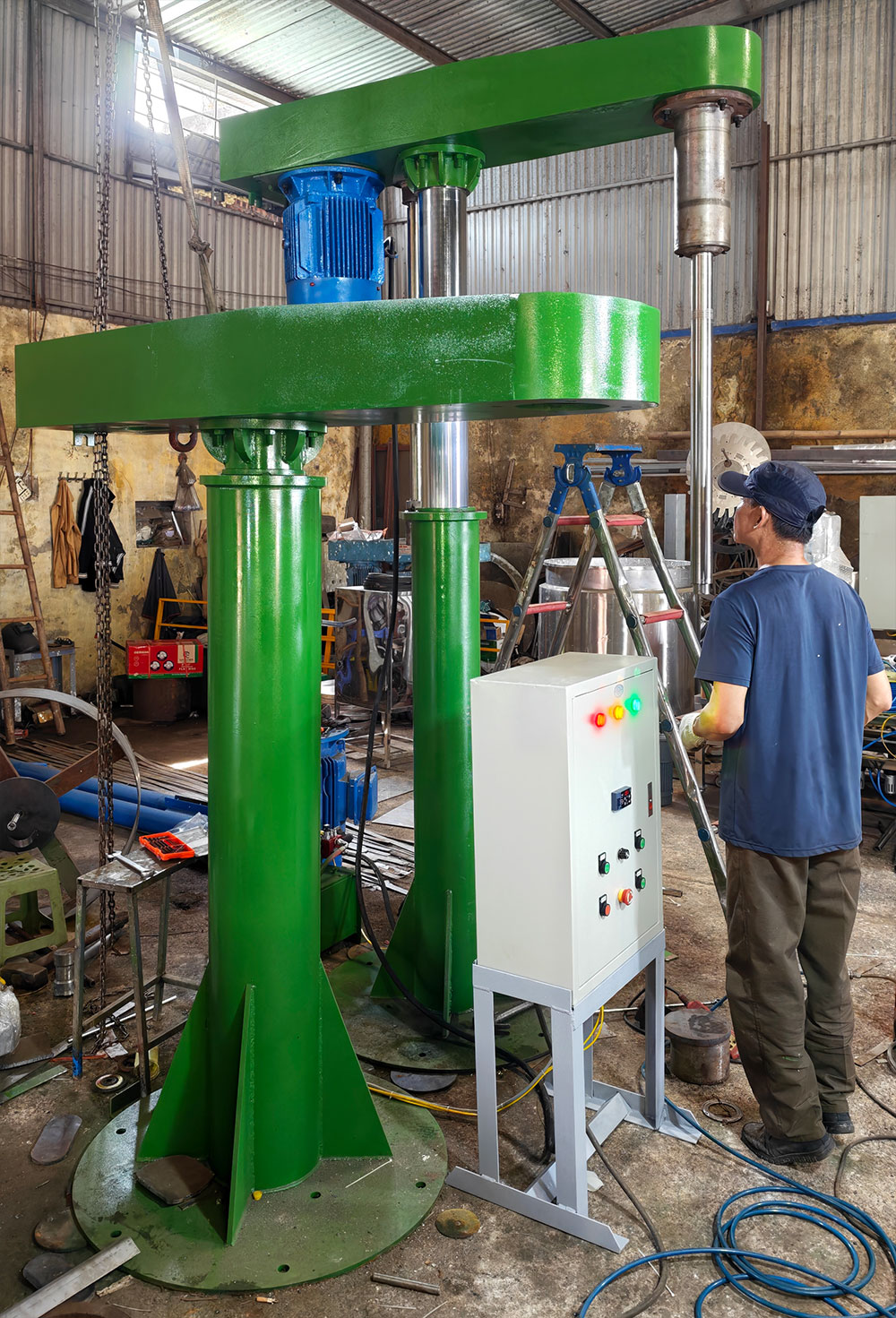

Bộ phận nâng hạ và khung đỡ
Khung đỡ của máy được làm bằng thép chịu lực, giữ cố định motor, hộp giảm tốc, trục và cánh khuấy trong quá trình hoạt động. Khung cần đủ vững chắc để chịu được rung động và lực xoắn phát sinh khi khuấy các loại sơn có độ nhớt cao.
Hệ nâng hạ trục có thể sử dụng cơ cấu thủy lực hoặc vít me, giúp người vận hành nâng trục khuấy ra khỏi thùng chứa một cách dễ dàng. Điều này rất cần thiết khi cần thay đổi mẻ sơn, vệ sinh thiết bị hoặc di chuyển thùng chứa sang vị trí khác.

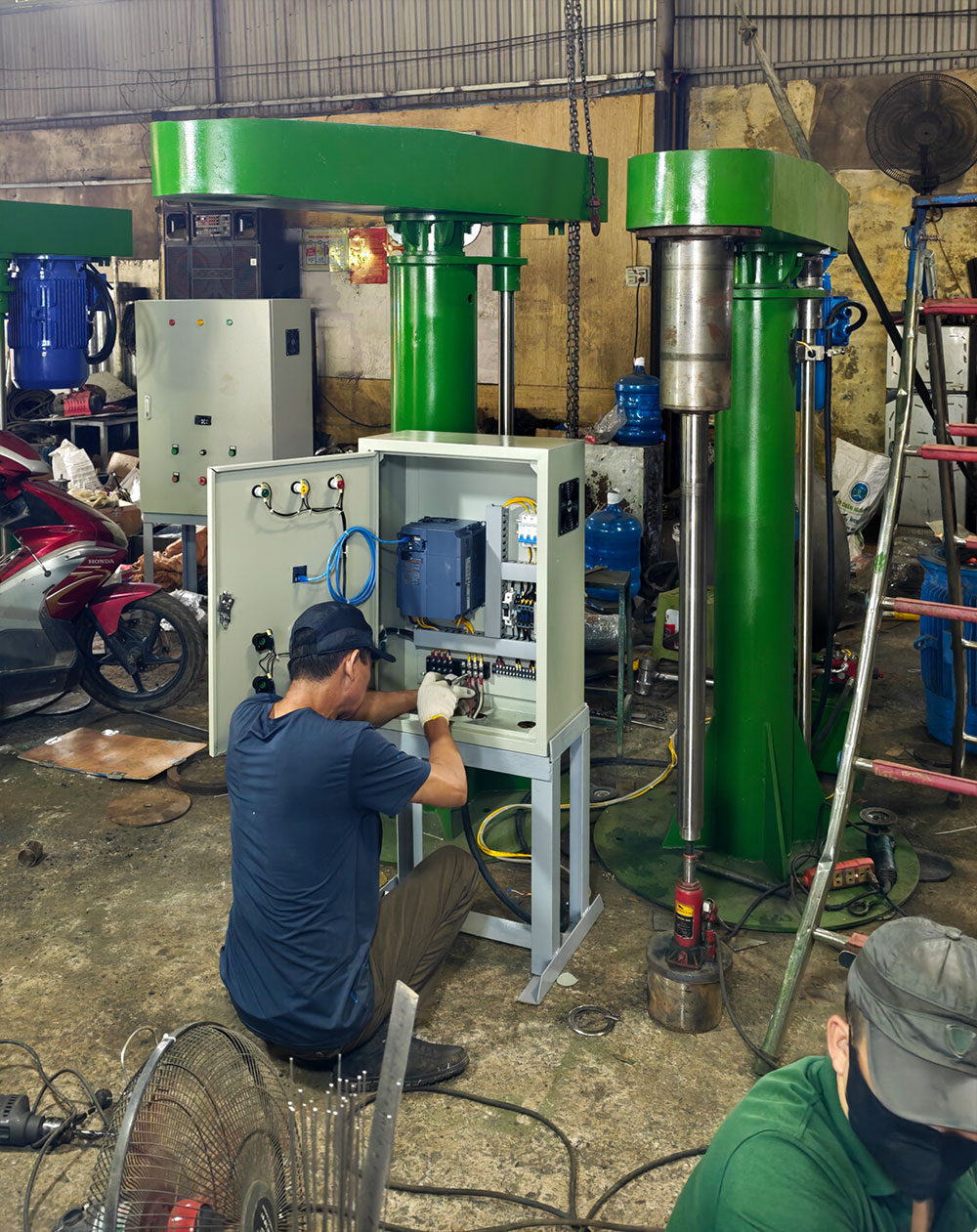

Bộ phận điều khiển – Tủ điện và biến tần
Bộ phận điều khiển bao gồm tủ điện và biến tần, giúp người vận hành theo dõi và điều chỉnh hoạt động của máy. Biến tần cho phép điều chỉnh tốc độ trục khuấy một cách linh hoạt, từ đó phù hợp với từng giai đoạn khuấy khác nhau.
Chẳng hạn, khi bắt đầu khuấy cần khởi động chậm để tránh sơn bị văng ra ngoài do lực ly tâm quá mạnh. Sau khi các thành phần đã hòa quyện, người vận hành có thể tăng dần tốc độ để đạt hiệu quả khuấy trộn tốt nhất.
Tuy nhiên, không phải máy khuấy sơn công nghiệp nào cũng được trang bị biến tần. Những máy khuấy cơ bản thường chạy ở một tốc độ cố định được thiết lập sẵn, phù hợp với một loại sơn cụ thể.

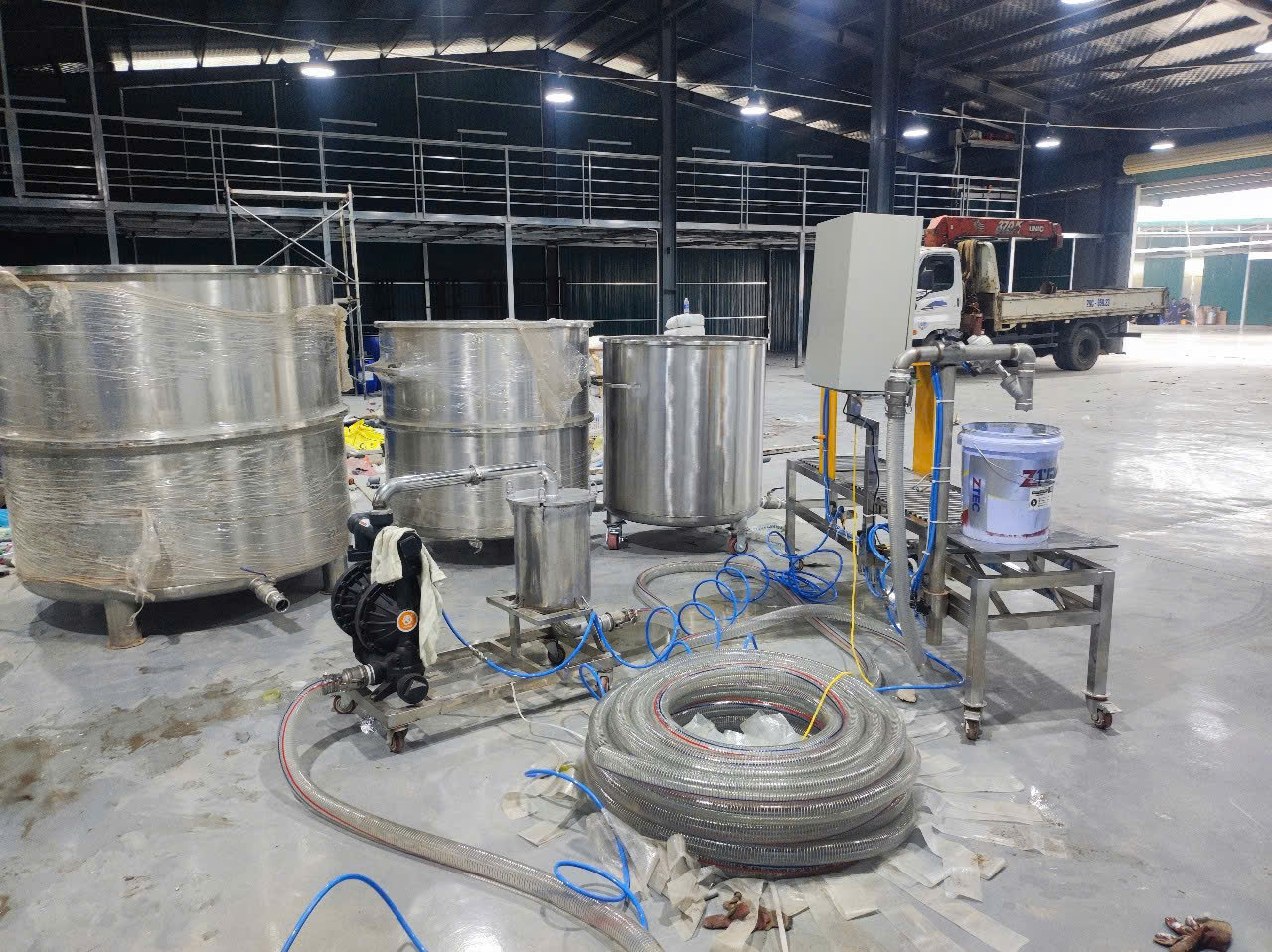

Bồn Khuấy 1000 Lít Inox SUS 304 – Giải Pháp Khuấy Trộn Công Nghiệp Bền Bỉ
Bồn khuấy có khối lượng 1000 lít được chế tạo hoàn toàn từ vật liệu inox SUS 304 cao cấp, là thiết bị không thể thiếu trong các dây chuyền sản xuất hiện đại. Với thiết kế thông minh và khả năng chống ăn mòn vượt trội, sản phẩm đáp ứng nghiêm ngặt các tiêu chuẩn vệ sinh an toàn thực phẩm và hóa chất. Bồn khuấy dung tích 1000 lít này đảm bảo hiệu suất hoạt động ổn định, giúp doanh nghiệp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm đầu ra.
Nguyên lý hoạt động của máy khuấy sơn như thế nào?
Nguyên lý hoạt động của máy khuấy sơn công nghiệp được diễn giải theo một chuỗi các bước cụ thể, bắt đầu từ khi người vận hành khởi động máy cho đến khi đạt được hỗn hợp sơn đồng nhất. Quá trình này có thể được tóm tắt qua các bước sau:
- Motor bắt đầu quay, hộp giảm tốc truyền chuyển động xuống trục khuấy và làm cánh khuấy xoay tròn trong lòng thùng sơn.
- Cánh khuấy tạo ra dòng chảy rối và lực cắt cao, giúp phá vỡ các hạt bột màu và phân tán chúng đều trong dung môi.
- Tốc độ trục quyết định hiệu quả khuấy trộn; tốc độ quá chậm khiến sơn bị lắng cặn, trong khi tốc độ quá nhanh tạo nhiều bọt khí làm giảm chất lượng màng sơn sau khi thi công.
- Trong quá trình khuấy, cần theo dõi hiện tượng xoáy phễu để nhận biết sớm sự bất thường trong hỗn hợp sơn.
Khi động cơ hoạt động, lực ly tâm đẩy sơn ra xa tâm về phía thành thùng, tạo thành dòng xoáy. Sơn ở gần thành thùng bị đẩy lên trên, trong khi sơn ở khu vực trung tâm lại chìm xuống dưới, tạo thành vòng tuần hoàn liên tục. Chính dòng tuần hoàn này giúp toàn bộ thể tích sơn trong thùng được khuấy trộn đều, không có vùng chết ở đáy hay góc thùng.
Lực cắt được tạo ra giữa mép cánh khuấy và sơn có tác dụng phá vỡ các khối bột màu kết tụ. Nếu thiếu lực cắt này, bột màu sẽ không thể phân tán mịn, dẫn đến sơn sau khi thi công bị lợn cợn hoặc màu không đều.
Máy khuấy trục đứng, trục ngang hay khuấy chìm – khác nhau gì trong cấu tạo?
Mỗi loại máy khuấy sơn công nghiệp có cấu tạo khác nhau để phù hợp với từng quy mô sản xuất và tính chất sản phẩm. Dưới đây là bảng so sánh chi tiết giữa ba loại máy phổ biến nhất:
| Loại | Đặc điểm cấu tạo | Thường dùng cho loại sơn |
|---|---|---|
| Máy trục đứng (máy phân tán – dissolver) | Trục thẳng đứng, cánh đĩa răng cưa, có hệ nâng hạ thủy lực. | Sơn có độ nhớt cao, bột màu khó phân tán, phù hợp với các thùng 50 – 2000L. |
| Máy trục ngang | Trục khuấy nằm ngang, đặt trong thùng kín. | Sơn lỏng, cần khuấy liên tục với khối lượng lớn. |
| Máy khuấy cầm tay/chìm | Gắn trực tiếp trên miệng thùng phuy, trục ngắn và công suất nhỏ. | Xưởng sản xuất quy mô nhỏ, thùng từ 20 – 50L, khuấy sơn không quá đặc. |
Yếu tố nào quyết định chất lượng khuấy khi sử dụng máy?
Khoảng cách giữa cánh khuấy và đáy thùng là yếu tố kỹ thuật ảnh hưởng trực tiếp đến hiệu quả. Nếu khoảng cách quá lớn, sơn ở khu vực đáy thùng sẽ không được khuấy tới, tạo thành vùng chết dễ gây lắng cặn.
Tốc độ vòng quay (RPM) và momen xoắn là hai thông số cần được kiểm soát cẩn thận trong quá trình vận hành. Tốc độ quá cao tạo ra nhiều bọt khí, khiến màng sơn sau khi thi công bị rỗ hoặc giảm độ bám dính.
Vật liệu trục và cánh khuấy đóng vai trò quan trọng trong việc chống ăn mòn hóa chất và đảm bảo không lẫn tạp chất gỉ sét vào sơn. Inox 304 và inox 316 là vật liệu được khuyến nghị sử dụng trong các môi trường sản xuất sơn công nghiệp.
Phớt cơ khí (mechanical seal) tại điểm trục xuyên qua nắp thùng giúp ngăn rò rỉ dung môi và hơi độc ra ngoài. Bộ phận này đặc biệt quan trọng khi khuấy sơn dung môi dễ bay hơi trong môi trường kín.
Người dùng cần lưu ý gì khi vận hành và bảo trì các bộ phận?
Trước khi khởi động máy, người vận hành cần kiểm tra trục khuấy và cánh khuấy xem có vật lạ hay dấu hiệu hư hỏng nào không. Đồng thời, cần xác nhận chiều quay của cánh khuấy đúng với thiết kế của nhà sản xuất để tránh hiện tượng sơn bị văng ra ngoài.
Sau khi khuấy xong, người dùng cần kiểm tra độ đồng nhất của nhũ tương sơn. Nếu thấy sơn còn lợn cợn hoặc bọt khí, nên để máy chạy thêm một thời gian ở tốc độ thấp để các hạt bọt khí thoát ra ngoài trước khi đóng thùng.
Vệ sinh bộ phận tiếp xúc với sơn ngay sau khi kết thúc là việc làm bắt buộc. Sơn khô bám trên trục, cánh khuấy hoặc thành thùng rất khó làm sạch, ảnh hưởng đến chất lượng của mẻ sơn tiếp theo.
Kiểm tra định kỳ dầu hộp số, biến tần và phớt cơ khí là những hạng mục bảo trì quan trọng để đảm bảo máy luôn hoạt động ổn định. Trong đó, phớt cơ khí thường là bộ phận hao mòn nhiều nhất vì phải chịu ma sát liên tục khi trục quay.
An toàn cháy nổ cũng là một lưu ý đặc biệt khi vận hành máy khuấy trong môi trường sản xuất sơn có dung môi hữu cơ. Các thiết bị điện như motor, biến tần và tủ điều khiển cần đạt chuẩn chống nổ để đảm bảo an toàn cho người lao động và tài sản của doanh nghiệp.
Như vậy, máy khuấy sơn công nghiệp gồm 5 bộ phận chính: motor, hộp giảm tốc, trục khuấy, cánh khuấy và hệ thống điều khiển. Nguyên lý hoạt động cơ bản là motor truyền chuyển động quay qua hộp giảm tốc, làm cánh khuấy xoay tròn để đảo trộn và phân tán sơn thành hỗn hợp đồng nhất.
Hiểu rõ cấu tạo và nguyên lý hoạt động giúp doanh nghiệp vận hành máy đúng cách, từ đó nâng cao chất lượng sản phẩm và kéo dài tuổi thọ thiết bị. Nếu doanh nghiệp đang có kế hoạch mở rộng quy mô sản xuất, hãy trao đổi cụ thể với Vietmixer để lựa chọn được thiết bị phù hợp với nhu cầu thực tế nhé.
