Các loại cánh khuấy công nghiệp phổ biến và ứng dụng
Bạn đang gặp khó khăn khi chọn cánh khuấy phù hợp cho dây chuyền sản xuất của mình, trong khi nhà cung cấp chỉ đưa ra vài hình ảnh và thông số rời rạc. Thực tế, chỉ cần lựa chọn sai một loại cánh khuấy cũng có thể khiến thời gian trộn kéo dài thêm 20–30%, tiêu tốn năng lượng, thậm chí làm hỏng cấu trúc sản phẩm như nhũ tương hoặc huyền phù. Vì vậy, hiểu rõ các loại cánh khuấy công nghiệp, đặc điểm dòng chảy và phạm vi ứng dụng thực tế là bước quan trọng trước khi đầu tư thiết bị hoặc cải tạo hệ thống trộn hiện có.
Cánh khuấy turbine và các biến thể thường dùng
Cánh khuấy turbine (tuabin) là nhóm cánh khuấy được sử dụng rất rộng rãi trong các bồn khuấy công nghiệp nhờ khả năng tạo lực cắt cao và kiểm soát tốt quá trình truyền khối. Về cấu tạo cơ bản, cánh gồm một đĩa trung tâm lắp trên trục khuấy và 4–6 cánh gắn xung quanh, có thể là cánh thẳng, cánh nghiêng hoặc cánh cong. Khi quay, cánh khuấy turbine tạo dòng chảy hướng tâm, đẩy chất lỏng từ vùng gần trục ra phía thành bồn, sau đó hồi lưu lên trên hoặc xuống dưới, hình thành vòng tuần hoàn mạnh.
Ưu điểm lớn nhất của cánh khuấy turbine là lực cắt cao, khuấy trộn mạnh, phá vỡ nhanh các kết tụ và tạo điều kiện tốt cho trao đổi khí – lỏng hoặc lỏng – lỏng. Tuy nhiên, nhược điểm là tiêu thụ năng lượng cao hơn các kiểu cánh khuấy trộn thông thường, đặc biệt khi vận hành ở tốc độ lớn trong chất lỏng có độ nhớt trung bình.
Phân loại cánh khuấy turbine theo hình dạng cánh
Trong thực tế, kỹ sư thường phải lựa chọn giữa một số kiểu cánh turbine khác nhau, mỗi loại có đặc trưng dòng chảy và ứng dụng riêng.
Turbine cánh thẳng: Cánh dạng bản phẳng, gắn vuông góc với trục khuấy hoặc gần như vuông góc. Loại này tạo dòng chảy hướng tâm rất mạnh, lực cắt cao, thích hợp cho các hệ huyền phù, quá trình phân tán khí vào lỏng hoặc khi cần phá vỡ kết tụ rắn. Đây là kiểu cánh dễ chế tạo, phổ biến trong bồn khuấy xử lý nước thải và hóa chất cơ bản.

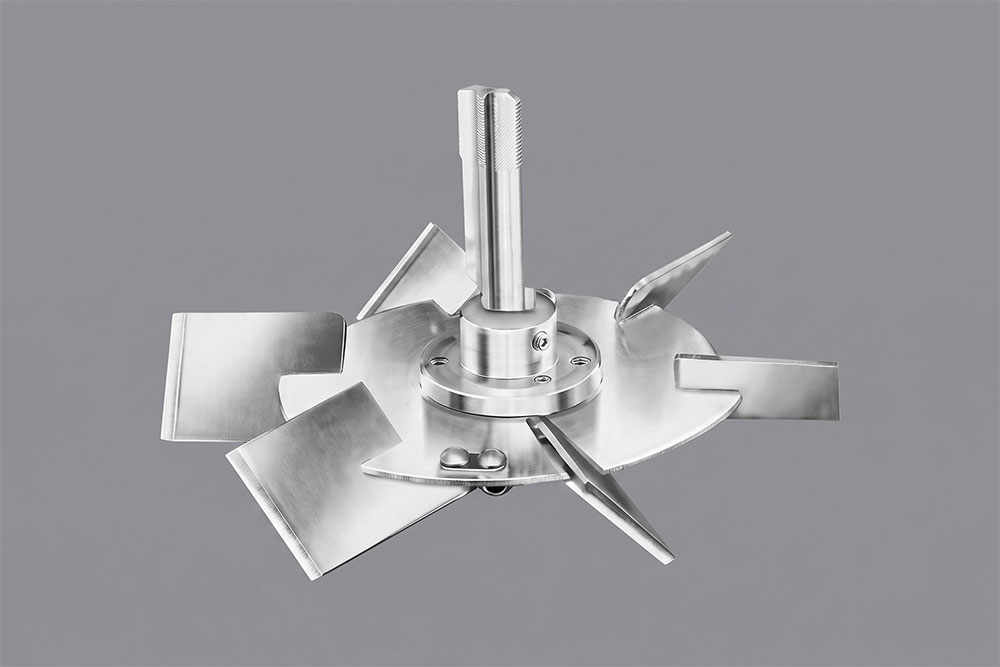

Turbine cánh nghiêng: Các cánh được đặt nghiêng so với mặt phẳng quay, nhờ đó tạo đồng thời dòng chảy hướng tâm và hướng trục. Dòng chảy mềm hơn, ít gây phân lớp so với cánh thẳng, phù hợp cho trộn lỏng – lỏng, đồng nhất dung dịch và những ứng dụng cần vừa khuấy vừa tuần hoàn thể tích.

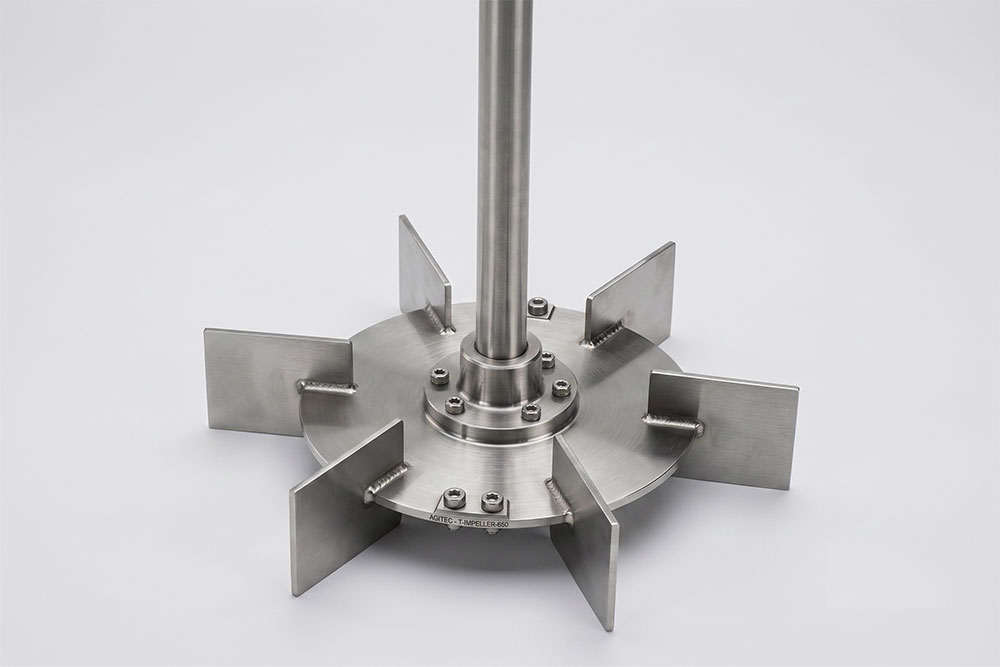

Turbine đĩa Rushton: Đây là một biến thể kinh điển với đĩa tròn ở giữa và các cánh thẳng gắn ở rìa đĩa. Cánh khuấy Rushton tạo dòng chảy hướng tâm rất mạnh và được xem là tiêu chuẩn trong nhiều nghiên cứu, thí nghiệm lên men, xử lý khí – lỏng. Ưu điểm là đặc tính thủy động học đã được nghiên cứu kỹ, dễ mô phỏng và scale-up từ pilot lên sản xuất.
Turbine cánh cong: Các cánh được uốn cong theo hướng dòng chảy, giúp giảm tổn thất năng lượng, giảm hiện tượng xâm thực và tiếng ồn. Loại này thường được lựa chọn khi cần hiệu suất năng lượng tốt hơn nhưng vẫn duy trì lực cắt tương đối cao, điển hình trong các dây chuyền hóa chất tinh khiết hoặc dược phẩm.
Ứng dụng thực tế của cánh khuấy turbine
Nhờ khả năng tạo lực cắt lớn và dòng chảy mạnh, cánh khuấy turbine hiện diện trong nhiều ngành công nghiệp khác nhau. Trong sản xuất sơn và mực in, turbine được dùng cho các công đoạn tiền trộn, phân tán chất tạo màu, chất độn trước khi chuyển sang giai đoạn nghiền mịn. Trong dược phẩm, cánh turbine hỗ trợ hòa tan hoạt chất, đồng nhất hỗn dịch và nhũ tương, đặc biệt khi cần kiểm soát kích thước giọt hoặc hạt phân tán.
Trong xử lý nước thải, turbine được lắp trong bể hiếu khí hoặc các bể tiếp xúc hóa chất để tăng cường tiếp xúc giữa khí và nước, giúp quá trình oxy hóa sinh học diễn ra hiệu quả hơn. Trong các bồn lên men, turbine đĩa Rushton là lựa chọn quen thuộc để đảm bảo phân bố bọt khí đều và cung cấp đủ oxy cho vi sinh vật. Nhờ những ưu điểm này, cánh khuấy turbine thường được ưu tiên khi thiết kế các hệ thống khuấy trộn cần lực cắt cao và hiệu quả truyền khối tốt.
Cánh khuấy chân vịt và các biến thể

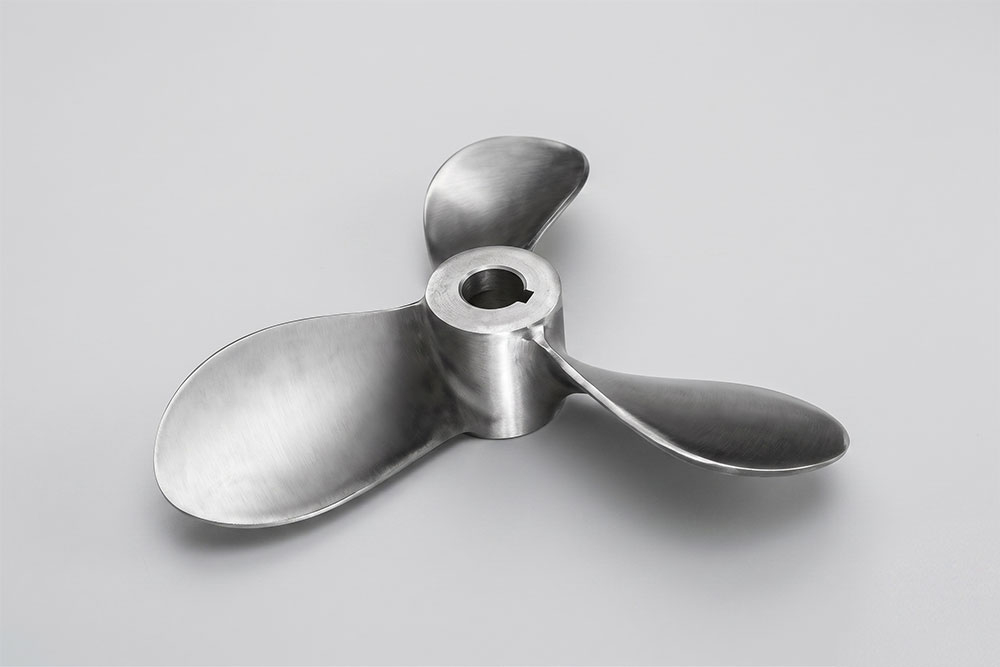

Cánh khuấy chân vịt (propeller) có cấu tạo tương tự chân vịt tàu thủy với 2–3 cánh cong, diện tích không quá lớn, lắp trực tiếp trên trục khuấy. Khi quay, cánh tạo dòng chảy hướng trục, đẩy chất lỏng theo chiều song song với trục (lên trên hoặc xuống dưới tùy chiều quay), sau đó hồi lưu lại quanh thành bồn. Mô hình dòng chảy này cho phép tạo lưu lượng lớn trong khi tiêu thụ năng lượng thấp hơn turbine.
Ưu điểm đặc trưng của cánh khuấy chân vịt là phù hợp với chất lỏng độ nhớt thấp đến trung bình thấp, cần lưu lượng tuần hoàn cao nhưng không đòi hỏi lực cắt quá mạnh. Do đó, loại cánh này rất phù hợp cho các ứng dụng pha trộn, hòa tan, đồng nhất dung dịch, duy trì huyền phù mịn hoặc tăng cường tuần hoàn nhiệt trong bồn gia nhiệt và làm mát. Nhược điểm chính là lực cắt thấp, ít phù hợp cho các quá trình phân tán mạnh hoặc nghiền ướt.
Các biến thể và phụ kiện đi kèm cánh chân vịt
Trong các bồn khuấy công nghiệp, cánh khuấy chân vịt có thể được thiết kế theo nhiều biến thể để thích ứng với điều kiện vận hành. Với các hệ dung dịch loãng, yêu cầu tuần hoàn nhanh nhưng không cần mô-men xoắn lớn, chân vịt tốc độ cao là lựa chọn hợp lý. Ngược lại, chân vịt tốc độ thấp, đường kính lớn được dùng trong các bồn thể tích lớn để giảm mài mòn và tránh tạo bọt.
Một số hệ thống sử dụng cánh khuấy chân vịt kèm vòng định hướng (shroud) để kiểm soát dòng chảy, hạn chế xoáy bề mặt và tăng hiệu quả đẩy dòng theo trục. Phụ kiện này đặc biệt hữu ích khi bồn khuấy có tỷ lệ chiều cao lớn, dễ xuất hiện vùng chết nếu không định hướng dòng chảy hợp lý.
Cánh khuấy mỏ neo và khung cho dung dịch nhớt cao

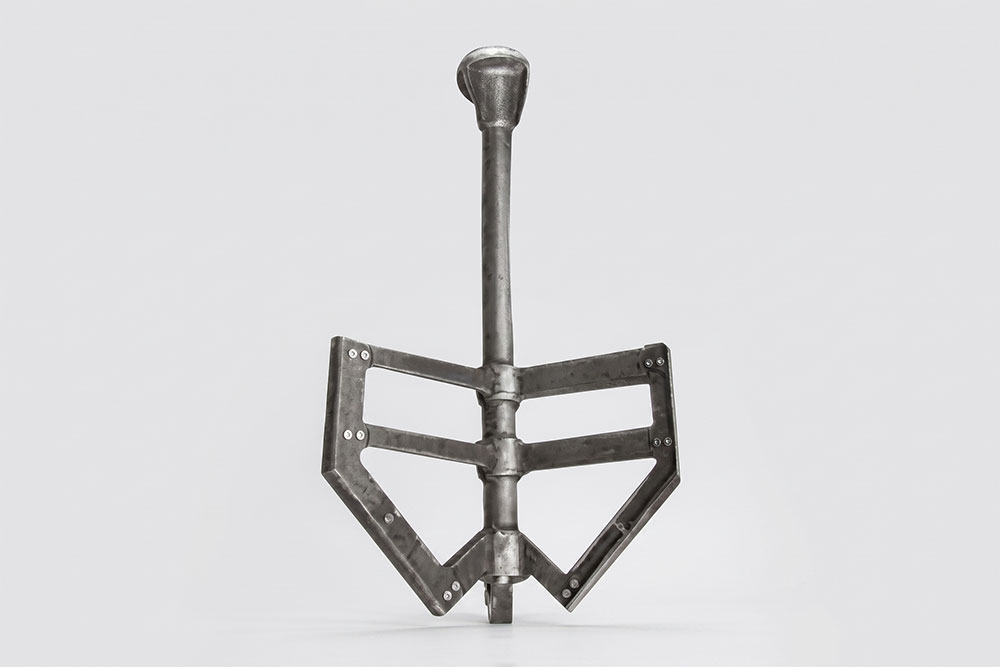

Cánh khuấy mỏ neo có dạng khung hình chữ U hoặc mỏ neo bao quanh gần sát thành bồn, đôi khi kết hợp với các thanh ngang tạo thành dạng khung chữ Π hoặc chữ H. Khi hoạt động, cánh quay chậm, quét sát bề mặt thành bồn, tạo dòng chảy xoáy nhẹ nhàng nhưng phủ đều toàn bộ thể tích. Nhờ tiếp xúc gần với thành bồn, cánh mỏ neo giúp cạo bám dính, hạn chế đóng cặn và cải thiện truyền nhiệt.
Ưu điểm nổi bật của cánh khuấy mỏ neo là khả năng làm việc với chất lỏng có độ nhớt cao như keo, nhựa, kem, gel, siro đặc, hỗn hợp thực phẩm sệt hoặc sản phẩm mỹ phẩm dạng kem. Ở độ nhớt cao, các loại cánh khuấy turbine hay chân vịt dễ tạo vùng chết và không thể tạo dòng chảy sâu vào khối vật liệu, trong khi cánh mỏ neo vẫn duy trì được chuyển động tổng thể. Nhược điểm của nhóm này là tốc độ quay thấp, lực cắt rất thấp, khó dùng cho các quá trình cần phân tán hoặc nghiền mịn.
So sánh cánh khuấy mỏ neo và cánh khuấy khung
Cánh khuấy mỏ neo và cánh khuấy khung đều thuộc nhóm cánh làm việc với dung dịch nhớt cao, tuy nhiên hình dạng và phạm vi ứng dụng có những khác biệt nhất định. Cánh mỏ neo thường có một khung chính bám sát thành bồn, phần đáy cong theo hình dạng bồn, phù hợp cho các bồn tròn tiêu chuẩn. Cánh khung lại có nhiều thanh ngang hoặc thanh chéo, tạo dạng lưới, tăng số bề mặt tiếp xúc với vật liệu ở khu vực trung tâm.
Khi sản phẩm có xu hướng bám dính mạnh lên thành bồn và yêu cầu cạo thành liên tục, cánh khuấy mỏ neo truyền thống là lựa chọn hợp lý. Nếu cần khuấy trộn khối vật liệu nhớt cao nhưng muốn tăng chuyển động ở vùng giữa bồn, cánh khung với thêm thanh ngang sẽ giúp phân bố lực đồng đều hơn. Trong nhiều dây chuyền, kỹ sư có thể kết hợp cánh khuấy mỏ neo với một cánh phụ ở giữa (ví dụ turbine nhỏ) để vừa đảm bảo chuyển động tổng thể, vừa tăng lực cắt cục bộ.

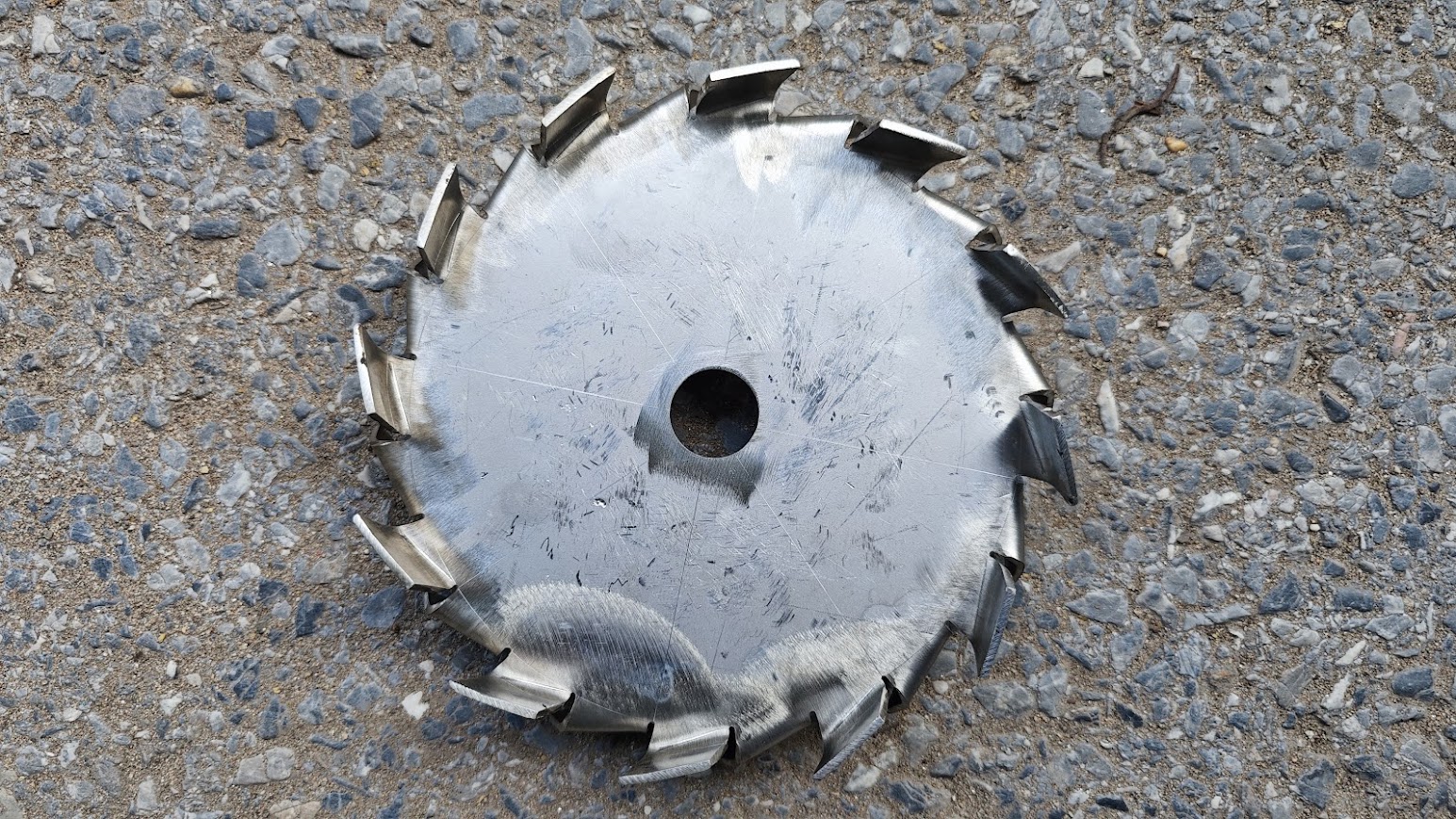

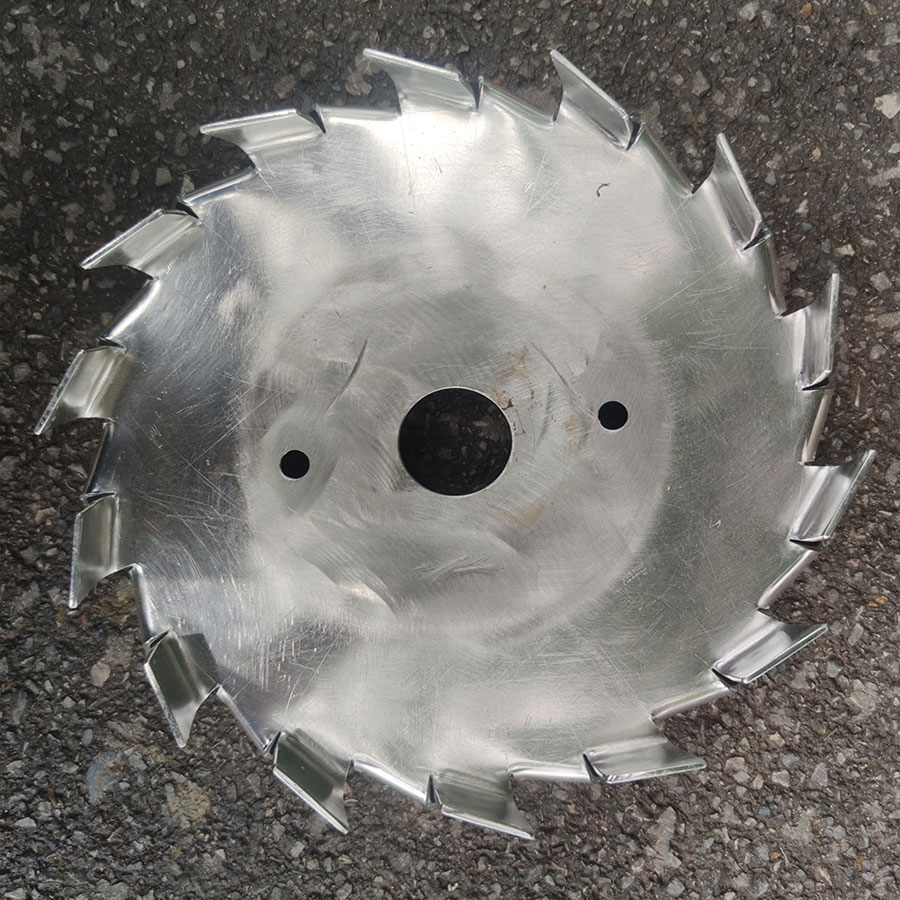

Cánh khuấy phân tán (đĩa răng cưa)

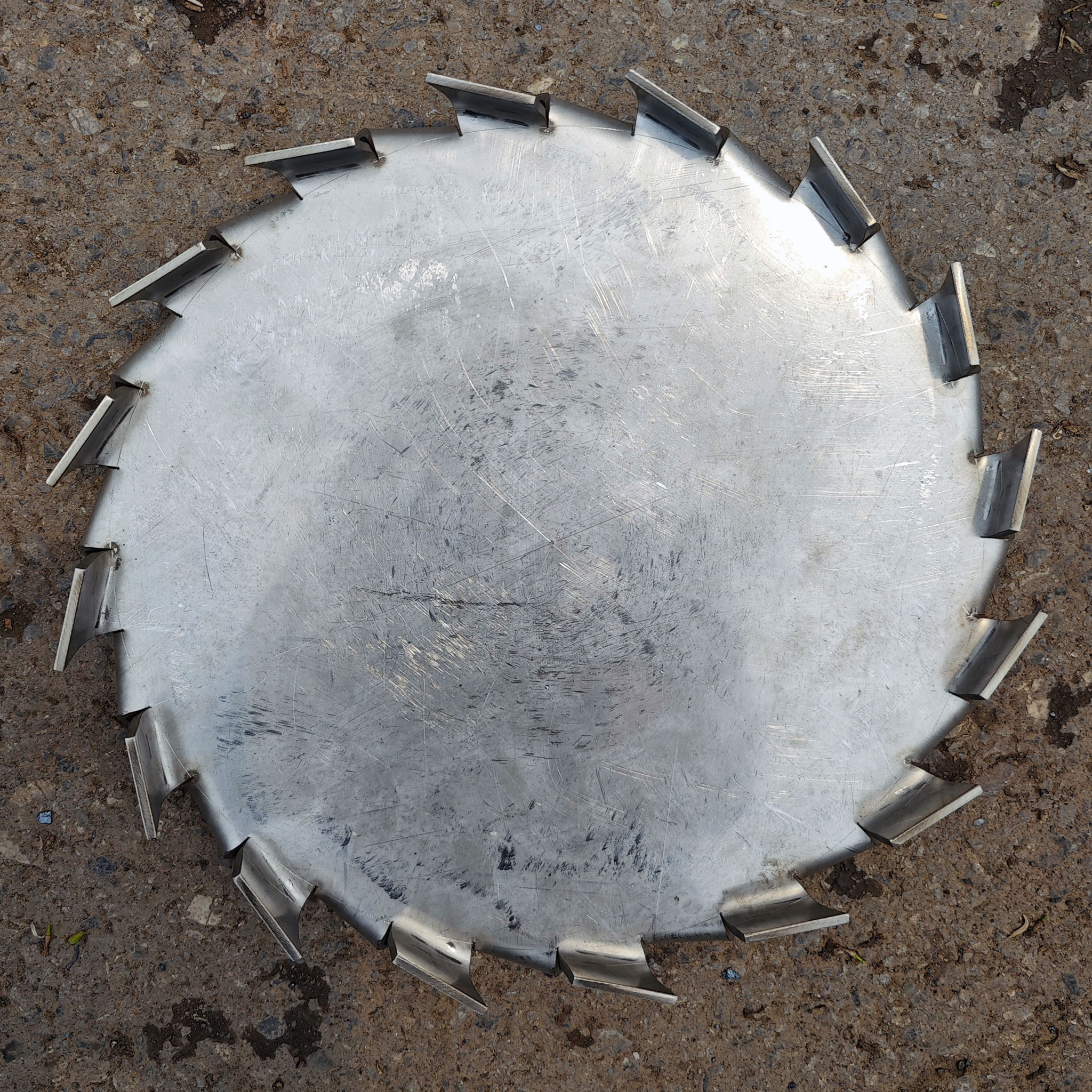

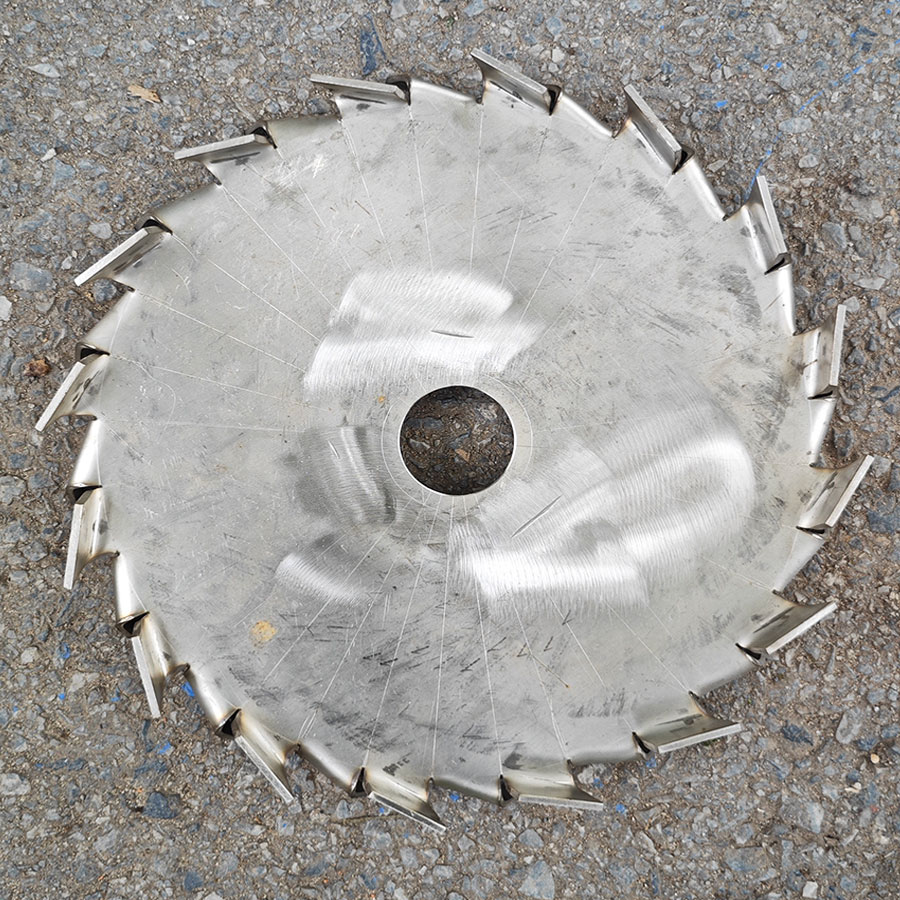

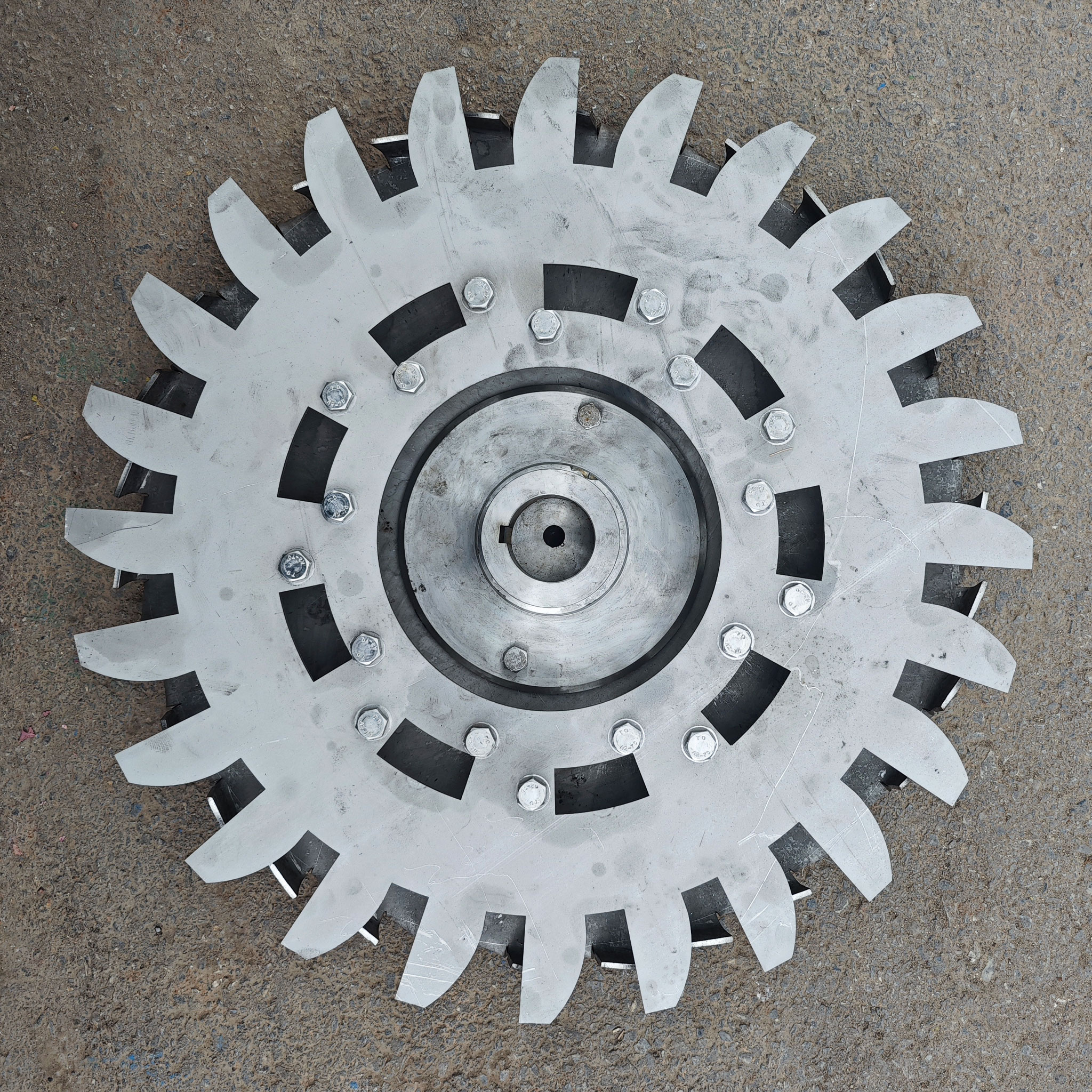

Cánh khuấy phân tán là loại cánh chuyên dụng cho các quá trình phân tán bột rắn, nghiền ướt và tạo huyền phù mịn. Cấu tạo cơ bản là đĩa tròn có các răng cưa hoặc rãnh xẻ quanh chu vi, lắp trên trục quay với tốc độ rất cao. Khi cánh quay, chất lỏng và hạt rắn đi qua vùng răng cưa sẽ chịu lực cắt và lực xé lớn, giúp phá vỡ kết tụ, giảm kích thước hạt.
Ưu điểm của cánh khuấy phân tán là hiệu quả rất cao trong các ứng dụng như sản xuất sơn, mực in, bột màu, mỹ phẩm, một số loại hóa chất và phụ gia. Nhờ lực cắt lớn, thời gian phân tán được rút ngắn đáng kể. Tuy nhiên, đi kèm với đó là mức tiêu hao năng lượng cao, nguy cơ mài mòn cánh và bồn khuấy, cũng như yêu cầu nghiêm ngặt về vật liệu chế tạo để chịu mài mòn. Do đó, loại cánh này thường được dùng trong một hoặc vài công đoạn đặc thù của dây chuyền, không phải giai đoạn trộn duy trì thông thường.

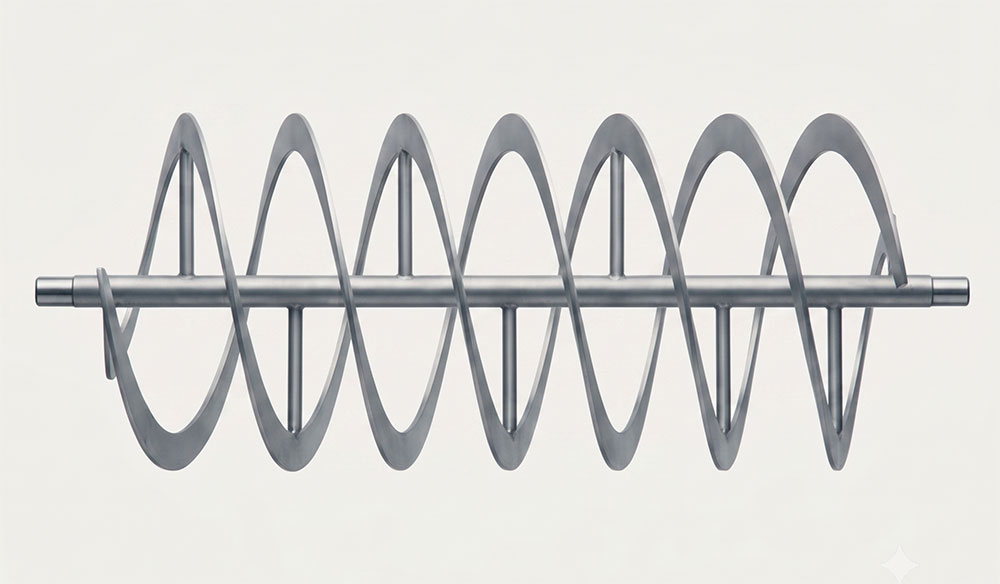

Cánh khuấy xoắn (helical ribbon) cho vật liệu siêu nhớt

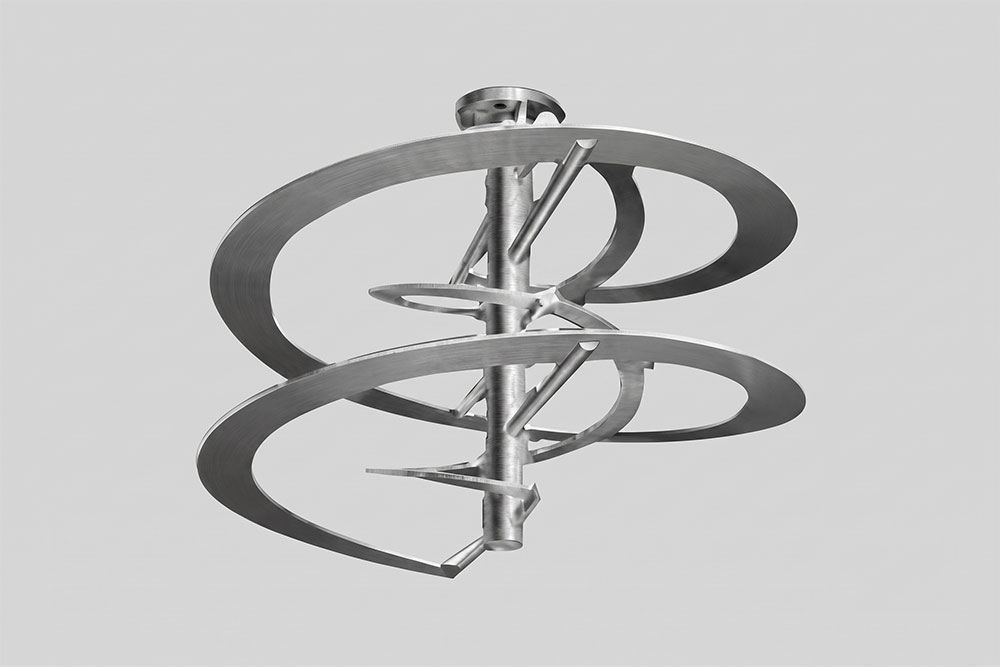

Cánh khuấy xoắn, hay helical ribbon, là dạng cánh khuấy có một hoặc nhiều dải xoắn ốc quấn quanh trục, bám sát thành bồn. Khi quay, cánh tạo dòng chảy dọc trục liên tục, đẩy vật liệu từ đáy lên trên hoặc ngược lại. Cấu trúc xoắn bám sát thành bồn giúp hạn chế tối đa vùng chết, đảm bảo toàn bộ khối vật liệu đều bị cuốn theo chuyển động.
Nhờ cấu tạo đặc biệt, cánh khuấy xoắn rất phù hợp với hệ vật liệu có độ nhớt rất cao, nơi ngay cả cánh mỏ neo cũng bắt đầu khó duy trì dòng chảy đều. Các ứng dụng điển hình là sản xuất polymer, nhựa cao su, kem đánh răng, một số dạng bột nhão hoặc hỗn hợp trùng hợp trong ngành hóa chất. Nhược điểm của cánh xoắn là kết cấu phức tạp, khó chế tạo, giá thành cao và yêu cầu chính xác trong lắp đặt để tránh va chạm với thành bồn.
Câu hỏi thường gặp về các loại cánh khuấy
Các loại cánh khuấy công nghiệp phổ biến là gì
Trong thực tế vận hành, các loại cánh khuấy thường gặp gồm turbine (bao gồm cánh khuấy Rushton), cánh khuấy chân vịt, cánh khuấy mỏ neo và khung, cánh khuấy phân tán dạng đĩa răng cưa và cánh khuấy xoắn helical ribbon. Mỗi loại được thiết kế tối ưu cho một dải độ nhớt và mục đích trộn khác nhau.
Cánh khuấy nào phù hợp với chất lỏng độ nhớt cao
Với dung dịch có độ nhớt cao, cánh khuấy mỏ neo, cánh khung và cánh xoắn là lựa chọn ưu tiên. Khi độ nhớt tăng rất cao và yêu cầu trộn đều toàn bộ thể tích, cánh xoắn helical ribbon tỏ ra hiệu quả hơn nhờ khả năng hạn chế vùng chết. Nếu sản phẩm bám dính mạnh lên thành bồn, cánh mỏ neo có thêm gạt thành sẽ giúp bề mặt trao đổi nhiệt sạch và ổn định.
Cánh khuấy turbine khác cánh khuấy chân vịt như thế nào
Cánh khuấy turbine tạo chủ yếu dòng chảy hướng tâm, lực cắt cao, phù hợp cho quá trình truyền khối mạnh và phân tán, trong khi cánh khuấy chân vịt tạo dòng chảy hướng trục với lưu lượng lớn nhưng lực cắt thấp hơn. Vì vậy, turbine thường dùng trong nhũ hóa, khí – lỏng, xử lý nước thải, còn chân vịt thích hợp cho pha trộn, hòa tan, đồng nhất dung dịch loãng.
Cánh khuấy phân tán được dùng để làm gì
Cánh khuấy phân tán dạng đĩa răng cưa được thiết kế để phân tán bột rắn vào chất lỏng và giảm kích thước hạt trong các hệ sơn, mực in, mỹ phẩm hoặc một số sản phẩm hóa chất. Nhờ tốc độ quay cao và răng cưa tạo lực cắt lớn, cánh này giúp phá vỡ kết tụ nhanh, rút ngắn thời gian đạt độ mịn yêu cầu.
Làm thế nào để chọn cánh khuấy phù hợp
Khi chọn cánh khuấy, cần cân nhắc tối thiểu ba nhóm tiêu chí: đặc tính lưu biến của chất lỏng (độ nhớt, có xu hướng tạo gel hay không), mục tiêu công nghệ (chỉ cần đồng nhất hay cần phân tán, nghiền, sục khí) và điều kiện lắp đặt bồn khuấy (thể tích, tỷ lệ H/D, có vách chắn hay không). Từ đó, có thể lựa chọn sơ bộ: chân vịt cho dung dịch loãng cần lưu lượng lớn, turbine cho quá trình cần lực cắt và truyền khối mạnh, mỏ neo/khung hoặc cánh xoắn cho vật liệu nhớt cao, còn đĩa phân tán cho công đoạn yêu cầu nghiền ướt, phân tán.
Cánh khuấy mỏ neo có ưu điểm gì trong vận hành
Cánh khuấy mỏ neo vận hành ổn định với tốc độ thấp, ít gây bọt, phù hợp với các sản phẩm nhạy shear như kem, gel, hỗn hợp thực phẩm sệt. Việc quét sát thành bồn giúp giảm đóng cặn, đảm bảo truyền nhiệt đồng đều khi gia nhiệt hoặc giải nhiệt. Điều này đặc biệt quan trọng trong các quy trình yêu cầu kiểm soát nhiệt độ chặt chẽ để giữ ổn định chất lượng lô sản xuất.
Khi hệ thống trộn của bạn bắt đầu xuất hiện dấu hiệu như thời gian khuấy kéo dài, sản phẩm không đồng nhất hoặc tiêu thụ năng lượng bất thường, rất có thể loại cánh khuấy hiện tại không còn phù hợp với đặc tính sản phẩm và mục tiêu quy trình. Nắm rõ đặc điểm từng nhóm cánh khuấy turbine, chân vịt, mỏ neo, phân tán và xoắn sẽ giúp bạn đưa ra quyết định đúng đắn hơn, thay vì chỉ dựa vào kinh nghiệm truyền miệng. Nếu bạn cần xem xét lại lựa chọn cánh khuấy cho dây chuyền hiện có hoặc cho một dự án mới, hãy kết hợp thông tin trong bài với dữ liệu độ nhớt, mục tiêu lực cắt và yêu cầu vận hành thực tế, đồng thời trao đổi cùng đội ngũ kỹ thuật để được tư vấn chi tiết hơn về cấu hình cánh, kích thước và vật liệu chế tạo phù hợp.
