Bồn khuấy và bồn chứa khác nhau như thế nào?

Trong nhiều dự án thiết kế hoặc cải tạo dây chuyền, câu hỏi thường gặp là nên dùng bồn khuấy hay chỉ cần bồn chứa, và chính xác bồn khuấy và bồn chứa khác nhau như thế nào. Nếu lựa chọn sai, hệ thống có thể gặp tình trạng lắng cặn, tách pha, khó kiểm soát chất lượng hoặc chi phí đầu tư và vận hành đội lên không cần thiết. Bài viết này đào sâu góc nhìn kỹ thuật để giúp kỹ sư, cán bộ R&D và quản lý sản xuất hiểu rõ bản chất hai loại bồn, từ đó cấu hình hệ thống hợp lý hơn.

Nhìn toàn cảnh vai trò của bồn khuấy và bồn chứa trong dây chuyền

Khi nhìn toàn bộ layout nhà máy, bồn khuấy và bồn chứa xuất hiện ở nhiều vị trí khác nhau, đảm nhận các nhiệm vụ riêng nhưng có liên quan chặt chẽ. Hiểu đúng vai trò từng loại giúp tối ưu cả mặt công nghệ lẫn chi phí.

Vị trí của bồn khuấy trong chuỗi công đoạn xử lý

Bồn khuấy thường được đặt ở các công đoạn có biến đổi về trạng thái vật chất hoặc tính đồng nhất của sản phẩm. Ví dụ khuấy hòa tan muối và hóa chất trong xử lý nước, nhũ hóa dầu – nước trong mỹ phẩm, khuấy trộn phụ gia trong sơn, hay khuấy phản ứng trong hóa chất.

Ở các vị trí này, mục tiêu không chỉ là lưu trữ mà còn tạo dòng chảy cưỡng bức để thực hiện các nhiệm vụ: phân tán, đồng nhất, duy trì huyền phù, tăng tốc độ truyền nhiệt và truyền khối, kiểm soát động học phản ứng. Vì vậy bồn khuấy thường gắn chặt với các yêu cầu quy trình (thời gian khuấy, tốc độ, nhiệt độ, pH, áp suất).

Vị trí của bồn chứa trong khâu nguyên liệu, trung gian và thành phẩm

Bồn chứa chủ yếu xuất hiện ở các điểm cần tồn trữ, đệm thời gian hoặc ổn định lưu lượng giữa các thiết bị. Có thể chia thành ba nhóm: bồn chứa nguyên liệu đầu vào (nước, dung môi, acid, kiềm, dầu), bồn trung gian giữa các công đoạn (sau phối trộn, sau phản ứng, trước lọc) và bồn chứa thành phẩm trước chiết rót.

Với bồn chứa, dòng vật chất về nguyên tắc là tĩnh, chỉ có nhập – xuất theo kế hoạch. Thách thức chính nằm ở an toàn, vệ sinh, chống nhiễm chéo, chống bay hơi, chống ăn mòn, chứ không phải tạo dòng chảy cưỡng bức như bồn khuấy.

Khái niệm bồn khuấy dưới góc nhìn kỹ thuật

Định nghĩa bồn khuấy dựa trên chức năng khuấy trộn

Thay vì định nghĩa mang tính từ điển, trong ngữ cảnh kỹ thuật, có thể hiểu bồn khuấy là một thiết bị dạng bồn kết hợp cơ cấu truyền động cơ khí để tạo dòng chảy cưỡng bức trong chất lỏng hoặc huyền phù, nhằm đạt các mục tiêu như hòa tan, phân tán, nhũ hóa, đồng nhất hoặc duy trì trạng thái không lắng.

Khác với bồn chứa thông thường, bồn khuấy luôn gắn với bài toán thủy lực trong bồn (mô hình dòng chảy, vùng chết, thời gian lưu) và yêu cầu tính toán công suất khuấy tương ứng với tính chất lưu chất.

Các thành phần chính: thân bồn, trục, cánh khuấy, motor, hộp số

Một bồn khuấy tiêu chuẩn gồm các nhóm bộ phận chính: thân bồn (hình trụ, có hoặc không có áo gia nhiệt/làm mát), trục khuấy (đồng trục, lệch tâm, có thể nhiều tầng), cánh khuấy (nhiều dạng hình học), motor điện và hộp số giảm tốc hoặc biến tần điều chỉnh tốc độ, cụm phớt trục cơ khí và gối đỡ. Tùy ứng dụng có thể bổ sung áo nhiệt, lớp cách nhiệt, cánh phá bọt, thanh chống xoáy (baffle).

Các dạng cánh khuấy phổ biến và tác động lên dòng chảy

Cánh khuấy quyết định dạng dòng chảy bên trong bồn. Một số dạng phổ biến: cánh chân vịt (propeller) tạo dòng hướng trục, phù hợp lỏng loãng; cánh turbine lưỡi thẳng hoặc cong, sinh lực cắt cao cho phân tán khí/lỏng hoặc rắn/lỏng; cánh Pitch Blade tạo dòng kết hợp hướng trục và hướng xuyên tâm, dùng cho trộn đồng nhất; cánh Anchor hoặc Gate quét sát thành bồn cho môi chất nhớt cao.

Lựa chọn cánh không phù hợp có thể dẫn đến hiện tượng xoáy mạnh nhưng phân tán kém, xuất hiện vùng chết hoặc lắng cục bộ, làm sai lệch kết quả công nghệ dù vẫn “trông có vẻ khuấy mạnh”.

Khái niệm bồn chứa và những yêu cầu đi kèm

Bồn chứa là gì trong hệ thống tồn trữ – cấp liệu

Dưới góc độ hệ thống, bồn chứa là thiết bị lưu trữ tĩnh các loại chất lỏng, bán rắn hoặc huyền phù nhằm đảm bảo tồn kho, ổn định dòng cấp liệu và tách biệt các công đoạn sản xuất. Nó không nhất thiết có bộ phận khuấy, nhưng có thể được bổ sung khuấy chậm hoặc gia nhiệt nếu cần chống lắng nhẹ.

Bồn chứa là gì thường được trả lời gắn liền với bài toán logistics nội bộ: thời gian lưu, dung tích an toàn, mức tồn kho tối thiểu, khả năng xếp đặt và vệ sinh.

Cấu tạo cơ bản: dạng đáy, nắp, cửa thăm, ống xả, thông hơi

Cấu tạo bồn chứa tập trung vào hình học thuận lợi cho thoát hết vật liệu và vệ sinh: đáy côn, đáy elip hoặc đáy dốc về phía xả; nắp kín hoặc nắp phao đối với sản phẩm dễ bay hơi; ống thông hơi có lọc hoặc bẫy ngưng; cửa thăm phục vụ kiểm tra và CIP thủ công; ống xả đáy, ống lấy mẫu, đường hồi CIP. Thành bồn có thể tăng cứng bằng gân chịu lực để đáp ứng yêu cầu áp suất hoặc chiều cao lớn.

Các tiêu chuẩn về an toàn, vệ sinh và chống ăn mòn

Bồn chứa thường chịu yêu cầu chặt về tiêu chuẩn: bồn chứa hóa chất phải đáp ứng khả năng chống ăn mòn và an toàn áp suất; bồn chứa thực phẩm, đồ uống, dược phẩm phải phù hợp tiêu chuẩn vệ sinh bề mặt (độ nhám, mối hàn mài bóng, không tạo điểm đọng). Hệ thống tiếp địa chống tĩnh điện, van an toàn, thang leo, sàn thao tác, lan can cũng là phần không thể tách rời trong thiết kế thực tế.

So sánh cấu tạo bồn khuấy và bồn chứa

Khác biệt về cơ khí: gia cố thân bồn, gối đỡ, phớt trục

Bồn khuấy làm việc trong điều kiện có tải động do trục và cánh khuấy tạo ra, nên thân bồn thường được gia cố tại vùng gối đỡ, vị trí lắp motor, bệ máy. Hệ phớt trục cơ khí (mechanical seal) hoặc phớt nhồi phải được thiết kế phù hợp áp suất, nhiệt độ, tính chất hóa học của môi chất.

Trong khi đó, bồn chứa thông thường không có trục quay xuyên qua thành bồn, ít yêu cầu về gối đỡ và phớt. Cấu kiện cơ khí phức tạp chủ yếu tập trung ở các chân đỡ, gân chịu lực, bích nối và phụ kiện an toàn.

Khác biệt về thiết bị đi kèm motor, biến tần, cảm biến

Bồn khuấy bắt buộc có hệ truyền động: motor, có thể kết hợp hộp giảm tốc hoặc điều khiển bằng biến tần để thay đổi tốc độ, đôi khi kèm bộ đo mô men, cảm biến nhiệt độ, pH, mức, áp suất phục vụ điều khiển quá trình. Hệ thống điều khiển thường tích hợp PLC hoặc DCS để chạy theo recipe.

Bồn chứa nghiêng về đo lường và an toàn: cảm biến mức, nhiệt độ, áp suất khí trống, đôi khi thêm loadcell cân bồn. Không nhất thiết phải có biến tần hay điều khiển tốc độ vì không có bộ phận quay.

Khả năng tích hợp gia nhiệt, làm mát, cách nhiệt

Cả hai loại đều có thể tích hợp áo gia nhiệt, ống coil trong bồn hoặc vỏ cách nhiệt. Tuy nhiên bồn khuấy thường tận dụng kết hợp khuấy và truyền nhiệt để đạt tốc độ gia nhiệt/làm mát đồng đều hơn. Với bồn chứa, mục tiêu chính là giữ nhiệt hoặc chống đông, không đặt nặng yêu cầu gradient nhiệt thấp như trong bồn phản ứng.

So sánh nguyên lý làm việc và phạm vi vận hành

Nguyên lý tạo dòng chảy, phân tán, nhũ hóa của bồn khuấy

Bồn khuấy dựa trên nguyên lý tạo dòng rối trong bồn để tăng cường truyền khối và truyền nhiệt. Cánh khuấy quay sinh ra vận tốc tương đối giữa các lớp chất lỏng, tạo gradient vận tốc và lực cắt. Nhờ đó các hạt rắn được giữ lơ lửng, các giọt pha phân tán được chia nhỏ, các chất rắn tan nhanh hơn. Thiết kế cần tính đến số công suất, số Reynolds và thời gian trộn.

Nguyên lý lưu trữ tĩnh của bồn chứa và các giới hạn

Ngược lại, bồn chứa chủ yếu ở trạng thái tĩnh. Dòng chảy xảy ra khi nạp hoặc xả bồn, thường theo hướng chảy tầng hoặc chuyển tiếp, ít khi đạt đến mức rối tương đương bồn khuấy. Điều này dẫn đến nguy cơ lắng cặn, phân lớp, tách pha nếu dùng bồn chứa cho các hệ không ổn định.

Ảnh hưởng của chế độ khuấy đến chất lượng sản phẩm

Trong nhiều quy trình, chỉ cần thay đổi tốc độ khuấy, kiểu cánh, hoặc thời gian khuấy trong bồn khuấy cũng có thể tạo ra khác biệt đáng kể về độ nhớt, kích thước hạt phân tán, độ ổn định nhũ tương. Nếu dùng bồn chứa đơn thuần, các tham số này hầu như không kiểm soát được, sản phẩm dễ bị biến đổi trong thời gian chờ.

Các điểm giống nhau cần khai thác khi thiết kế hệ thống

Vật liệu chế tạo: inox 304, inox 316L, thép carbon phủ sơn

Cả bồn khuấy và bồn chứa đều sử dụng các vật liệu phổ biến như inox 304 cho ứng dụng thực phẩm và hóa chất nhẹ, inox 316L cho môi trường ăn mòn cao hoặc dược phẩm yêu cầu vệ sinh cao, thép carbon phủ sơn hoặc lót nhựa cho hóa chất đặc thù. Việc chọn vật liệu nên thống nhất trong toàn hệ thống để tối ưu tồn kho phụ tùng và công tác bảo trì.

Thiết kế vệ sinh CIP/SIP, hố ga, béc rửa

Với các ngành cần vệ sinh thường xuyên, cả hai loại bồn nên được chuẩn hóa cho CIP: bố trí béc quay, béc phun áp lực, đường hồi CIP, đáy dốc và hố ga phù hợp. Bồn trong ngành dược và sinh học có thể yêu cầu thêm SIP với hơi nước bão hòa. Tư duy “bồn nào cũng phải rửa được đến tận đáy” giúp giảm nguy cơ nhiễm chéo và thời gian dừng máy.

Thiết kế an toàn: van an toàn, van xả đáy, tiếp địa

Các điểm chung khác gồm: van an toàn cho bồn chịu áp, van thở chân không, van xả đáy phù hợp kích cỡ và tính chất lưu chất, bích nối tiếp địa chống tĩnh điện, lan can bảo vệ, thang leo và sàn thao tác. Dù là bồn khuấy hay bồn chứa, tiêu chuẩn an toàn nên được áp dụng đồng nhất.

Chức năng cụ thể của bồn khuấy theo từng loại quy trình

Khuấy hòa tan, đồng nhất, giữ huyền phù

Ứng dụng cơ bản nhất của bồn khuấy là hòa tan muối, đường, bột, hóa chất vào dung môi, đồng nhất nhiều dòng nguyên liệu có nồng độ khác nhau và duy trì huyền phù không lắng trong xử lý nước, sơn, gốm, phân bón lỏng. Đây là nhóm quy trình mà bồn chứa đơn thuần gần như không thể thay thế.

Khuấy phản ứng trong hóa chất – xử lý nước

Trong phản ứng hóa học lỏng – lỏng hoặc lỏng – rắn, bồn khuấy đóng vai trò đảm bảo tiếp xúc giữa các pha, phân bố đều chất phản ứng và truyền nhiệt hiệu quả. Ở trạm xử lý nước, bồn phản ứng keo tụ, tạo bông, trung hòa pH đều là bồn khuấy với đặc thù cánh và chế độ khuấy được tính toán riêng.

Khuấy có kiểm soát nhiệt độ, áp suất, chân không

Nhiều quy trình yêu cầu vừa khuấy vừa gia nhiệt/làm mát hoặc làm việc trong điều kiện áp suất hay chân không. Khi đó bồn khuấy được thiết kế dạng bồn áo nhiệt, có khả năng chịu áp, tích hợp cảm biến và hệ điều khiển. Bồn chứa khó có thể đáp ứng cùng lúc các điều kiện này nếu không nâng cấp lên cấu trúc gần với bồn phản ứng.

Chức năng cụ thể của bồn chứa trong hệ thống sản xuất

Làm bồn chứa nguyên liệu đầu vào

Bồn chứa dùng cho nước, dung môi, dầu nền, hóa chất cơ bản, acid, kiềm, monomer, nhũ tương gốc… đóng vai trò kho nguyên liệu của dây chuyền. Các bồn này giúp tách trực tiếp việc nhập hàng khỏi sản xuất, tạo vùng đệm khi nguồn cung hoặc lịch xe bồn không ổn định.

Làm bồn trung gian giữa các công đoạn

Bồn chứa trung gian đặt giữa khu vực phối trộn, phản ứng, lọc, chiết rót, sấy phun… để cân bằng công suất giữa các thiết bị. Tại đây, sản phẩm ở trạng thái tương đối ổn định, chỉ cần điều khiển mức và nhiệt độ, không nhất thiết phải khuấy liên tục.

Làm bồn chứa thành phẩm chờ chiết rót

Sau khi đạt thông số chất lượng, sản phẩm được đưa về bồn chứa thành phẩm. Bồn này thường yêu cầu kiểm soát vệ sinh, kín khí, đôi khi có khuấy chậm để chống tách lớp đối với sản phẩm nhũ tương nhẹ. Chức năng chính vẫn là lưu trữ và cấp ổn định cho máy chiết.

Bồn khuấy dùng khi nào Phân tích theo tính chất vật liệu

Khi cần chống lắng, chống tách pha

Khi vật liệu có hạt rắn dễ lắng hoặc hai pha có xu hướng phân lớp theo thời gian, bồn khuấy là lựa chọn gần như bắt buộc. Chế độ khuấy được điều chỉnh sao cho đủ để tránh lắng, nhưng không phá vỡ cấu trúc mong muốn (ví dụ bông keo tụ).

Khi độ nhớt cao hoặc có nhiều pha rắn – lỏng

Với sản phẩm nhớt như kem, gel, sơn, keo, bột lơ lửng, lực khuấy phải đủ lớn để tạo dòng chảy khắp bồn. Bồn chứa thụ động sẽ không thể duy trì tính đồng nhất, dẫn đến sai lệch chất lượng giữa các mẻ chiết.

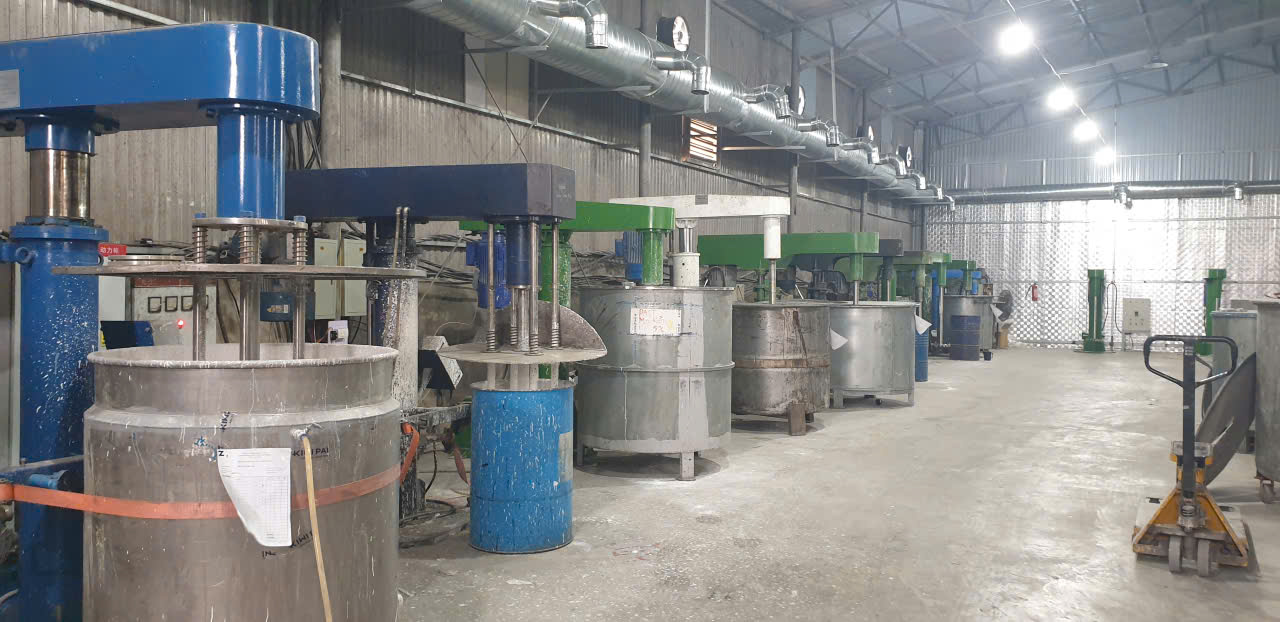

Khi yêu cầu phân tán phụ gia, bột, pigment

Quá trình phân tán bột, pigment, phụ gia cần lực cắt và dòng rối, thường kết hợp bồn khuấy với các thiết bị phân tán tốc độ cao. Đây là vùng mà bồn chứa gần như không có vai trò, vì không cung cấp được năng lượng cơ học cho quá trình.

Bồn chứa dùng khi nào Các kịch bản tối ưu hóa hệ thống

Khi chỉ cần đệm thời gian giữa các công đoạn

Khi mục tiêu là cân bằng công suất, ví dụ phản ứng nhanh nhưng chiết rót chậm, sử dụng bồn chứa trung gian là phương án hợp lý. Không cần đầu tư hệ khuấy phức tạp nếu sản phẩm ổn định trong thời gian lưu dự kiến.

Khi vật liệu ổn định, không cần tác động cơ học

Đối với nước sạch, dung môi tinh khiết, hóa chất đồng nhất, dầu ổn định, việc sử dụng bồn khuấy chỉ làm tăng chi phí đầu tư và bảo trì. Bồn chứa đơn giản, thiết kế đúng tiêu chuẩn là đủ.

Khi kết hợp với bơm, van và hệ thống điều khiển cấp liệu

Bồn chứa là một nút trong mạng cấp liệu: kết hợp với bơm định lượng, van điều khiển, lưu lượng kế, cảm biến mức để tạo thành hệ thống cấp liệu ổn định. Trong nhiều trường hợp, chỉ cần cấu hình này mà không cần lắp thêm khuấy.

Ma trận so sánh bồn khuấy và bồn chứa theo tiêu chí kỹ thuật

So sánh về đầu tư ban đầu, chi phí vận hành

Bồn khuấy có chi phí đầu tư cao hơn do thêm motor, hộp số, phớt, gia cố cơ khí và hệ điều khiển. Chi phí vận hành cũng lớn hơn vì tiêu thụ điện năng và bảo trì cơ cấu quay. Bồn chứa đơn thuần rẻ hơn, dễ chế tạo và lắp đặt.

So sánh về độ phức tạp điều khiển và bảo trì

Bồn khuấy cần chiến lược điều khiển tốc độ, liên động với các thông số quy trình, kế hoạch bảo trì định kỳ cho trục, cánh, phớt, ổ bi. Bồn chứa chủ yếu liên quan đến cảm biến mức, van, bơm, dễ chuẩn hóa và ít hỏng hóc hơn.

So sánh về khả năng mở rộng, nâng cấp sau này

Bồn chứa có thể được nâng cấp thành bồn khuấy bằng cách bổ sung cơ cấu khuấy, nếu ngay từ đầu đã dự trù mặt bích, kết cấu chịu lực. Bồn khuấy thì khó “giản lược” thành bồn chứa, nhưng thường linh hoạt hơn trong việc thay đổi loại sản phẩm, vì có thể điều chỉnh chế độ khuấy.

Gợi ý cấu hình hệ thống kết hợp bồn khuấy – bồn chứa

Sơ đồ đơn giản cho xưởng nhỏ

Với xưởng quy mô nhỏ, cấu hình kinh điển là: bồn chứa nguyên liệu đầu → bồn khuấy chính → bồn chứa thành phẩm. Bồn chứa ở đầu và cuối dây chỉ cần thiết kế đúng dung tích và tiêu chuẩn vệ sinh, bồn khuấy ở giữa đảm nhiệm toàn bộ phần công nghệ cần trộn.

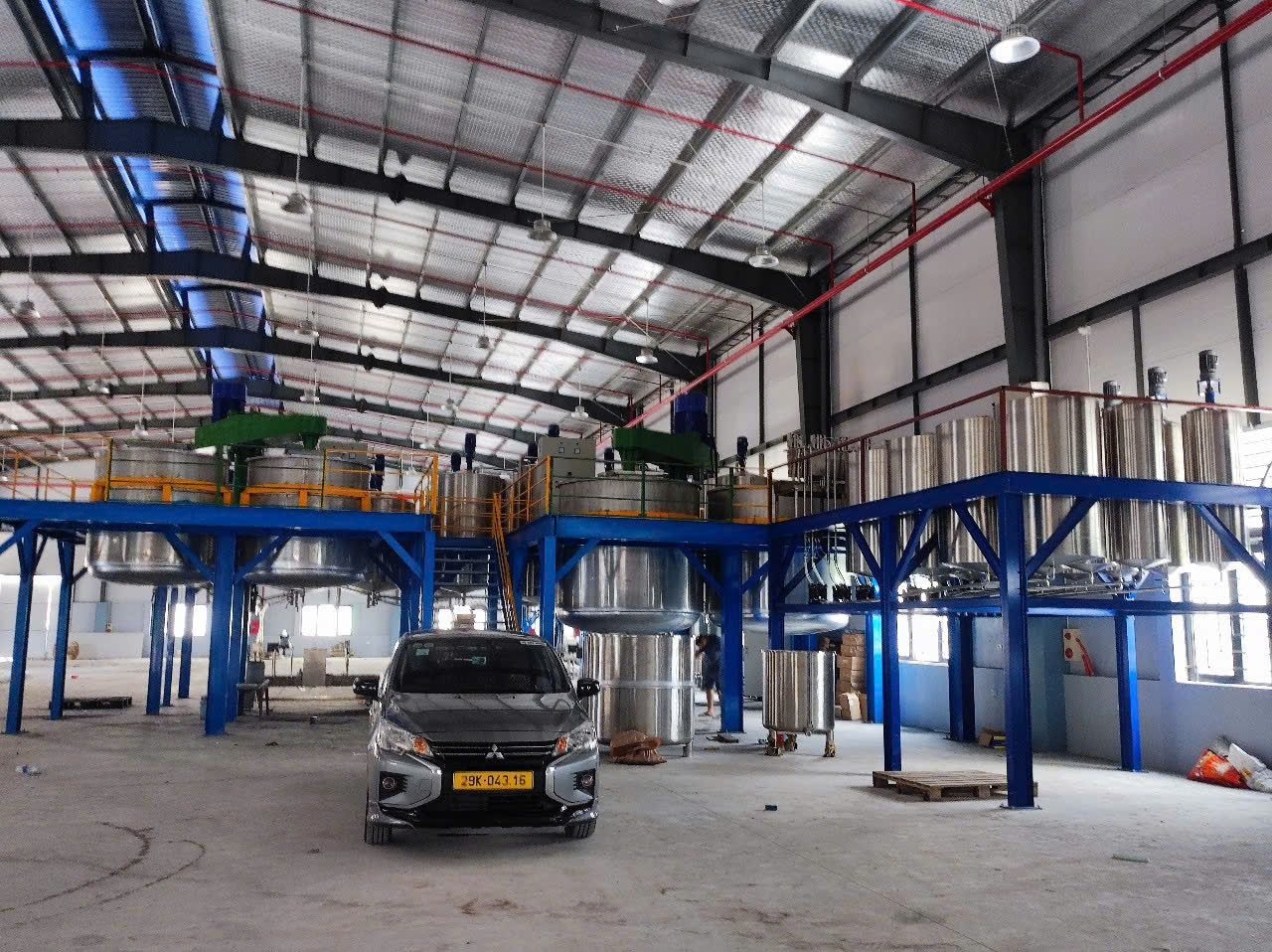

Sơ đồ đa bồn cho nhà máy có nhiều công đoạn

Ở nhà máy lớn, cấu hình có thể gồm nhiều tầng: bồn chứa nguyên liệu số lượng lớn, bồn khuấy tiền trộn, bồn phản ứng chính, bồn chứa trung gian, bồn điều chỉnh thông số cuối, sau cùng là bồn chứa thành phẩm. Mỗi loại bồn được tối ưu cho một nhiệm vụ riêng thay vì cố gắng dùng một bồn cho mọi việc.

Những điểm cần lưu ý khi chuyển đổi từ bồn chứa sang bồn khuấy

Khi nhu cầu công nghệ thay đổi, đôi khi cần nâng cấp một bồn chứa thành bồn khuấy. Lúc này phải kiểm tra lại khả năng chịu lực của nóc bồn, phương án bố trí motor, vị trí lắp gối đỡ, khả năng hàn thêm bích, cũng như đánh giá lại tiêu chuẩn vệ sinh và an toàn trước khi đưa vào vận hành như một bồn khuấy thực thụ.

Từ những phân tích trên, có thể thấy bồn khuấy và bồn chứa khác biệt rõ rệt về cấu tạo cơ khí lẫn mục đích sử dụng. Trong khi bồn khuấy trực tiếp tham gia vào khâu sản xuất – dùng động cơ và cánh khuấy chuyên dụng để phối trộn, đồng nhất vật liệu; thì bồn chứa lại làm nhiệm vụ lưu trữ và bảo quản an toàn thành phẩm (như sơn, hóa chất, vật liệu chống thấm). Lưu ý rằng, một số bồn chứa vẫn được trang bị thêm trục khuấy tốc độ thấp để chống lắng tùy theo đặc tính của vật liệu. Việc thấu hiểu chức năng và lựa chọn đúng thiết bị không chỉ giúp doanh nghiệp tối ưu chi phí đầu tư, mà còn đảm bảo dây chuyền vận hành trơn tru, mang lại hiệu suất và chất lượng sản phẩm cao nhất.
