Ở giai đoạn R&D, sai số nhỏ trong thao tác khuấy có thể dẫn tới một công thức tưởng như ổn trong phòng thí nghiệm nhưng lại thất bại khi pilot hoặc sản xuất. Đó là lý do nhiều kỹ sư thiết kế, trưởng phòng R&D bắt đầu chú ý nhiều hơn tới cấu hình máy khuấy thí nghiệm 1 lít, nguyên lý dòng chảy và cách tái lập điều kiện khuấy một cách định lượng thay vì chỉ dựa trên cảm tính người vận hành.

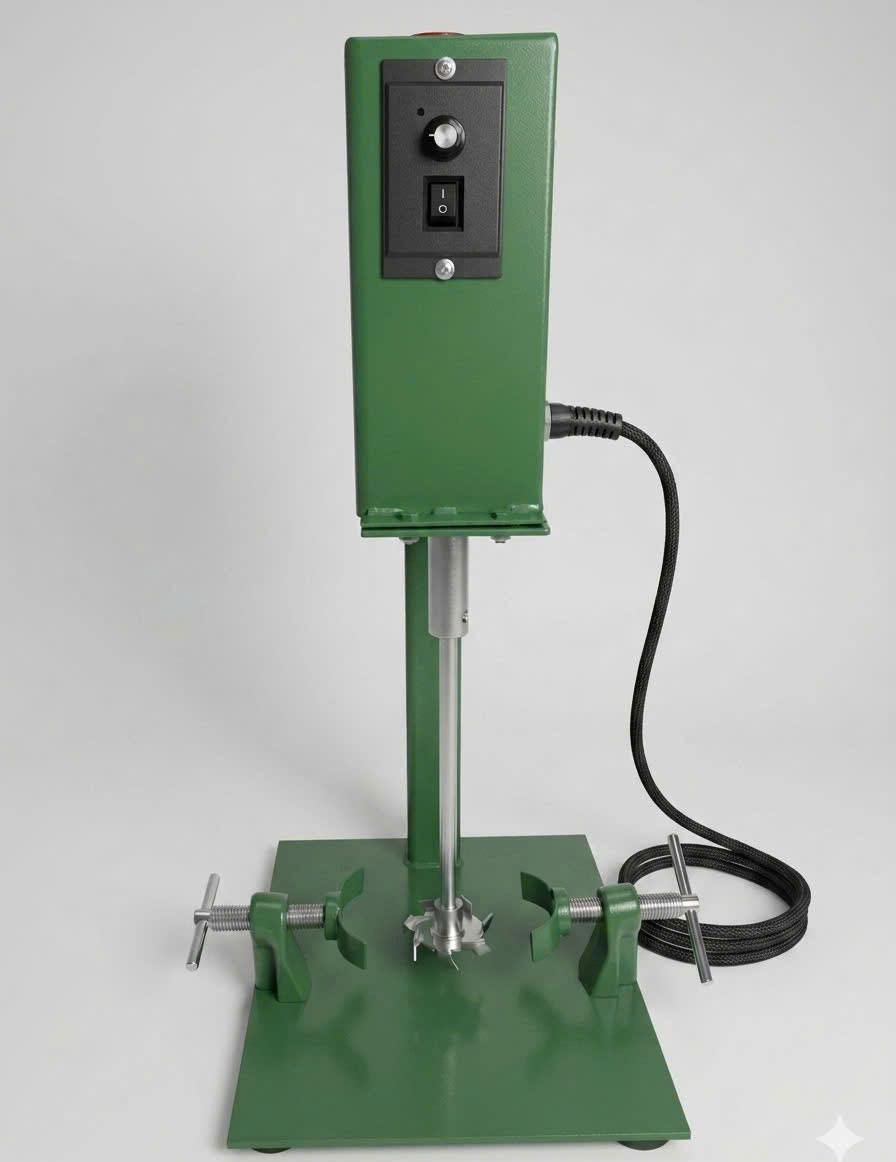

Vị trí của máy khuấy thí nghiệm 1 lít trong chuỗi phát triển sản phẩm
Liên kết giữa giai đoạn ý tưởng công thức và pilot
Trong chuỗi phát triển một sản phẩm sơn, mực in, mỹ phẩm hay hóa chất kỹ thuật, máy khuấy thí nghiệm 1 lít thường nằm ở lớp trung gian giữa beaker nhỏ 100–300 ml và hệ pilot 20–50 lít. Dung tích 1 lít đủ lớn để quan sát rõ hành vi dòng chảy, phân tán pigment, hình thành cấu trúc gel hoặc mạng polymer, nhưng vẫn đủ nhỏ để thay đổi nhanh điều kiện khuấy, thử nhiều biến trong thời gian ngắn.
Ở giai đoạn ý tưởng, kỹ sư thường cần đánh giá nhanh khả năng hòa tan, nhũ hóa, phân tán hạt mịn trong khoảng thời gian giới hạn. Một máy khuấy 1 lít cho phép thiết lập tốc độ vòng quay, loại cánh và chiều cao đặt cánh gần sát với thực tế pilot, giúp dữ liệu thu được không chỉ mang tính định tính mà có thể dùng làm đầu vào cho tính toán scale-up.
Đặc biệt với máy khuấy thí nghiệm sơn 1 lít, việc mô phỏng được quá trình phân tán pigment, kiểm soát độ nhớt hạt mài, mức độ grind và độ ổn định màu ở quy mô nhỏ là điều kiện tiên quyết trước khi chấp nhận rót chi phí cho mẻ pilot có giá thành nguyên liệu lớn.
Vai trò của máy khuấy trong việc chuẩn hóa quy trình khuấy trộn
Máy khuấy thí nghiệm chỉ thực sự hữu ích khi giúp chuẩn hóa được quy trình: cùng một công thức, bất kỳ kỹ thuật viên nào vận hành cũng cho kết quả gần như nhau. Để đạt được điều này, thông số trên máy phải được định nghĩa rõ: dải tốc độ, dạng cánh, tỷ lệ đường kính cánh so với đường kính bình, mức chất lỏng, thứ tự nạp nguyên liệu.
Ở quy mô 1 lít, việc chuẩn hóa dễ dàng hơn vì thời gian thay đổi cánh, điều chỉnh độ cao và ghi nhận dữ liệu khá nhanh. Kỹ sư có thể xây dựng bộ thông số tham chiếu: tốc độ khuấy trong từng giai đoạn (hòa tan, phân tán, đồng nhất), thời gian giữ ở mỗi tốc độ, mức phát nhiệt cho phép, sau đó tái lập ở pilot bằng cách quy đổi tip speed và số Reynolds.
Phân tích cấu tạo máy khuấy thí nghiệm 1 lít dưới góc nhìn kỹ thuật
Lựa chọn loại động cơ DC, AC, không chổi than
Về cơ bản, máy khuấy thí nghiệm 1 lít sử dụng ba nhóm động cơ chính: DC chổi than, AC cảm ứng và động cơ không chổi than (BLDC hoặc servo). Mỗi loại mang lại đặc tính mô-men và dải điều khiển tốc độ khác nhau, ảnh hưởng trực tiếp tới khả năng duy trì lực cắt trong dung dịch độ nhớt thay đổi.
Động cơ DC chổi than có ưu điểm giá thành thấp, dễ điều khiển tốc độ bằng thay đổi điện áp, phù hợp các bài thử không yêu cầu độ ổn định mô-men quá cao. Tuy nhiên, nhược điểm là mòn chổi than, phát sinh bụi than và tiếng ồn, không lý tưởng cho phòng lab yêu cầu sạch, vận hành liên tục.
Động cơ AC kết hợp biến tần mang lại độ bền cơ học tốt, nhưng ở dải tốc độ thấp mô-men có thể suy giảm nếu không lựa chọn đúng loại motor và cấu hình biến tần. Với hệ dung môi nhẹ, độ nhớt thấp, đây vẫn là lựa chọn cân bằng giữa chi phí và hiệu năng.
Động cơ không chổi than hoặc servo được ưu tiên cho máy khuấy thí nghiệm sơn 1 lít và hệ polymer, nơi độ nhớt có thể tăng đột ngột khi tạo mạng. Loại động cơ này giữ được mô-men ổn định trên dải tốc độ rộng, cho phép tái lập chính xác các điều kiện lực cắt, rất hữu ích khi so sánh lô này với lô khác hoặc giữa các công thức.

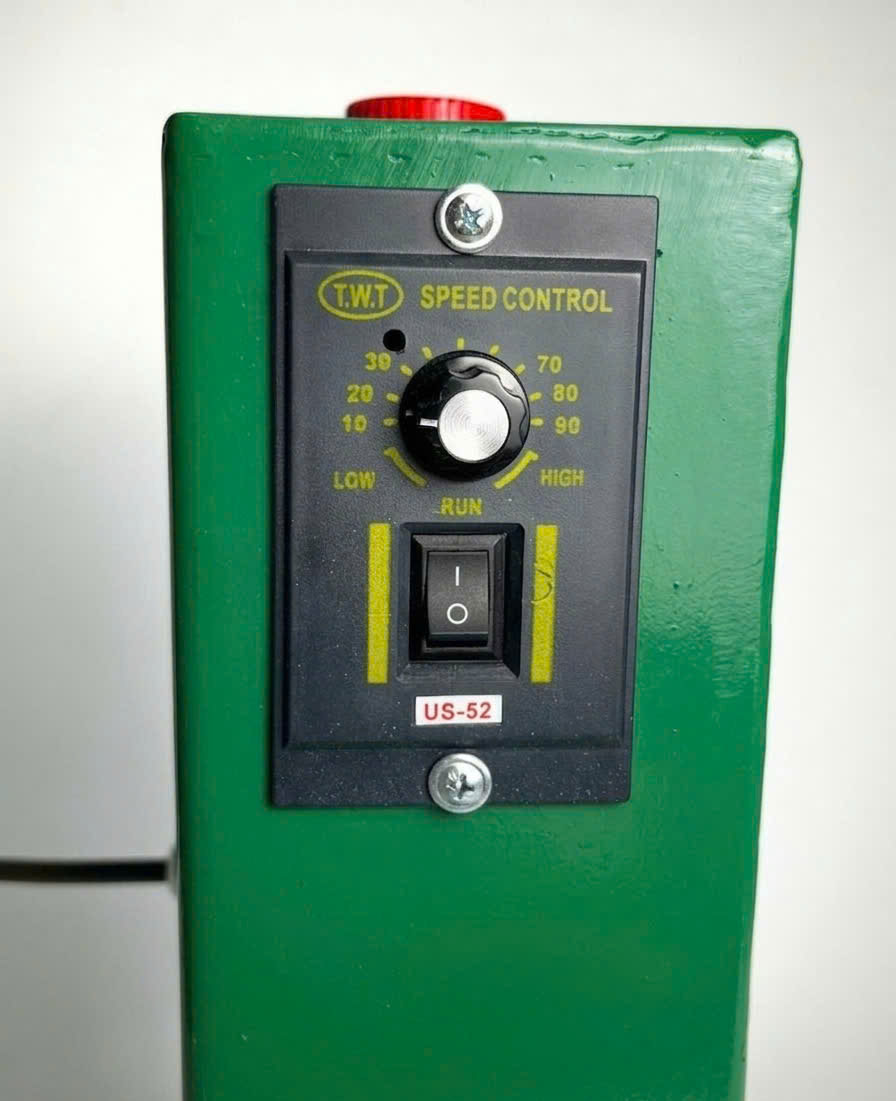

Biến tần, điều khiển tốc độ và mô-men theo tải
Để tối ưu ứng dụng, không chỉ dải tốc độ danh nghĩa mà khả năng đáp ứng theo tải mới là yếu tố quyết định. Một biến tần phù hợp cho máy khuấy thí nghiệm 1 lít cần hỗ trợ hiển thị tốc độ vòng quay, mô-men hoặc dòng tiêu thụ, cho phép kỹ sư ước lượng gián tiếp độ nhớt hoặc điểm gel của hệ.
Khi độ nhớt tăng, dòng tải của motor tăng tương ứng. Quan sát sự thay đổi này theo thời gian giúp xác định giai đoạn hòa tan, giai đoạn hình thành cấu trúc và điểm bão hòa phụ gia. Với hệ nhũ hóa dầu – nước, việc này hỗ trợ đánh giá lượng chất nhũ hóa tối ưu mà không phải trông chờ hoàn toàn vào test lão hóa dài ngày.
Thiết kế trục khuấy độ cứng, độ đồng trục, phương án lắp cánh
Trục khuấy là chi tiết đơn giản nhưng là nguồn phát sinh rung động và sai lệch dòng chảy nếu không được thiết kế đúng. Ở dung tích 1 lít, độ dài trục ngắn nhưng tốc độ có thể lên tới 2000–3000 vòng/phút, nên độ đồng trục và cân bằng động cánh khuấy phải được đảm bảo.
Vật liệu trục thường là inox 304 hoặc 316, đường kính từ 8–16 mm tùy tải. Độ cứng vững đủ giúp hạn chế cong võng khi làm việc với hệ nhớt cao. Phương án lắp cánh phổ biến là dùng chốt chặn hoặc collet, cho phép thay đổi nhanh loại cánh turbine, mái chèo, chân vịt hoặc đĩa răng cưa mà không cần dụng cụ phức tạp. Với máy khuấy thí nghiệm 1 lít chuyên dùng cho sơn, việc hoán đổi cánh phân tán và cánh hòa tan trong cùng một trục giúp rút ngắn thời gian thao tác.

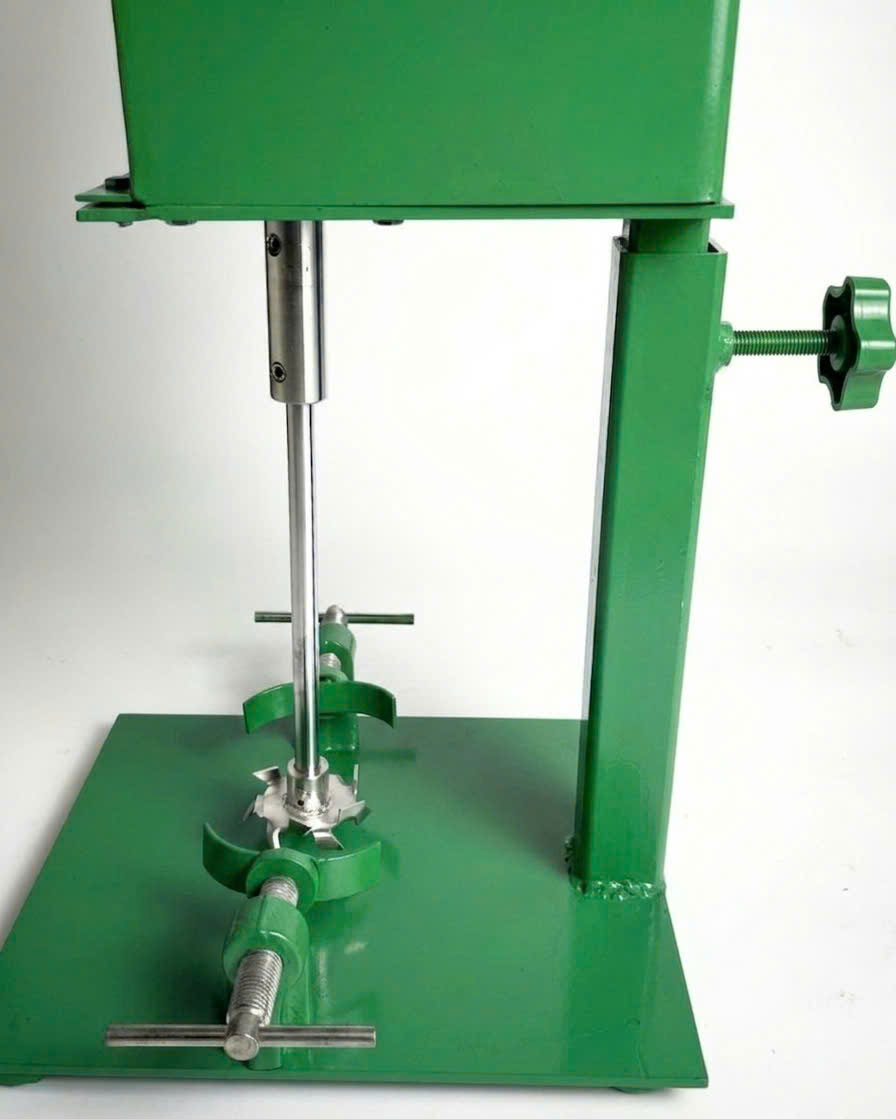

Thiết kế khung, đế máy và cơ cấu chống rung
Khung và đế máy tưởng chừng chỉ là phần phụ nhưng quyết định rất nhiều tới sự ổn định dữ liệu. Đế đủ nặng, diện tích tiếp xúc bàn lớn giúp giảm dao động toàn bộ cụm khi chạy ở tốc độ cao. Một số thiết kế dùng thêm cao su kỹ thuật hoặc chân chống rung để tách rung do motor truyền xuống mặt bàn.

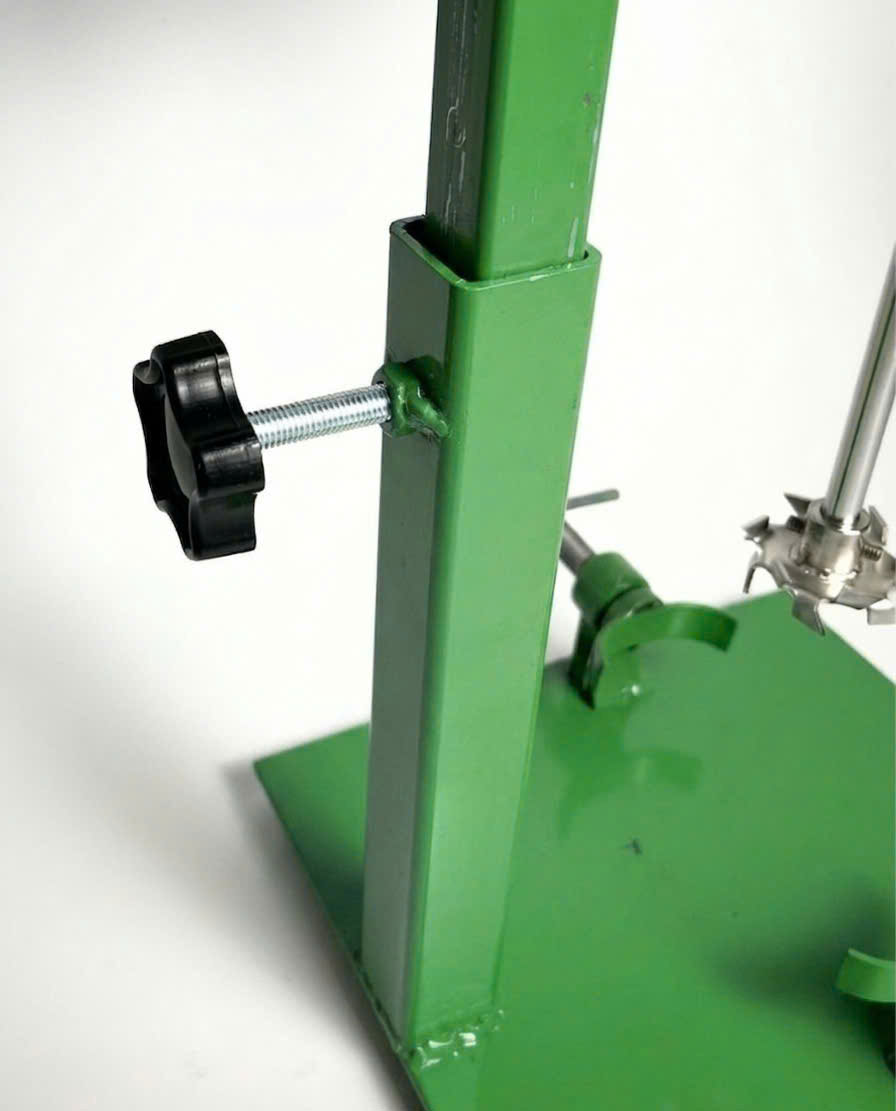

Cơ cấu nâng hạ trục khuấy cần mượt, không rơ, để chiều cao cánh trong bình được thiết lập chính xác theo thông số R&D. Với máy khuấy 1 lít, nhiều phòng lab chọn dạng trụ vuông kết hợp tay vặn khóa nhanh, góc trục thẳng đứng, giúp việc đặt bình thủy tinh hoặc inox dễ dàng, giảm nguy cơ lệch trục gây va đập cánh vào thành bình.
Hệ cánh khuấy trên máy thí nghiệm 1 lít
Cánh turbine, cánh mái chèo, cánh chân vịt và phạm vi sử dụng
Máy khuấy thí nghiệm 1 lít có thể coi là nền tảng để kỹ sư thử nghiệm linh hoạt nhiều kiểu cánh, từ đó rút ra cấu hình phù hợp nhất để chuyển lên pilot. Ba nhóm cánh cơ bản thường dùng là turbine, mái chèo và chân vịt.
Cánh turbine (Radial Flow Turbine) tạo dòng hướng tâm mạnh, thích hợp cho hệ có baffle, dùng để phân tán khí, huyền phù hạt hoặc trộn hệ có độ nhớt trung bình. Trong phòng lab, loại này giúp mô phỏng tốt quá trình khí hóa, tạo bọt hoặc phản ứng có sinh khí.
Cánh mái chèo cho dòng chảy thấp, êm, phù hợp khuấy đồng nhất dung dịch loãng, hệ muối vô cơ, hoặc khi cần hạn chế tạo bọt. Với mỹ phẩm dạng lotion hoặc gel nhẹ, mái chèo có thể được dùng ở giai đoạn làm nguội để tránh phá vỡ cấu trúc đã hình thành.
Cánh chân vịt tạo dòng hướng trục mạnh, bơm lưu chất theo chiều dọc, hữu ích khi cần trao đổi nhiệt nhanh hoặc khi trộn hệ có gradient nồng độ theo chiều cao. Trong máy khuấy thí nghiệm sơn 1 lít, chân vịt thường kết hợp với đĩa răng cưa ở giai đoạn cuối để đồng nhất sau phân tán.

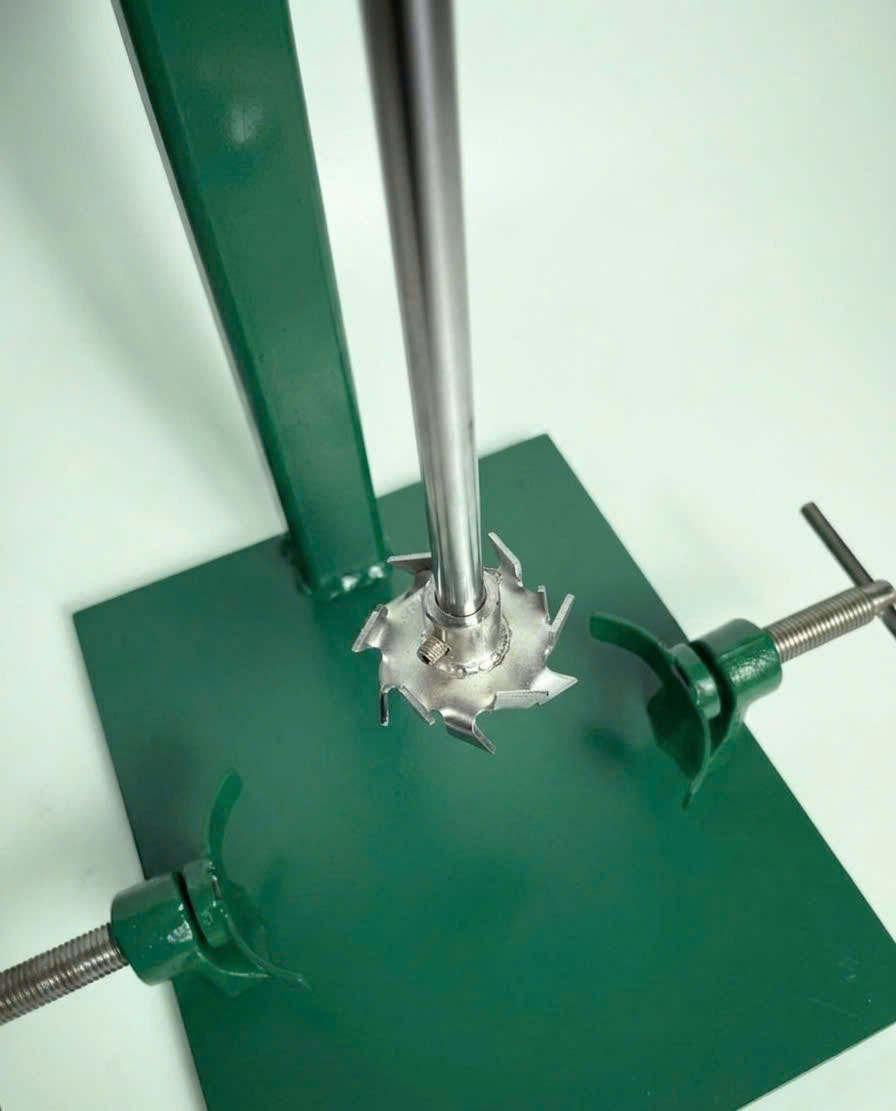

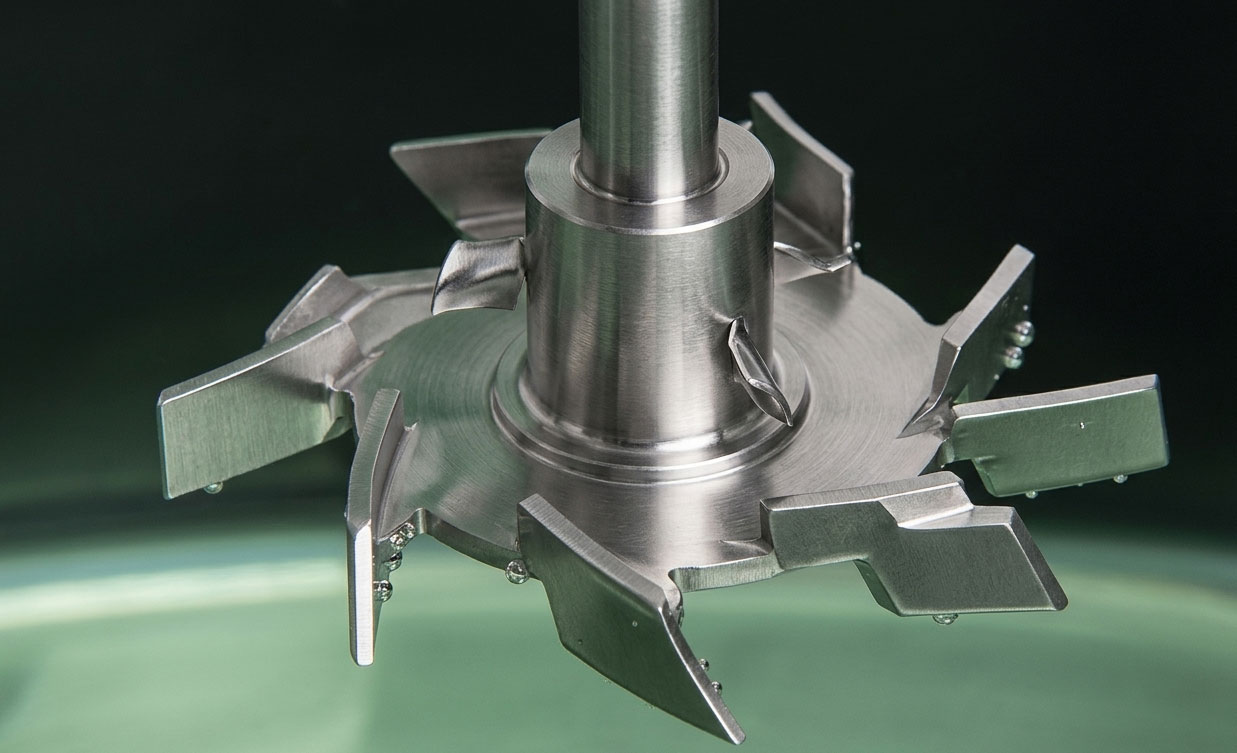

Cánh phân tán đĩa răng cưa cho hệ sơn và pigment
Đĩa răng cưa là lựa chọn gần như mặc định cho phân tán pigment và bột độn trong hệ sơn, mực in hoặc mực nước. Trong dung tích 1 lít, đường kính đĩa thường từ 30–60 mm, răng được thiết kế để tạo vùng vận tốc cắt cao ngay sát biên đĩa, giúp phá vỡ agglomerate và đưa từng hạt vào môi trường nhựa hoặc dung môi.
Khi thiết kế máy khuấy thí nghiệm sơn 1 lít, khoảng cách từ đĩa tới đáy bình và tốc độ quay được tối ưu để cân bằng giữa lực cắt và gia nhiệt. Nếu tốc độ quá cao, ma sát và va chạm tăng làm nhiệt độ hệ tăng nhanh, có thể ảnh hưởng đến độ bay hơi dung môi và hành vi nhựa, gây sai lệch so với điều kiện thực tế dây chuyền có hệ làm mát tốt hơn.
Ảnh hưởng của đường kính cánh, chiều cao đặt cánh tới dòng chảy
Tỷ lệ đường kính cánh (D) so với đường kính bình (T) là tham số cơ bản khi scale-up. Với bình 1 lít, D/T thường nằm trong khoảng 0,3–0,5. D nhỏ cho phép chạy tốc độ cao hơn mà không gây văng bắn, trong khi D lớn tạo lưu lượng tổng lớn ở cùng tip speed.
Chiều cao đặt cánh so với đáy bình quyết định sự hình thành vùng chết. Nếu cánh đặt quá cao, phần đáy bình có thể gần như không được khuấy, tạo lắng cục bộ hoặc gradient nồng độ. Vì vậy, trên máy khuấy 1 lít, kỹ sư thường thử nhiều mức chiều cao để quan sát, sau đó cố định một giá trị “chuẩn” và đưa vào quy trình thao tác.
Nguyên lý tạo dòng khuấy trong bình 1 lít
Dòng hướng trục, hướng tâm và vùng chết
Với cùng một máy, chỉ cần thay đổi kiểu cánh và tốc độ là cấu trúc dòng trong bình 1 lít đã khác hẳn. Cánh chân vịt thiên về dòng hướng trục, kéo chất lỏng từ trên xuống dưới hoặc ngược lại, trong khi cánh turbine thiên về hướng tâm, tạo vòng xoáy quanh trục và ném chất lỏng vào thành bình.
Vùng chết thường xuất hiện ở góc đáy, vùng sát mặt thoáng hoặc các “góc khuất” phía sau baffle. Trong R&D công thức keo, hồ hoặc huyền phù, việc xác định và giảm vùng chết rất quan trọng, vì các tiểu vùng này thường là nơi xuất hiện vón cục hoặc hiện tượng chưa wet hoàn toàn bột.
Hiện tượng tạo xoáy, hút khí và cách khống chế
Khi chạy tốc độ cao trên máy khuấy 1 lít, hiện tượng tạo phễu xoáy ở mặt thoáng và hút khí xuống dưới là điều thường gặp. Một số ứng dụng như sục khí, oxy hóa cần hiện tượng này, nhưng với sơn, mực in, nhũ tương thì bọt khí là vấn đề lớn, ảnh hưởng độ bóng, độ bền cơ học và cảm quan.
Cách khống chế bao gồm giảm tốc độ bề mặt nhưng giữ tip speed cục bộ bằng cách tăng D cánh trong giới hạn cho phép, thêm baffle để chuyển một phần dòng xoáy bề mặt thành dòng rối bên trong, hoặc điều chỉnh chiều cao mực chất lỏng sao cho phễu không “chạm” tới cánh. Ở máy khuấy thí nghiệm 1 lít, bao bì bình trong suốt cho phép quan sát trực quan, là cơ sở hữu ích trước khi mô phỏng CFD hoặc tính toán chi tiết.
Tương quan giữa tốc độ khuấy, độ nhớt và lực cắt
Chìa khóa để dùng máy khuấy thí nghiệm như một công cụ kỹ thuật thực thụ là hiểu mối tương quan giữa tốc độ vòng quay (N), độ nhớt biểu kiến của hệ và lực cắt sinh ra. Với hệ Newton, quan hệ này khá trực tiếp, nhưng với sơn, gel hoặc crème thường là hệ phi Newton, độ nhớt phụ thuộc vào chính tốc độ cắt.
Do đó, khi báo cáo kết quả thí nghiệm, việc chỉ ghi “khuấy ở 1000 vòng/phút trong 30 phút” là chưa đủ. Cần kèm theo thông tin về loại cánh, D/T, nhiệt độ và xu hướng thay đổi dòng tải motor theo thời gian. Ở quy mô 1 lít, các thông số này dễ kiểm soát, là nền tảng cho phân tích chuyên sâu về cấu trúc lưu biến của sản phẩm.
Ứng dụng nâng cao của máy khuấy thí nghiệm 1 lít
Thí nghiệm phân tán, nhũ hóa, hòa tan nhanh
Với cấu hình linh hoạt, máy khuấy thí nghiệm 1 lít có thể đảm nhận chuỗi nhiệm vụ từ hòa tan muối vô cơ tốc độ cao, phân tán bột màu kích thước micromet, đến nhũ hóa hệ dầu – nước với nhiều chất hoạt động bề mặt khác nhau. Mỗi ứng dụng đòi hỏi sự kết hợp riêng giữa tip speed, thời gian lưu và chu trình nạp nguyên liệu.
Trong hệ phân tán, yếu tố quyết định là lực cắt và phân bố thời gian tiếp xúc hạt trong vùng cắt cao. Còn với hệ nhũ hóa, ngoài lực cắt, thứ tự pha dầu – nước, nhiệt độ pha trộn và chế độ làm nguội cũng ảnh hưởng mạnh tới kích thước hạt nhũ và độ ổn định.
Khảo sát độ ổn định hệ huyền phù, nhũ tương
Máy khuấy 1 lít là công cụ hữu ích để tạo ra các mẫu chuẩn cho thử nghiệm lão hóa tăng tốc, chu trình nóng – lạnh hoặc test ly tâm. Khi các điều kiện khuấy được mô tả đủ chi tiết, kỹ sư có thể liên hệ được mối quan hệ giữa lịch sử xử lý cơ học và hành vi tách lớp, kết tụ sau bảo quản.
Ví dụ, trong hệ nhũ tương mỹ phẩm, thay đổi nhẹ cấu hình cánh hoặc tốc độ trong giai đoạn làm nguội đã có thể dẫn đến khác biệt đáng kể về độ bóng, cảm giác bôi và khả năng chịu sốc nhiệt. Đó là lý do những phòng R&D giàu kinh nghiệm luôn định nghĩa chặt chẽ thông số máy khuấy thí nghiệm 1 lít trong SOP.
Mô phỏng các điều kiện cực trị trước khi lên pilot
Không phải lúc nào cũng có điều kiện thử mọi kịch bản xấu trên hệ pilot, vì chi phí nguyên liệu và thời gian máy. Do đó, việc “stress test” công thức ở quy mô 1 lít là phương án kinh tế hơn. Có thể tăng tốc độ lên mức cao hơn bình thường, thay đổi trật tự nạp hoặc cố ý giảm thời gian trộn để xem sản phẩm chịu đựng sai lệch thao tác đến đâu.
Với máy khuấy thí nghiệm sơn 1 lít, nhiều nhóm R&D còn dùng để thử biên độ thay đổi pigment/binder, tốc độ phân tán cực đại mà không gây float, floc hoặc lắng nhanh. Thông tin này rất quý khi chuyển giao công thức cho nhà máy với mặt bằng thiết bị khác nhau.
Liên hệ giữa thông số trên máy khuấy thí nghiệm và dây chuyền thực tế
Cách quy đổi số vòng quay và tip speed
Yếu tố quan trọng nhất khi nối dữ liệu lab với thực tế là tip speed (vận tốc đầu cánh), được tính bằng π·D·N. Khi chuyển từ máy khuấy thí nghiệm 1 lít lên bồn 500 lít, D thay đổi đáng kể, nên không thể giữ nguyên số vòng quay, mà phải giữ tương đương tip speed hoặc một tiêu chí dòng chảy khác như số Reynolds, số Power.
Trong thực hành, kỹ sư thường chọn giữ tip speed tương đương cho các giai đoạn cần lực cắt cao (phân tán, nhũ hóa), và điều chỉnh lại dựa trên quan sát dòng chảy thực tế tại pilot. Bảng ghi chú thông số từ máy 1 lít là cơ sở để tính toán khoảng tốc độ mục tiêu khi thiết kế cánh và hộp số cho dây chuyền.
Những sai lệch khó tránh khi scale-up từ 1 lít
Dù chuẩn hóa tốt tới đâu, việc scale-up từ 1 lít lên hàng trăm lít vẫn tồn tại sai lệch khó loại bỏ hoàn toàn. Tỷ lệ D/T, số lượng cánh theo chiều cao, có hay không có baffle, chế độ trao đổi nhiệt và quãng đường vận chuyển nội bộ đều thay đổi. Vì vậy, máy khuấy 1 lít nên được xem như công cụ định hướng, không phải mô hình thu nhỏ hoàn hảo.
Điểm mạnh của nó là giúp xác định vùng thông số “an toàn”: khoảng tip speed, thời gian khuấy tối thiểu và mức phát nhiệt chấp nhận được. Trong bước thiết kế pilot, kỹ sư có thể mở rộng hoặc thu hẹp vùng này để phù hợp cấu hình thực tế bồn khuấy và công suất motor.
Gợi ý tối ưu cấu hình máy khuấy thí nghiệm 1 lít theo từng nhóm sản phẩm
Hệ sơn, mực in, pigment
Với sơn và mực in, cấu trúc hạt và độ ổn định màu phụ thuộc chặt chẽ vào quá trình phân tán. Máy khuấy thí nghiệm sơn 1 lít nên ưu tiên động cơ không chổi than hoặc AC kèm biến tần có hiển thị tốc độ thực, trục cứng vững, đĩa răng cưa đường kính khoảng 1/3 đến 1/2 đường kính bình và khả năng đạt tip speed đủ cao cho phân tán.
Song song, cần chuẩn hóa chu trình vận hành: tiền hòa tan nhựa và dung môi bằng cánh chân vịt hoặc mái chèo ở tốc độ trung bình, sau đó chuyển sang đĩa răng cưa cho giai đoạn grind. Việc này giúp tái lập đường cong độ mịn theo thời gian khuấy, làm cơ sở cho quyết định thời gian phân tán tối ưu.
Hệ mỹ phẩm, nhũ hóa dầu – nước
Với mỹ phẩm, máy khuấy thí nghiệm 1 2 lít phải tương thích tốt với bồn có gia nhiệt và làm nguội, vật liệu tiếp xúc phù hợp tiêu chuẩn vệ sinh. Cấu hình thường là cánh turbine hoặc mái chèo kết hợp tốc độ thay đổi theo giai đoạn: hòa tan, nhũ hóa, làm nguội tạo cấu trúc.
Trong hệ nhũ hóa dầu – nước, việc kiểm soát lực cắt và tốc độ làm nguội ngay trên máy 1 lít là rất quan trọng. Từ những bài test này, kỹ sư có thể xây dựng “profile khuấy – nhiệt độ” lý tưởng để yêu cầu nhà máy thiết kế jacket, bộ trao đổi nhiệt và dải tốc độ motor phù hợp.
Hệ dung dịch độ nhớt cao, keo, hồ, gel
Với hệ độ nhớt cao, ưu tiên số một là mô-men và độ cứng trục, sau đó mới đến tốc độ tối đa. Máy khuấy 1 lít cho keo, hồ, gel cần motor dư mô-men ở dải tốc độ thấp, trục đường kính lớn hơn, cánh mái chèo hoặc cánh đặc biệt cho hệ phi Newton, hạn chế tạo kênh chảy.
Ngoài ra, nên có khả năng ghi nhận biến thiên tải motor theo thời gian để nhận diện điểm gel hoặc vùng chuyển pha. Thông tin này cực kỳ hữu ích khi tối ưu trình tự nạp bột, polymer và phụ gia, giúp rút ngắn thời gian trộn và giảm rủi ro quá tải motor khi scale-up.
Khi được nhìn như một công cụ kỹ thuật thay vì chỉ “máy đảo đều”, máy khuấy thí nghiệm 1 lít trở thành mắt xích quan trọng nối giữa ý tưởng công thức và dây chuyền sản xuất. Cấu hình động cơ, trục, cánh khuấy và cách thiết lập thông số không chỉ quyết định mức độ đồng nhất mẫu lab, mà còn định hình khả năng tái lập quy trình ở quy mô lớn, giảm thiểu rủi ro chi phí khi đưa sản phẩm mới ra thị trường.
