Ở các xưởng in bao bì, in ống đồng, in flexo hiện nay, yêu cầu về độ ổn định màu và độ đặc mực ngày càng khắt khe, trong khi năng suất mẻ pha mực phải lớn để theo kịp tốc độ máy in. Một hệ thống máy khuấy mực in đặc 1000 lít được thiết kế bài bản sẽ giúp kỹ sư sản xuất kiểm soát tốt hơn độ nhớt, hạn chế cặn lắng và chuẩn hóa quy trình pha mực theo tiêu chuẩn nhà máy, thay vì phụ thuộc quá nhiều vào kinh nghiệm thủ công của từng ca vận hành.
Tổng quan máy khuấy mực in đặc 1000 lít cho xưởng in
Dung tích bồn khuấy và dải độ nhớt mực phù hợp

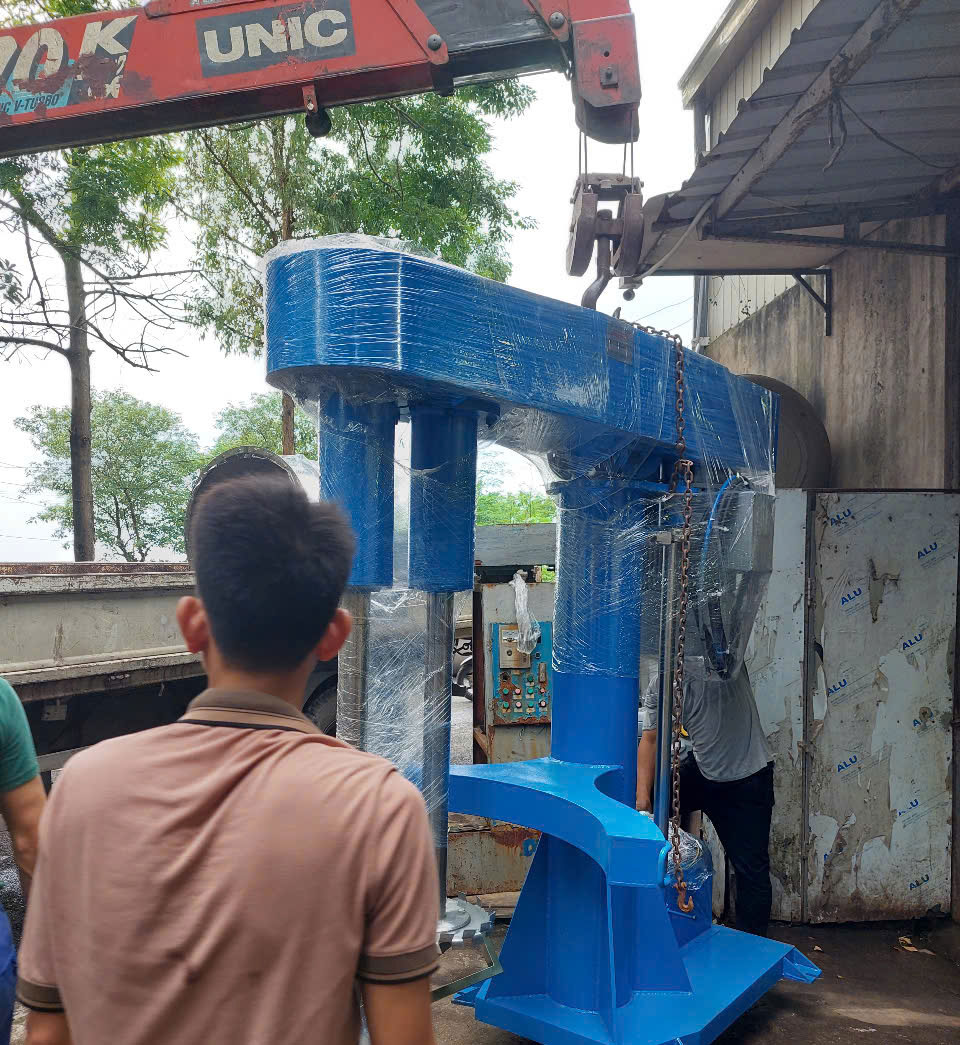

Máy khuấy mực in đặc 1000 lít được thiết kế cho dung tích làm việc khoảng 700–900 lít mực mỗi mẻ, đảm bảo còn không gian an toàn trong bồn để hạn chế trào bọt và bảo vệ trục khuấy khi vận hành ở tốc độ cao. Dải độ nhớt mực phù hợp thường nằm trong khoảng 5.000–60.000 cP, đáp ứng hầu hết các dòng mực gốc dung môi, gốc nước, mực in ống đồng, mực in flexo ở dạng đặc trước khi pha loãng theo tiêu chuẩn in.
Với các xưởng sử dụng nhiều hệ mực khác nhau, việc có một máy khuấy mực in 1000 lít loại đặc cho phép xử lý các mẻ mực base hoặc mực concentrate dung tích lớn, sau đó phân chiết sang các tank nhỏ hơn để hiệu chỉnh theo từng đơn hàng. Điều này giúp đồng nhất chất lượng mực giữa các ca sản xuất và giữa các máy in trên cùng dây chuyền.

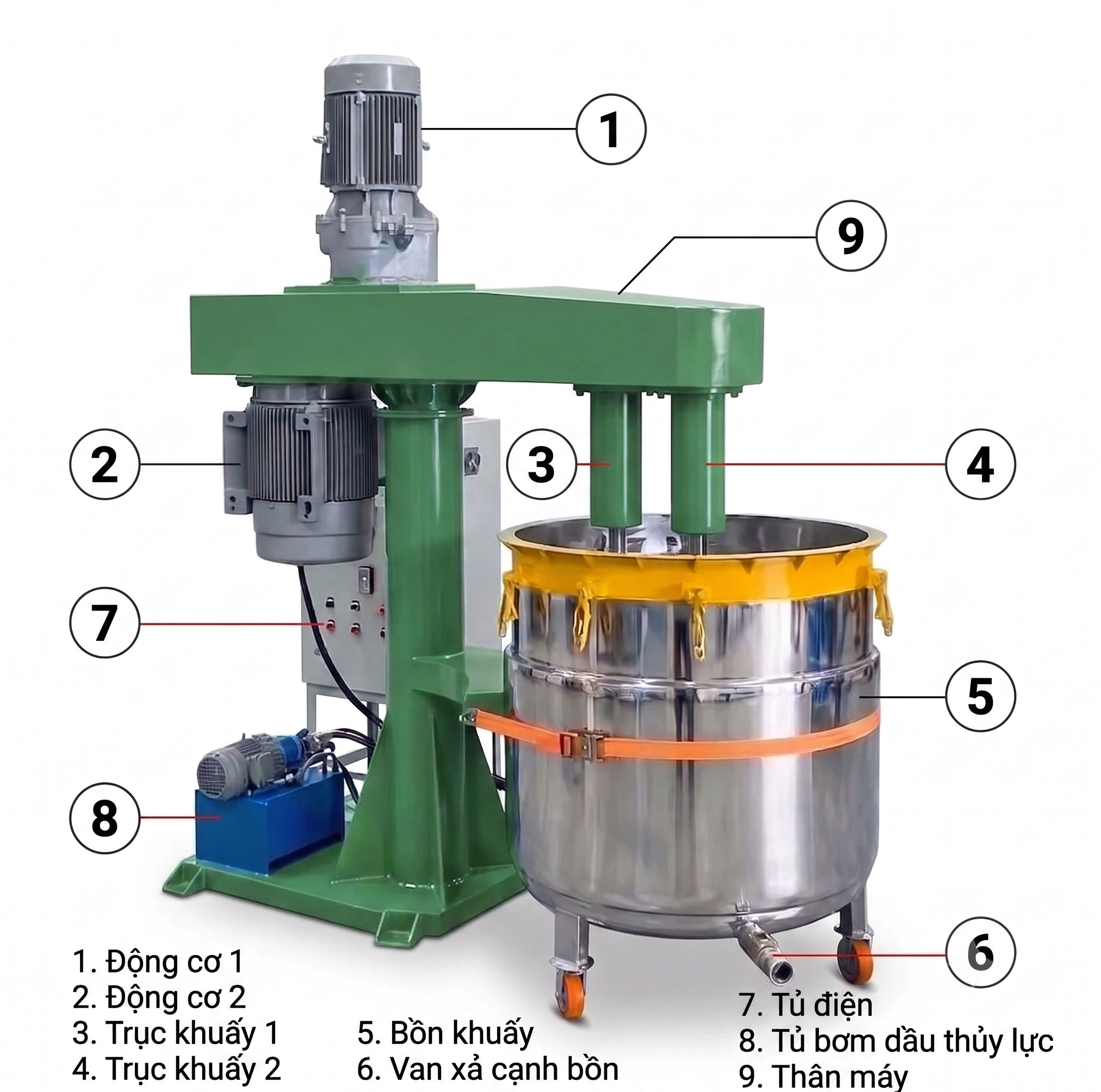

Cấu tạo chính: trục khuấy, cánh khuấy, bồn, giá đỡ, tủ điều khiển
Cấu hình tiêu chuẩn của một máy khuấy mực in công nghiệp dung tích 1000 lít bao gồm các bộ phận chính:
Trục khuấy: gia công từ thép hợp kim hoặc INOX 304/316, cân bằng động, đường kính trục tính toán theo mô-men xoắn của động cơ và độ nhớt mực, hạn chế rung lắc khi chạy ở tải cao.
Cánh khuấy: tùy chọn dạng turbine, cánh PBT, cánh phân tán high shear hoặc kết hợp nhiều tầng cánh, đảm bảo khả năng phá vón, phân tán pigment và kéo dòng mực từ đáy lên mặt bồn đồng đều.
Bồn khuấy: dung tích danh nghĩa 1000 lít, cấu tạo 2–3 lớp tùy yêu cầu, có thể tích hợp áo gia nhiệt hoặc giải nhiệt, đáy côn hoặc đáy vát để tránh đọng cặn pigment.
Giá đỡ – khung máy: kết cấu thép hoặc INOX dày, vững, chịu được tải trọng mẻ mực lớn, hạn chế cộng hưởng khi động cơ chạy ở dải tốc độ cao.

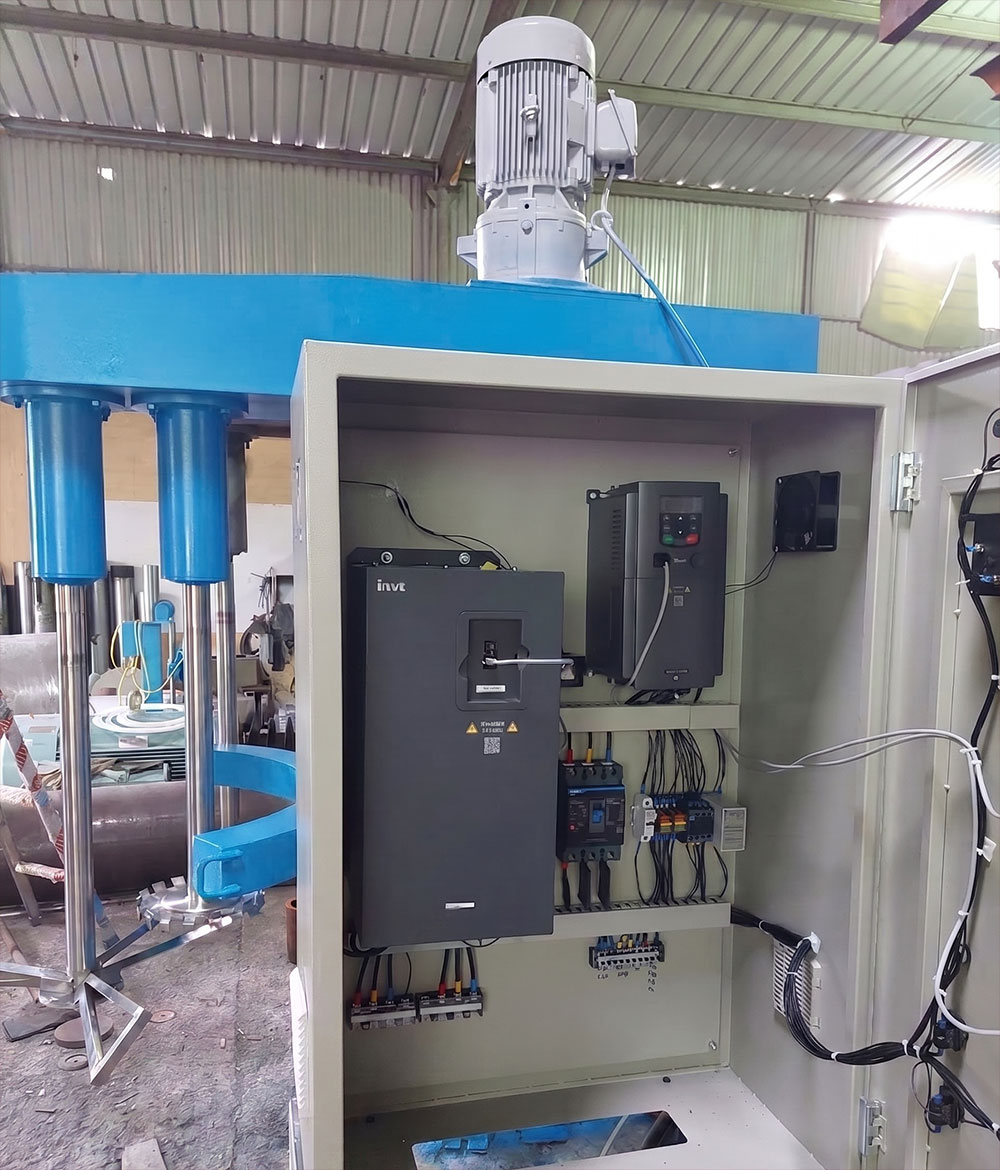

Tủ điện điều khiển: bố trí biến tần, bảo vệ quá tải, khởi động mềm, các nút điều khiển cơ bản tại chỗ và có thể mở rộng I/O để kết nối lên hệ thống điều khiển trung tâm của nhà máy.
Ứng dụng trong các dây chuyền in công nghiệp
Máy khuấy mực in đặc dung tích 1000 lít phù hợp với các dây chuyền sản xuất có nhu cầu pha mực tập trung và cấp mực liên tục cho nhiều máy in. Một số ứng dụng điển hình:
Xưởng in bao bì màng ghép, túi thực phẩm, bao bì dược phẩm sử dụng mực in ống đồng và mực flexo gốc dung môi.
Nhà máy in nhãn mác, decal, tem nhãn yêu cầu độ bám dính và độ đậm màu ổn định giữa các cuộn in.
Hệ thống pha mực trung tâm trong các tổ hợp in nhiều màu, cần mẻ mực lớn để chạy dài, giảm rủi ro lệch màu do đổi mẻ nhỏ.
Khi được bố trí hợp lý trong phòng pha mực, máy khuấy mực in công nghiệp dung tích lớn còn có thể tích hợp với hệ thống bơm chuyển mực, cân định lượng, thiết bị đo độ nhớt online, từ đó tạo thành một cụm pha mực bán tự động cho toàn nhà máy.
Đặc điểm nổi bật khi khuấy mực in đặc dung tích 1000 lít
Động cơ công suất lớn, chịu tải tốt với mực độ đặc cao

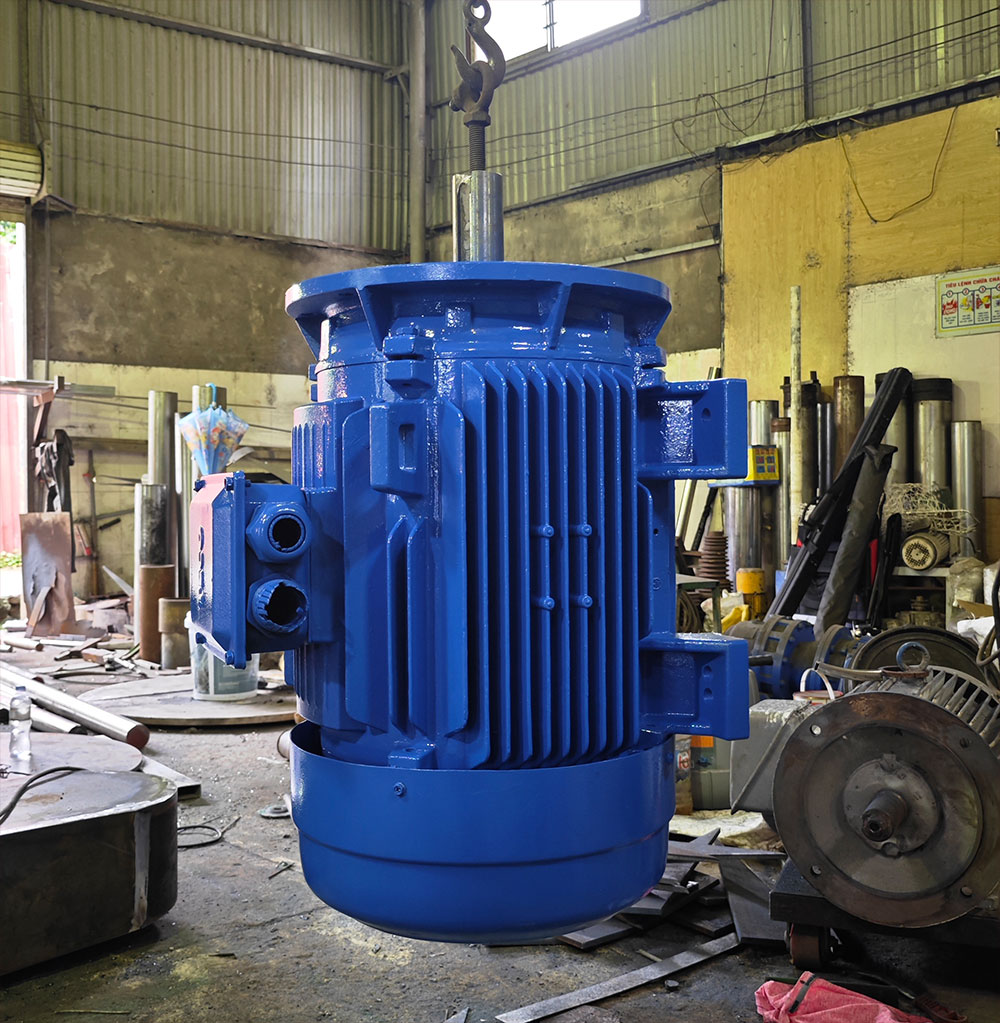

Đối với mực có độ đặc cao, đặc biệt là mực base chứa hàm lượng pigment lớn, động cơ là yếu tố quyết định. Máy khuấy mực in đặc 1000 lít thường sử dụng động cơ điện 3 pha công suất từ 7,5 kW đến 18,5 kW tùy cấu hình cánh khuấy và yêu cầu công nghệ.
Động cơ có cấp bảo vệ IP55 trở lên và cấp cách điện F, kết hợp bộ truyền động trục trực tiếp hoặc hộp số giảm tốc giúp mô-men xoắn lớn, khởi động mẻ mực đặc không bị ì. Hệ thống bảo vệ quá tải, rơ-le nhiệt, cảm biến dòng cho phép dừng máy khi mực quá đặc hoặc trục bị kẹt, hạn chế hư hỏng cơ khí.
Thiết kế cánh khuấy tối ưu giúp phân tán màu đồng đều
Để đạt được độ đồng nhất màu và hạn chế vón cục pigment, cánh khuấy được thiết kế dựa trên tính toán thủy động lực học, phối hợp giữa khả năng tạo lực cắt (shear) và khả năng tuần hoàn dòng mực trong toàn bộ thể tích bồn.
Các cấu hình cánh phổ biến cho máy khuấy mực in 1000 lít loại đặc là cánh turbine nhiều tầng, cánh phân tán đĩa răng cưa ở gần đáy bồn và thêm một tầng cánh PBT ở phía trên để kéo dòng. Nhờ vậy, ngay cả với mẻ mực độ nhớt cao, pigment và phụ gia vẫn được phân tán đều, màu in ổn định trên suốt chiều dài cuộn in.
Khung máy, bồn khuấy thép/INOX chịu mài mòn hóa chất in
Mực in dung môi, đặc biệt là các hệ sử dụng toluene, MEK, ethanol… có yêu cầu cao về khả năng chống ăn mòn. Vì vậy, bồn và các chi tiết tiếp xúc trực tiếp với mực thường được gia công từ INOX 304 hoặc 316, độ dày thành bồn 3–6 mm tùy đường kính.
Khung máy có thể dùng kết cấu thép sơn epoxy hoặc hoàn toàn bằng INOX theo tiêu chuẩn vệ sinh của từng nhà máy. Các vị trí mối hàn trong bồn được mài nhẵn, hạn chế bám cặn, hỗ trợ công tác vệ sinh định kỳ khi chuyển màu hoặc đổi hệ mực.
Điều chỉnh tốc độ khuấy linh hoạt cho từng loại mực
Máy khuấy mực in công nghiệp dung tích lớn thường được tích hợp biến tần, cho phép điều chỉnh tốc độ khuấy trong dải rộng, ví dụ 50–600 vòng/phút tùy yêu cầu công nghệ. Giai đoạn đầu khi mực còn rất đặc, kỹ thuật viên có thể chạy ở tốc độ thấp để tránh quá tải động cơ, sau đó tăng dần khi dung môi và phụ gia đã hòa trộn đều.
Khả năng điều chỉnh tốc độ linh hoạt cũng giúp tối ưu quá trình khử bọt, tránh cuốn khí vào mực, đồng thời kiểm soát nhiệt độ mẻ khuấy, không làm biến tính nhựa hoặc phụ gia nhạy nhiệt.
Lợi ích vận hành cho nhà máy in công nghiệp
Tăng độ ổn định màu, hạn chế cặn lắng trong quá trình in
Khi mực được khuấy trong bồn 1000 lít với điều kiện lực cắt và tuần hoàn dòng phù hợp, pigment và nhựa được phân tán tốt, hạn chế hiện tượng lắng cặn trong đường ống cấp mực và tank trung gian. Điều này giúp màu in ổn định hơn trong các đơn hàng chạy dài, giảm sai lệch màu giữa đầu và cuối cuộn.
Đối với các dây chuyền in tốc độ cao, việc duy trì mực ở trạng thái đồng nhất giúp giảm hiện tượng sọc, chấm kim, vùng màu không đều, từ đó giảm tỷ lệ phế phẩm, tránh phải chỉnh sửa file in hoặc thay trục in giữa chừng.
Rút ngắn thời gian chuẩn bị mực, giảm phụ thuộc nhân công
Với một máy khuấy mực in đặc 1000 lít, toàn bộ mẻ mực base có thể được chuẩn bị tập trung trước giờ chạy máy, thay vì chia nhỏ cho nhiều thùng nhỏ khuấy thủ công. Thời gian hòa trộn, nghiền phân tán được rút ngắn đáng kể khi sử dụng cánh khuấy chuyên dụng và động cơ công suất đủ lớn.
Quy trình pha mực được chuẩn hóa qua các công thức mẻ, thông số tốc độ – thời gian khuấy, hạn chế phụ thuộc vào tay nghề từng công nhân. Kỹ sư sản xuất dễ dàng đào tạo nhân sự mới, duy trì chất lượng ổn định qua các ca.
Hạn chế hao hụt mực, tối ưu chi phí mỗi mẻ sản xuất
Thiết kế đáy bồn côn, trục khuấy vươn sát đáy và các vị trí xả mực được tính toán kỹ giúp giảm lượng mực tồn đáy sau mỗi mẻ. Các đường ống xả, van đáy được bố trí thuận tiện cho việc thu hồi và vệ sinh, hạn chế lượng mực phải bỏ đi khi đổi màu.
Khi mực được khuấy đồng nhất, việc hiệu chỉnh màu trên máy in cũng ít phải bổ sung pigment hoặc dung môi hơn, tiết kiệm đáng kể chi phí phụ gia và giảm lãng phí thời gian căn chỉnh.
Thiết kế ưu tiên an toàn vận hành và vệ sinh bảo dưỡng
Bên cạnh hiệu quả khuấy, yếu tố an toàn luôn được chú trọng với các máy khuấy mực in công nghiệp. Các bộ phận quay được che chắn, có công tắc an toàn khi mở nắp, khóa liên động để tránh khởi động máy khi nắp bồn đang mở.
Vị trí thay phốt chặn, ổ bi, kiểm tra phớt cơ khí được bố trí dễ tiếp cận, giúp đội bảo trì có thể thực hiện bảo dưỡng định kỳ mà không cần tháo dỡ toàn bộ máy. Bề mặt bồn nhẵn, ít góc chết giúp vệ sinh nhanh khi đổi màu, rút ngắn thời gian dừng máy giữa các đơn hàng.
Tùy chọn cấu hình cho từng xưởng in
Lựa chọn loại cánh khuấy theo độ nhớt mực in
Mỗi nhà máy có dải độ nhớt và loại mực khác nhau, vì vậy việc lựa chọn cấu hình cánh khuấy là yếu tố then chốt. Với mực độ nhớt thấp hơn, có thể ưu tiên cánh tạo dòng lưu thông mạnh, trong khi với mực in đặc cần tăng lực cắt để phá vón và phân tán pigment.
Thông thường, nhà cung cấp sẽ đề xuất 2–3 phương án cánh, sau đó thử nghiệm thực tế với mực của nhà máy để chốt cấu hình. Điều này giúp đảm bảo máy khuấy mực in đặc 1000 lít đạt hiệu quả cao nhất trong điều kiện sản xuất thực tế thay vì chỉ dựa trên thông số lý thuyết.
Thêm biến tần, đồng hồ tốc độ, cảm biến nhiệt độ
Bên cạnh biến tần điều chỉnh tốc độ cơ bản, nhiều xưởng in lựa chọn tăng thêm các tính năng như hiển thị tốc độ khuấy, cài đặt trước các mức tốc độ cho từng công thức mẻ, tích hợp cảm biến nhiệt độ mực để kiểm soát trong biên độ cho phép của từng hệ nhựa.
Các thông số này có thể được đưa về hệ thống SCADA hoặc MES để lưu trữ lịch sử mẻ, phục vụ công tác truy vết khi cần đánh giá lại chất lượng mực sau một thời gian sản xuất.
Giải pháp nắp bồn kín, hút mùi, khống chế bay hơi dung môi
Đối với các dây chuyền sử dụng mực gốc dung môi, vấn đề bay hơi và mùi trong phòng pha mực là mối quan tâm lớn. Vì vậy, nhiều máy khuấy mực in công nghiệp 1000 lít được trang bị nắp bồn kín, có cửa nạp nguyên liệu và cửa kiểm tra riêng, hạn chế tối đa dung môi bay trực tiếp ra môi trường.
Hệ thống ống hút mùi, quạt hút có thể đấu nối trực tiếp vào nắp bồn, đưa hơi dung môi về hệ thống xử lý tập trung của nhà máy. Vừa đảm bảo an toàn sức khỏe cho công nhân, vừa giữ nồng độ dung môi trong mực ổn định hơn khi khuấy.
Hỗ trợ kỹ thuật và lộ trình đầu tư máy khuấy mực 1000 lít
Tư vấn bố trí máy trong mặt bằng xưởng hiện có
Khi đầu tư máy khuấy mực in đặc 1000 lít, việc bố trí vị trí đặt máy, hướng xả mực, đường đi của xe nâng, khu vực chứa nguyên liệu và vùng cấp mực cho máy in là những điểm cần tính toán từ đầu. Đội ngũ kỹ thuật của nhà cung cấp có thể phối hợp cùng kỹ sư sản xuất để đề xuất phương án bố trí tối ưu.
Mục tiêu là rút ngắn quãng đường di chuyển mực, giảm số lần bơm chuyển, đồng thời đảm bảo an toàn phòng nổ, thông gió và vệ sinh khu vực pha mực.
Hỗ trợ chạy thử với mực thực tế của nhà máy
Để chắc chắn máy đáp ứng yêu cầu, nhiều dự án sẽ có giai đoạn chạy thử với mực thực tế của nhà máy in. Qua đó, hai bên có thể điều chỉnh lại cấu hình cánh khuấy, tốc độ, thời gian khuấy, cũng như đánh giá hiệu quả phân tán màu, độ ổn định độ nhớt sau thời gian lưu trữ.
Giai đoạn này cũng là lúc đào tạo đội ngũ vận hành, chuyển giao các thông số mẻ chuẩn và lưu ý bảo dưỡng cho từng cụm thiết bị.
Chính sách bảo hành, bảo trì định kỳ và thay thế linh kiện
Với một thiết bị làm việc liên tục như máy khuấy mực, chế độ bảo hành, bảo trì và khả năng cung cấp linh kiện trong nước là những yếu tố ảnh hưởng trực tiếp đến tính sẵn sàng máy. Các chi tiết hao mòn như phốt chặn, ổ bi, cánh khuấy, cảm biến nên có sẵn hoặc thời gian cung ứng ngắn để không ảnh hưởng kế hoạch sản xuất.
Kế hoạch bảo trì định kỳ gồm kiểm tra rung, kiểm tra khe hở phốt, vệ sinh bồn và hệ thống đường ống giúp thiết bị hoạt động ổn định, giảm nguy cơ dừng máy đột xuất do hư hỏng cơ khí.
Gợi ý bước tiếp theo để nhận báo giá và demo kỹ thuật
Để lựa chọn đúng cấu hình máy khuấy mực in đặc 1000 lít phù hợp, người phụ trách kỹ thuật nên chuẩn bị trước các thông tin như loại mực, dải độ nhớt, yêu cầu dung tích thực tế mỗi mẻ, mặt bằng xưởng và yêu cầu kết nối với các thiết bị hiện hữu. Từ đó, nhà cung cấp có thể đưa ra phương án chi tiết, kèm bản vẽ, thông số kỹ thuật và kế hoạch triển khai rõ ràng.
Việc đầu tư đúng cho hệ thống máy khuấy mực in công nghiệp dung tích 1000 lít không chỉ là nâng cấp một thiết bị đơn lẻ, mà là bước tối ưu toàn bộ chuỗi pha mực – cấp mực – in ấn trong nhà máy. Khi mực được chuẩn hóa và kiểm soát tốt ngay từ khâu khuấy trộn, mọi công đoạn phía sau đều hưởng lợi: ít dừng máy, ít phế phẩm, màu in ổn định và dễ dàng đáp ứng các tiêu chuẩn khắt khe của khách hàng cuối.
