Ở ngưỡng sản lượng từ vài tấn đến hàng chục tấn mực mỗi ngày, việc lựa chọn đúng máy khuấy mực in 2000 lít quyết định trực tiếp đến độ ổn định đơn hàng, chi phí vận hành và khả năng mở rộng công suất trong tương lai. Nhiều nhà máy đã phải trả giá bằng những mẻ mực tách lớp, đổi màu hoặc quá tải thiết bị chỉ vì cấu hình máy khuấy không phù hợp với thực tế vận hành.

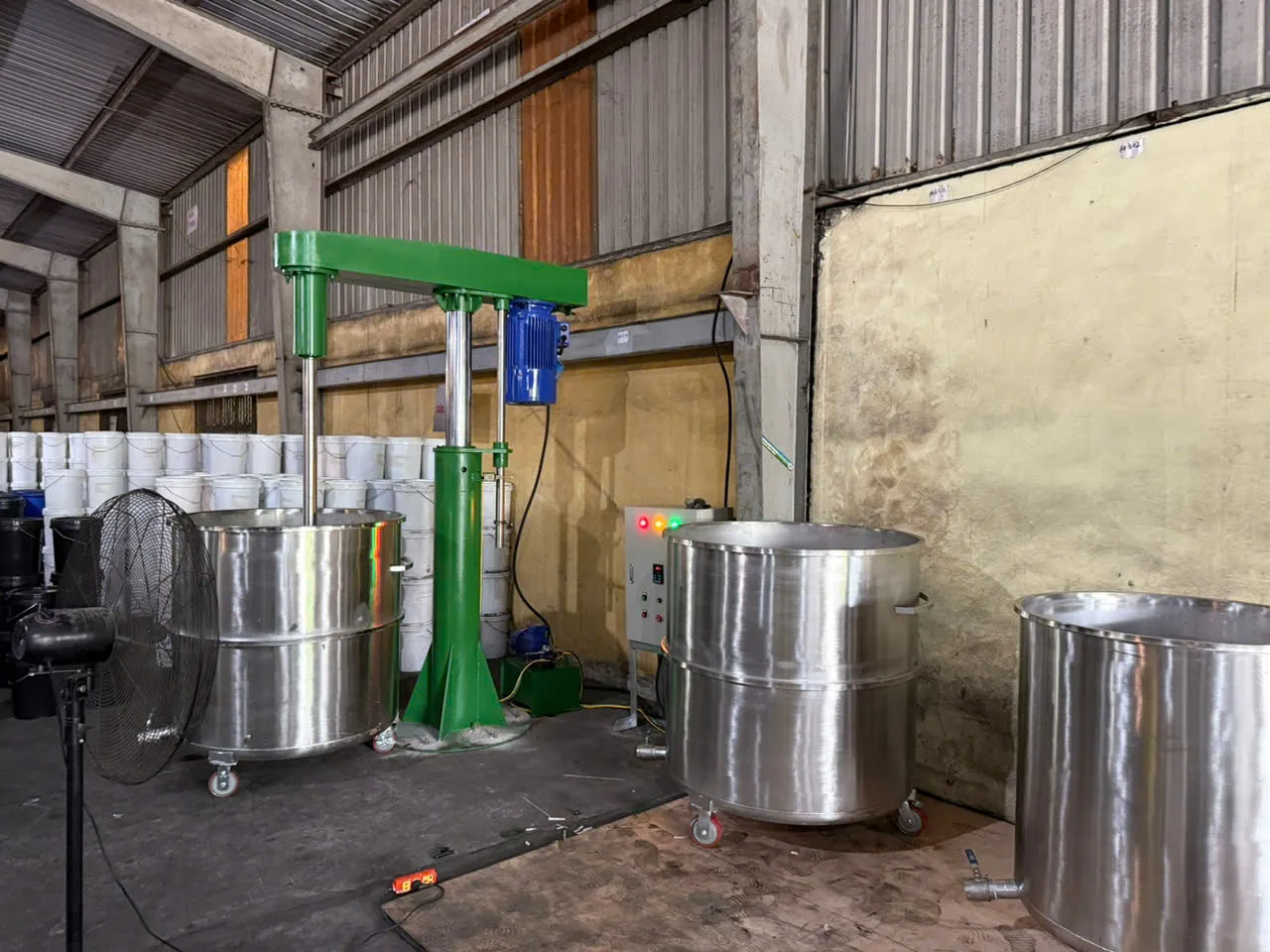

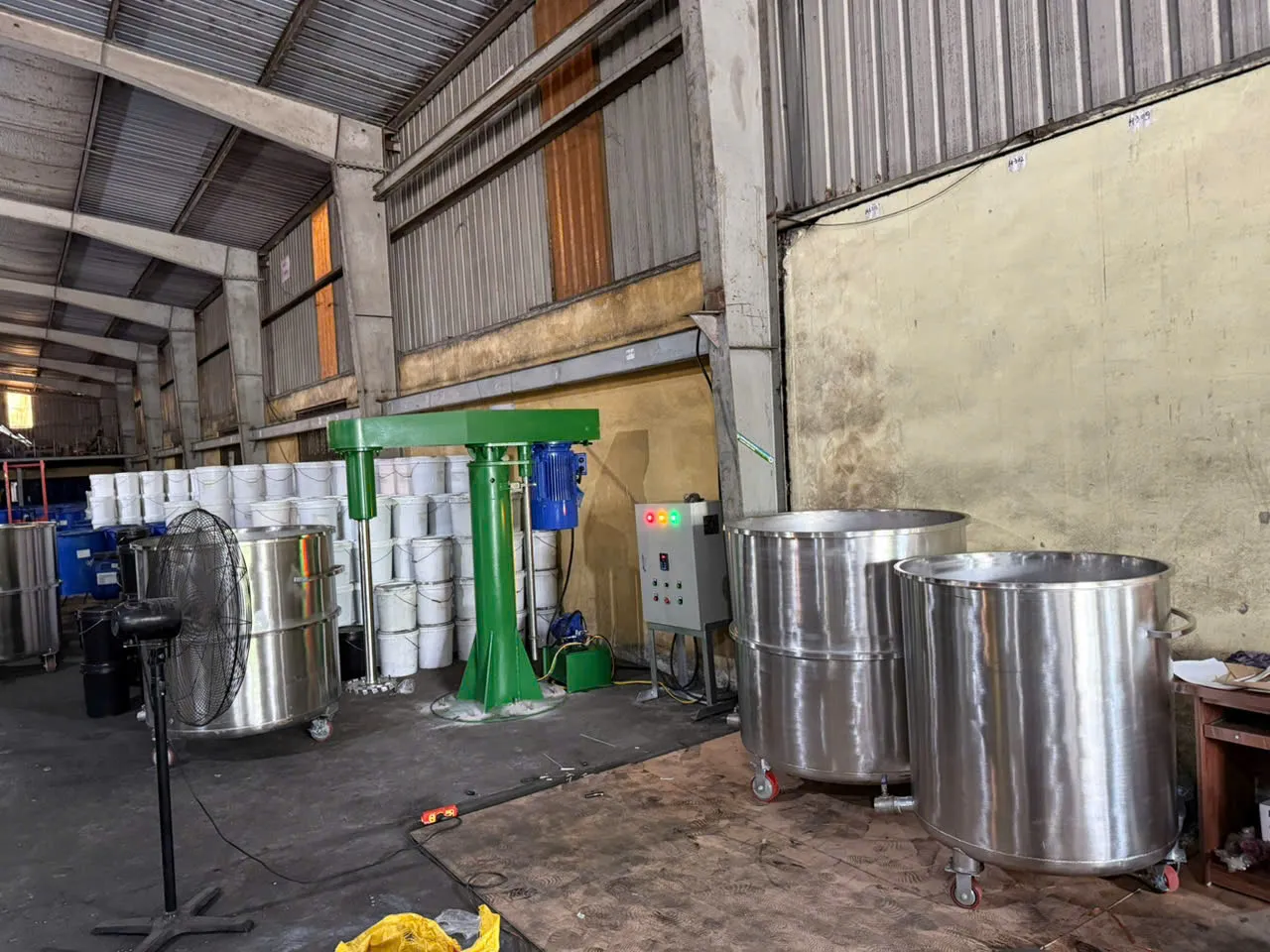

Tổng quan về máy khuấy mực in 2000 lít cho dây chuyền công nghiệp

Máy khuấy mực in 2000 lít là thiết bị trung tâm trong dây chuyền sản xuất mực công nghiệp, đảm nhận giai đoạn hòa trộn pigment, nhựa, dung môi, phụ gia và cân chỉnh thông số trước khi chuyển sang công đoạn lọc, nghiền bi hoặc đóng gói. Đây là dung tích làm việc phù hợp với các nhà máy đang chuyển dịch từ quy mô bán thủ công sang bán tự động hoặc đã có sẵn hệ thống nghiền, chiết rót với sản lượng mỗi batch từ 1,5–2 tấn.

Dung tích 2000 lít phù hợp với quy mô nhà máy nào

Với thể tích mẻ khuấy lên đến 2000 lít, dòng máy này đặc biệt phù hợp cho:

– Nhà máy mực in vừa và lớn có sản lượng từ 500–3.000 tấn/năm, cần gom đơn hàng theo batch để dễ kiểm soát màu và độ nhớt.
– Đơn vị đang vận hành nhiều bồn khuấy dung tích nhỏ, muốn gom lại thành ít bồn hơn để giảm nhân công, tiết kiệm diện tích và hạn chế sai số pha phối thủ công.
– Dây chuyền đã có hệ thống nghiền rời, cần bồn trung gian để trộn trước và sau nghiền, bảo đảm mẻ mực in ổn định trước khi nhập bồn thành phẩm.

Nếu nhà máy thường xuyên sản xuất các mã mực chủ lực với sản lượng lặp lại lớn, máy khuấy mực 2000 lít giúp giảm số lần set up, rút ngắn thời gian vệ sinh bồn và tối ưu kế hoạch ca sản xuất.

Cấu hình máy cơ bản trong một hệ thống khuấy mực in hoàn chỉnh

Một hệ thống máy khuấy mực in 2000 lít hoàn chỉnh không chỉ là bồn và động cơ. Để vận hành ổn định, nhà máy thường cấu hình:

– Bồn khuấy chính dung tích làm việc 2000 lít, có nắp bồn, cửa quan sát, đèn chiếu sáng nội bộ và cửa thăm cho bảo trì.
– Hệ trục khuấy đứng hoặc ngang, kết hợp 2–3 cấp cánh khuấy (cánh turbine, cánh neo, cánh phân tán) tùy độ nhớt và giai đoạn phối trộn.
– Động cơ điện, hộp số, biến tần điều khiển tốc độ, tủ điều khiển trung tâm đặt rời hoặc gắn trên khung máy.
– Hệ thống phớt kín trục, gioăng nắp, mặt bích cấp/thoát liệu, cổng CIP hoặc hệ thống vệ sinh bán tự động theo yêu cầu.
– Khung đỡ, chân bồn, bậc thao tác phục vụ kiểm tra, lấy mẫu và súc rửa khi đổi màu.

Tùy từng layout nhà xưởng, máy khuấy có thể bố trí độc lập hoặc kết nối đường ống với bồn chứa dung môi, bồn pha nhựa, bồn thành phẩm và hệ thống SCADA hiện hữu.

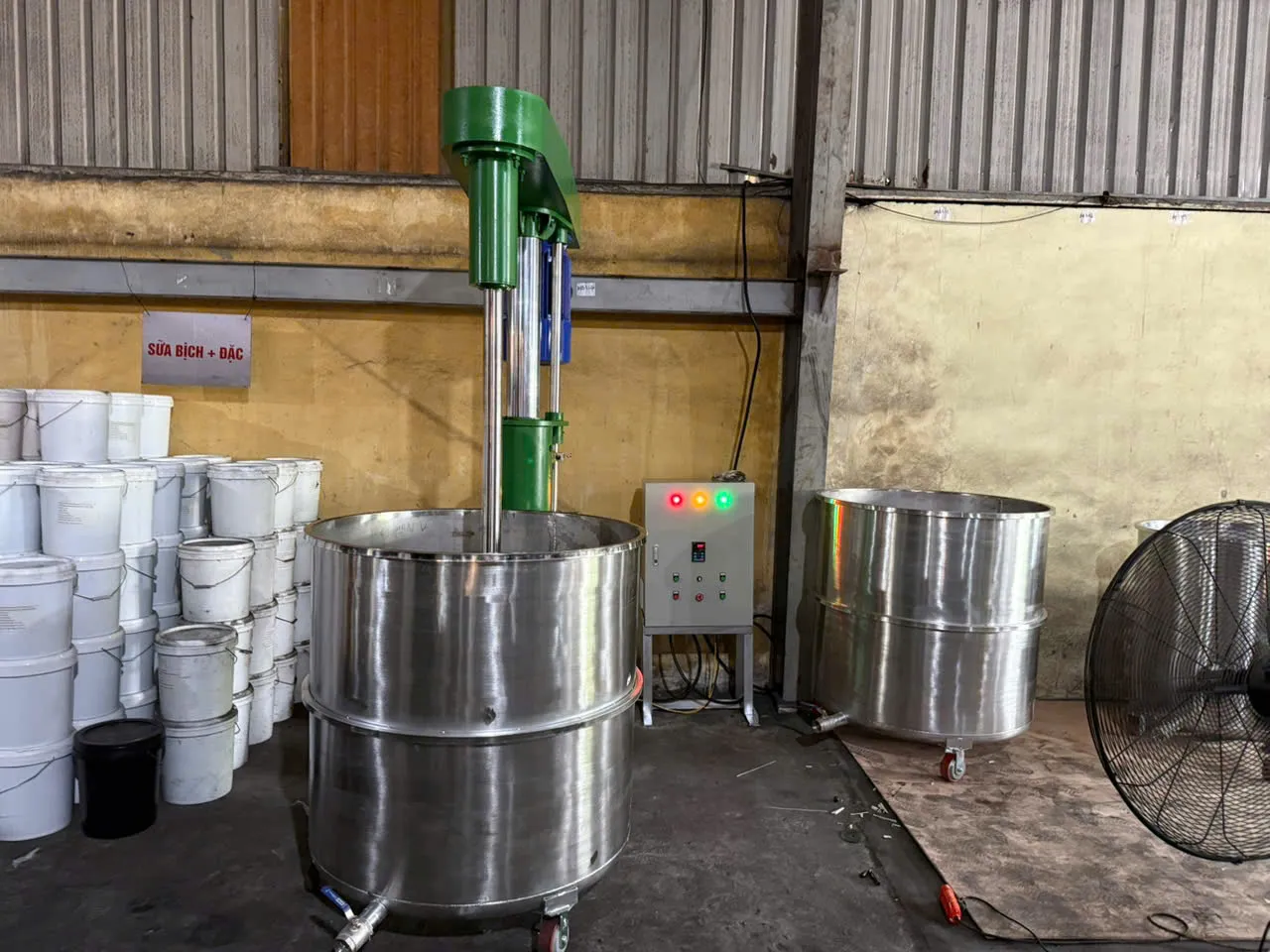

Thiết kế và cấu tạo chính của máy khuấy mực 2000 lít

Thân bồn, nắp bồn và vật liệu tiếp xúc với mực in

Với môi trường làm việc thường xuyên tiếp xúc dung môi, nhựa, pigment vô cơ và hữu cơ, vật liệu bồn khuấy là yếu tố then chốt quyết định tuổi thọ thiết bị. Thông thường, phần thân bồn, nắp bồn và toàn bộ chi tiết tiếp xúc trực tiếp với mực in được chế tạo từ inox 304 hoặc inox 316L tùy hệ dung môi và yêu cầu chống ăn mòn hóa chất.

Bề mặt trong bồn được xử lý mài bóng, hạn chế bám dính pigment và tạo điều kiện vệ sinh, đổi màu nhanh hơn. Nắp bồn có các vị trí chừa lỗ cho phễu nạp nguyên liệu, ống hồi dung môi, van xả khí, đồng hồ áp và cửa kính quan sát. Với một số nhà máy, nắp bồn có thể thiết kế thêm gờ chống trào cho các công thức mực có xu hướng tạo bọt khi khuấy tốc độ cao.

Trục khuấy, cánh khuấy và kiểu khuấy tối ưu cho mực in

Đối với dung tích 2000 lít, trục khuấy thường được gia công từ inox đặc, cân bằng động kỹ để giảm rung lắc khi chạy ở dải tốc độ cao. Cấu hình cánh khuấy có thể tùy biến nhưng phổ biến là:

– Cánh neo bao quanh thân bồn cho nhiệm vụ vét thành, hạn chế mảng bám, đặc biệt hiệu quả với mực có độ nhớt cao.
– Cánh turbine hoặc cánh pitched blade đặt giữa bồn, tạo dòng chảy hướng trục và hướng tâm, giúp phân tán đều pigment.
– Cánh phân tán tốc độ cao (dạng đĩa răng cưa) ở khu vực gần đáy cho giai đoạn đầu hòa trộn pigment vào dung môi và nhựa.

Việc lựa chọn và bố trí cánh khuấy phù hợp cho phép máy xử lý được nhiều dải độ nhớt mực in khác nhau mà vẫn giữ ổn định mô-men, hạn chế quá tải động cơ.

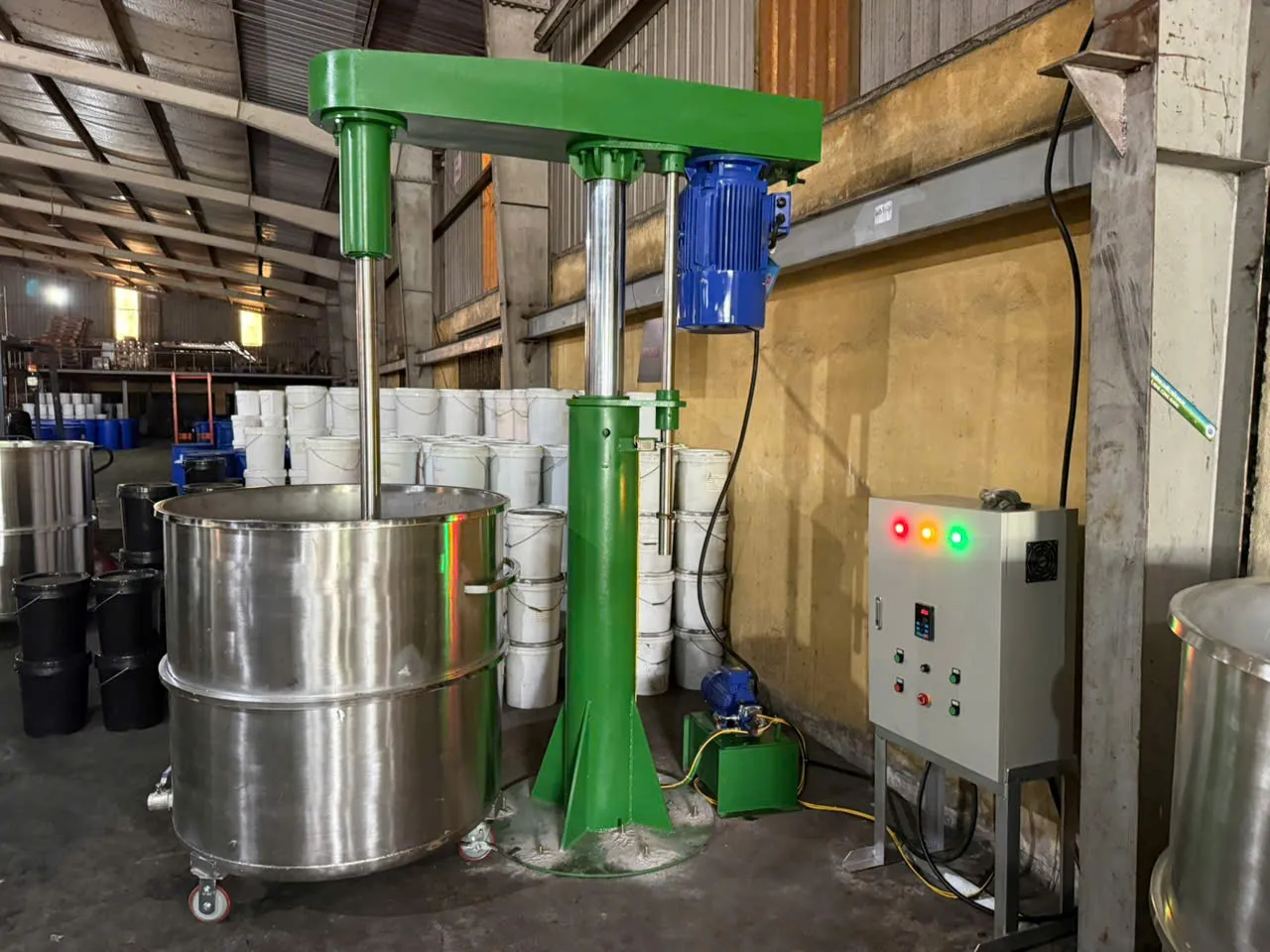

Động cơ truyền động, hộp số và hệ khung chịu lực

Máy khuấy mực 2000 lít thường sử dụng động cơ điện 3 pha công nghiệp, kết hợp hộp giảm tốc trục thẳng hoặc trục vuông góc tùy bố trí không gian. Hộp số có nhiệm vụ tăng mô-men cho trục khuấy, cho phép thiết bị vận hành ổn định kể cả khi mực tăng độ nhớt đột ngột do thay đổi tỷ lệ pigment hoặc nhiệt độ.

Khung chịu lực được thiết kế bằng thép hình hoặc inox, tính toán theo tải trọng bồn đầy mực, lực rung và mô-men xoắn từ trục khuấy. Với các nhà máy chú trọng an toàn, khung còn được bổ sung hệ lan can, bậc lên xuống, sàn thao tác chống trượt để thuận tiện vận hành 3 ca liên tục.

Hệ thống phớt kín, gioăng, chống rò rỉ mực in

Rò rỉ mực ở khu vực trục và mặt bích không chỉ gây thất thoát nguyên liệu mà còn ảnh hưởng đến an toàn và vệ sinh nhà xưởng, đặc biệt với mực gốc dung môi. Vì vậy, máy được trang bị phớt cơ khí hai tầng hoặc phớt hộp nhồi cho trục khuấy, lựa chọn vật liệu mặt phớt phù hợp với hệ dung môi (carbon, gốm, SIC,…).

Nắp bồn, cửa manhole, cửa CIP… được sử dụng gioăng chịu dung môi, chịu nhiệt, có thể tháo lắp nhanh phục vụ vệ sinh. Thiết kế này giúp giảm thời gian dừng máy cho mỗi lần đổi mã mực, đồng thời kéo dài chu kỳ bảo trì định kỳ.

Hiệu năng khuấy trộn trong sản xuất mực in

Công suất động cơ, dải tốc độ khuấy và khả năng điều chỉnh

Để đáp ứng mẻ khuấy 2000 lít trong điều kiện tải nặng, động cơ thường có công suất từ 11–30 kW tùy độ nhớt, loại cánh và yêu cầu quá trình. Hệ biến tần đi kèm cho phép điều chỉnh tốc độ khuấy linh hoạt, chuyển đổi nhanh từ chế độ phân tán cao tốc giai đoạn đầu sang chế độ khuấy tuần hoàn, giữ màu giai đoạn sau.

Nhờ dải tốc độ rộng, bộ phận vận hành có thể tối ưu profile khuấy cho từng mã mực, hạn chế sinh nhiệt cục bộ, tránh bay hơi dung môi quá mức và giữ được tính chất rheology mong muốn.

Độ đồng nhất mực in sau khuấy và thời gian hoàn thành mẻ 2000 lít

Với cấu hình đúng, bồn khuấy dung tích 2000 lít có thể hoàn thành một mẻ mực từ giai đoạn phối trộn đến khi đạt các chỉ tiêu màu, độ nhớt, độ bóng trong khoảng 45–120 phút, tùy phức tạp công thức và mức độ phân tán yêu cầu trước/ sau nghiền.

Độ đồng nhất được kiểm chứng qua các chỉ tiêu: độ lệch màu giữa các lần lấy mẫu trong bồn, độ ổn định độ nhớt theo thời gian và mức độ tách lớp sau lưu kho. Việc lựa chọn đúng kiểu cánh, tốc độ và thời gian khuấy giúp giảm đáng kể số batch phải chỉnh sửa lại, hạn chế việc bổ sung phụ gia ở bước cuối.

Hiệu quả với nhiều loại mực in: mực gốc dung môi, gốc nước, UV,…

Máy khuấy mực in 2000 lít được thiết kế để đáp ứng nhiều dải công thức khác nhau: mực ống đồng, flexo, offset, mực UV, mực gốc nước cho bao bì giấy, mực chuyên dụng cho film nhựa. Bề mặt inox kết hợp phớt kín và gioăng phù hợp giúp thiết bị làm việc tốt cả với dung môi mạnh lẫn hệ nước.

Nhà máy có thể cấu hình sẵn các chương trình khuấy ứng với từng họ mực, giảm phụ thuộc vào kinh nghiệm cá nhân của công nhân, đồng thời giữ chất lượng ổn định khi thay ca.

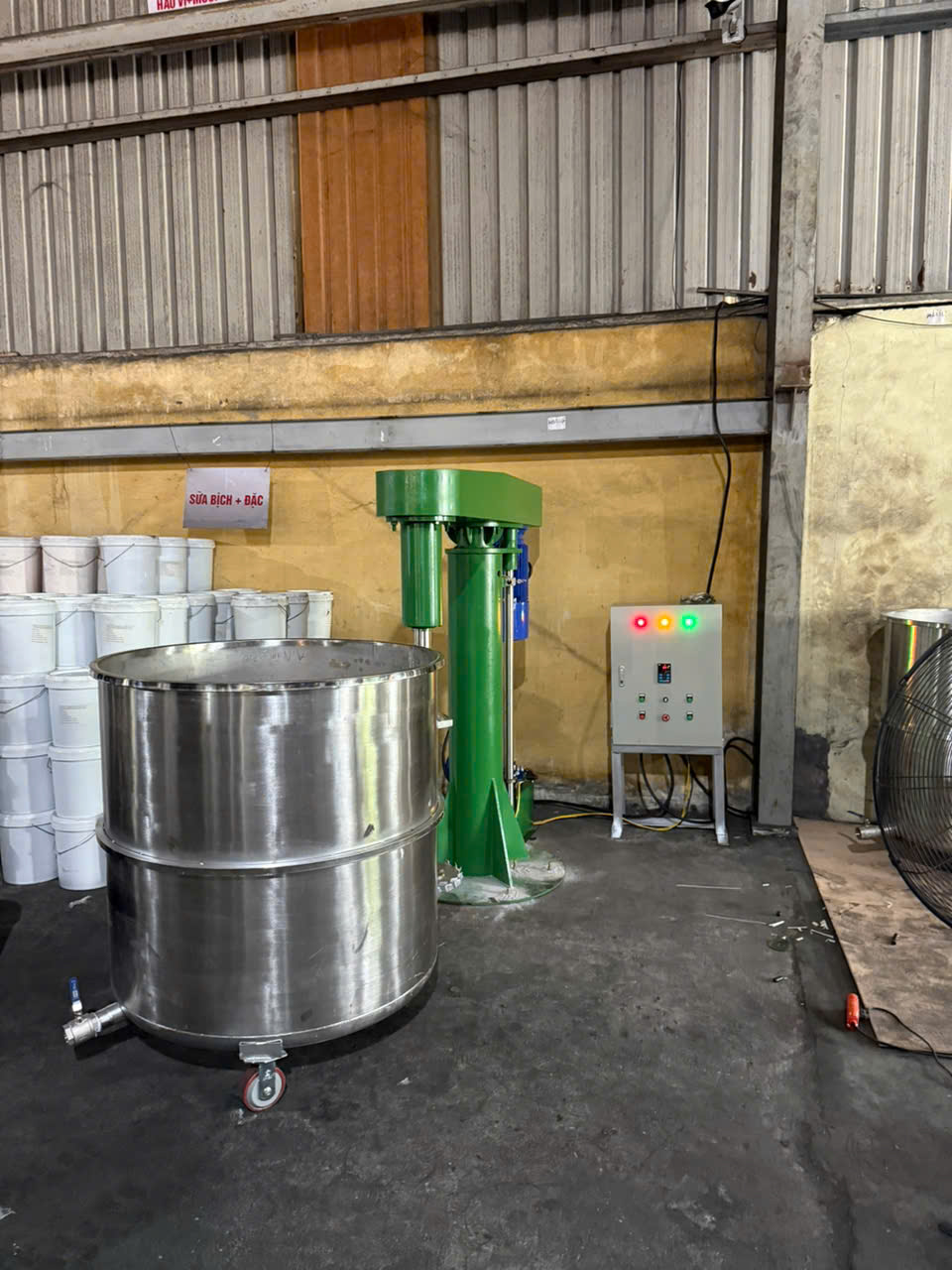

Tính năng hỗ trợ vận hành cho ca sản xuất dài

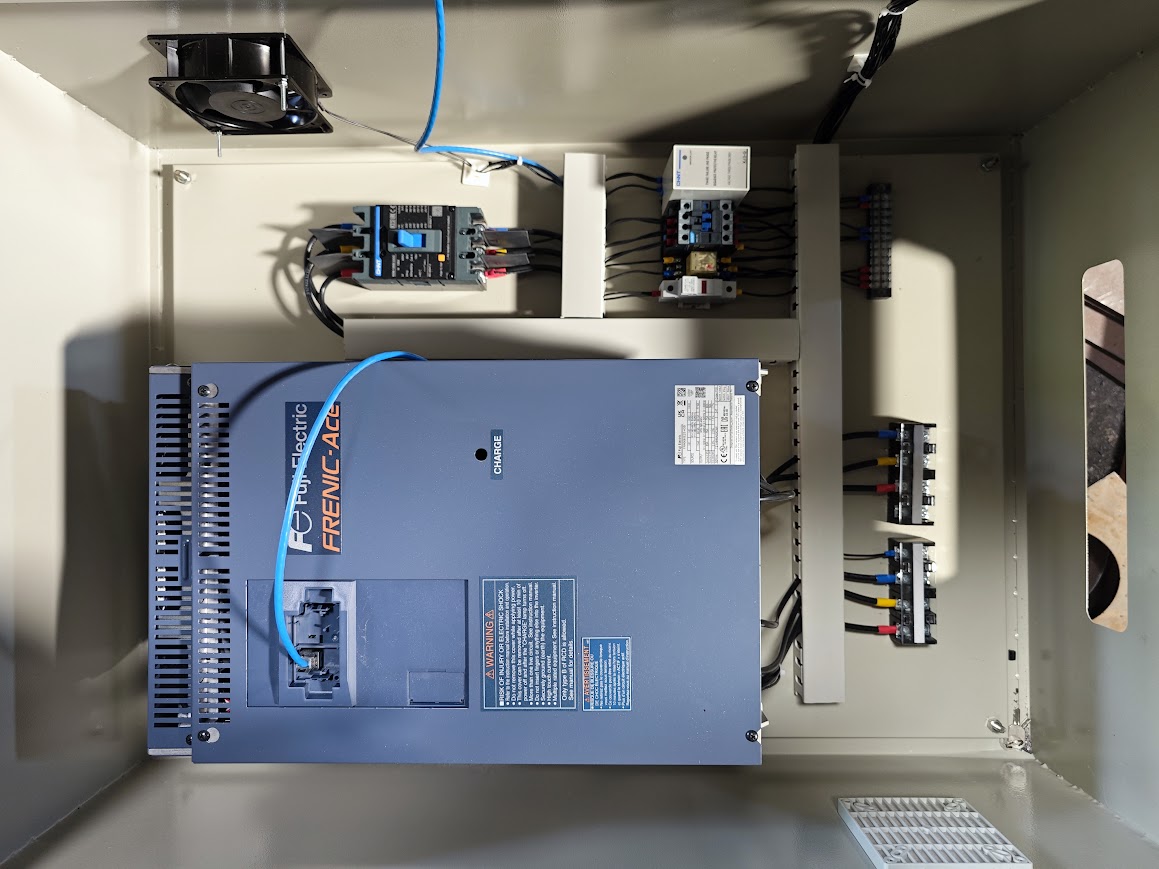

Bảng điều khiển, biến tần và chế độ cài đặt tốc độ khuấy

Tủ điều khiển của máy khuấy mực 2000 lít thường được thiết kế dạng module, dễ bảo trì. Người vận hành có thể:

– Cài đặt tốc độ khuấy theo từng giai đoạn: khởi động chậm, tăng tốc phân tán, giảm tốc giữ màu.
– Giám sát dòng điện, tần số, cảnh báo quá tải.
– Kết nối tín hiệu với hệ thống giám sát trung tâm hoặc SCADA khi cần.

Với những dây chuyền yêu cầu truy vết dữ liệu, hệ thống có thể lưu lại lịch sử vận hành cho từng mẻ để đối chiếu khi cần phân tích lỗi sản phẩm.

Tính năng an toàn: bảo vệ quá tải, cảm biến mức, khóa liên động

Trong môi trường có hơi dung môi, an toàn điện và cơ khí luôn được ưu tiên. Máy được trang bị các tính năng như:

– Bảo vệ quá tải động cơ, chống kẹt trục, dừng khẩn khi phát hiện dòng vượt ngưỡng cài đặt.
– Cảm biến mức cao/thấp để ngăn chạy khan hoặc tràn bồn khi cấp liệu tự động.
– Khóa liên động với nắp bồn hoặc các cửa kiểm tra để tránh mở khi trục đang quay.

Các tính năng này giúp giảm rủi ro trong ca đêm, hạn chế phụ thuộc vào kinh nghiệm riêng lẻ của từng công nhân.

Tối ưu cho thao tác vệ sinh, thay mẻ mực, bảo trì định kỳ

Với sản xuất mực in đa mã màu, thời gian vệ sinh giữa hai mẻ là yếu tố ảnh hưởng trực tiếp đến năng suất. Bồn khuấy 2000 lít được thiết kế với bề mặt trong nhẵn, ít góc chết, có thể tích hợp hệ thống phun rửa CIP hoặc cho phép vệ sinh bán tự động bằng dung môi.

Đáy bồn được tối ưu độ dốc và vị trí van xả để hạn chế mực tồn, vừa giảm hao hụt vừa giảm nguy cơ nhiễm chéo màu khi chuyển sang công thức khác. Khu vực phớt, ổ đỡ trục được thiết kế thuận tiện cho việc kiểm tra định kỳ, bơm mỡ và thay thế khi cần.

Lợi ích khi đầu tư máy khuấy mực in 2000 lít

Tăng năng suất mẻ khuấy và rút ngắn thời gian chuẩn bị mực

So với việc sử dụng nhiều bồn nhỏ, một máy khuấy mực 2000 lít cho phép gom đơn hàng lớn vào một batch, giảm số lần set up, cân phối và kiểm tra trung gian. Điều này giúp rút ngắn thời gian chuẩn bị mực cho mỗi ca, đồng thời giảm áp lực cho bộ phận lập kế hoạch sản xuất.

Giảm hao hụt nguyên liệu, hạn chế bám dính trên thành bồn

Thiết kế cánh neo vét thành kết hợp với bề mặt inox mài bóng giúp mực bám lại trên thành bồn ít hơn đáng kể so với các bồn kết cấu cũ. Lượng mực tồn đáy và thành bồn giảm, kéo theo tỷ lệ hao hụt pigment và nhựa thấp hơn, đặc biệt có ý nghĩa với các dòng mực màu đắt tiền.

Ổn định màu sắc, độ nhớt, hạn chế tách lớp trong lưu kho

Dòng chảy trong bồn được tối ưu giúp pigment phân tán đồng đều, độ nhớt đạt yêu cầu và giữ ổn định sau khi nghỉ. Nhờ đó, mực ít bị tách lớp trong quá trình lưu kho, giảm số lần khuấy lại trước khi cấp ra máy in. Điều này giúp dây chuyền in ổn định hơn, giảm thời gian chỉnh màu tại xưởng của khách hàng cuối.

Tác động đến chi phí nhân công và chi phí bảo trì dài hạn

Một bồn khuấy dung tích lớn với mức tự động hóa phù hợp cho phép giảm số lượng công nhân trực tiếp tại khu vực pha mực, chuyển nguồn lực sang các khâu kiểm soát chất lượng và lập kế hoạch. Bên cạnh đó, việc sử dụng vật liệu và linh kiện chuẩn công nghiệp giúp chu kỳ bảo trì kéo dài, giảm thời gian dừng máy và chi phí phụ tùng trong suốt tuổi đời thiết bị.

Thông số kỹ thuật tham khảo

Dung tích làm việc, dung tích toàn phần bồn khuấy

Ở phân khúc này, dung tích làm việc hiệu quả khoảng 1.600–2.000 lít, dung tích toàn phần có thể lớn hơn 10–20% để chừa không gian bọt và vùng an toàn khi khuấy tốc độ cao. Tùy tính chất mực, độ đầy bồn sẽ được hiệu chỉnh để bảo đảm dòng chảy tối ưu.

Công suất động cơ, điện áp sử dụng, tốc độ quay

Máy khuấy mực in 2000 lít thường sử dụng nguồn điện 3 pha 380–400 V, 50 Hz. Công suất động cơ dao động 11–30 kW, kèm hộp số để đạt mô-men phù hợp. Tốc độ quay trục khuấy sau hộp số có thể nằm trong dải 20–600 vòng/phút, điều chỉnh bằng biến tần tùy giai đoạn phối trộn.

Kích thước tổng thể, độ dày vật liệu, chuẩn inox sử dụng

Kích thước tổng thể phụ thuộc cấu hình cụ thể nhưng thường chiều cao bồn từ 2,5–3,5 m, đường kính từ 1,5–2,2 m, chưa tính khung và sàn thao tác. Độ dày vật liệu thân bồn, đáy bồn, nắp bồn được tính theo áp suất làm việc, tải trọng và tiêu chuẩn an toàn, phổ biến từ 3–8 mm. Tùy môi trường hóa chất, nhà máy có thể lựa chọn inox 304 cho hầu hết ứng dụng hoặc inox cao cấp hơn khi làm việc với dung môi, phụ gia đặc biệt.

Tùy chọn thêm: áo gia nhiệt, jacket làm mát, cảm biến nhiệt độ

Với một số công thức mực nhạy với nhiệt độ, bồn có thể gắn thêm áo gia nhiệt bằng dầu truyền nhiệt hoặc jacket làm mát bằng nước để kiểm soát nhiệt sinh ra trong quá trình phân tán. Cảm biến nhiệt độ gắn trực tiếp trên bồn cho phép theo dõi liên tục, liên kết với tủ điều khiển để cảnh báo khi nhiệt vượt ngưỡng cho phép.

Tùy chọn cấu hình theo yêu cầu từng nhà máy

Tư vấn chọn kiểu cánh khuấy theo độ nhớt mực

Mỗi nhóm sản phẩm mực có dải độ nhớt khác nhau, từ mực gốc dung môi loãng đến mực UV, mực phủ có độ nhớt cao. Việc chọn đúng kiểu cánh khuấy và tỷ lệ đường kính cánh so với đường kính bồn giúp giảm đáng kể công suất tiêu thụ và thời gian khuấy. Thông tin về độ nhớt, tỷ trọng, hàm lượng rắn và mục tiêu phân tán là cơ sở để kỹ sư đề xuất cấu hình cánh tối ưu.

Lựa chọn mức tự động hóa và kết nối với hệ thống SCADA

Tùy mức độ tự động hóa chung của nhà máy, máy khuấy mực 2000 lít có thể chỉ sử dụng tủ điều khiển độc lập với các nút cơ bản hoặc được mở rộng thêm PLC, HMI, truyền thông Modbus/Profibus để kết nối vào hệ SCADA hiện có. Khi đó, dữ liệu vận hành từng mẻ (tốc độ khuấy, thời gian, nhiệt độ, dòng động cơ) được lưu trữ và truy xuất phục vụ quản lý chất lượng.

Điều chỉnh kích thước bồn theo không gian xưởng hiện hữu

Nhiều nhà máy đã có sẵn kết cấu thép, sàn thao tác, đường đi xe nâng, nên kích thước và chiều cao bồn cần được thiết kế phù hợp để hạn chế thay đổi lớn về hạ tầng. Việc khảo sát thực tế không gian xưởng giúp điều chỉnh chiều cao bồn, vị trí cửa nạp, cửa xả và hướng đặt tủ điều khiển sao cho thuận tiện nhất với luồng vận hành hiện có.

Chính sách lắp đặt và đồng hành sau bán hàng

Quy trình khảo sát, thiết kế, sản xuất và nghiệm thu tại xưởng

Trước khi sản xuất, đội ngũ kỹ thuật thường xuống hiện trường khảo sát thực tế: layout nhà xưởng, đường đi lại, nguồn điện, hệ thống thông gió, khu vực lưu trữ dung môi. Từ đó, bản vẽ bồn khuấy và hệ khung được thiết kế sao cho vừa với không gian, đồng thời đáp ứng các tiêu chuẩn an toàn nội bộ của nhà máy.

Sau khi chế tạo, máy được kiểm tra thử nghiệm cơ khí, điện và chạy thử không tải trước khi đưa đến nhà máy để lắp đặt và nghiệm thu.

Hỗ trợ lắp đặt, chạy thử và bàn giao công thức vận hành cơ bản

Trong giai đoạn lắp đặt, đội kỹ thuật phối hợp cùng bộ phận bảo trì nhà máy để cân chỉnh bồn, cân đồng trục, đấu nối điện và kiểm tra an toàn. Khi chạy thử với mẻ mực đầu tiên, các thông số khuấy, tốc độ, thời gian, quy trình cấp liệu được tối ưu dần cho đến khi đạt chất lượng mong muốn, sau đó lập thành tài liệu bàn giao cho ca vận hành.

Bảo hành, bảo trì, cung cấp phụ tùng và hỗ trợ kỹ thuật

Trong suốt quá trình vận hành, các hạng mục như phớt cơ khí, ổ đỡ, biến tần, cảm biến mức, cảm biến nhiệt độ có thể cần được thay thế theo chu kỳ. Việc có sẵn nguồn phụ tùng và hỗ trợ kỹ thuật kịp thời giúp nhà máy duy trì ổn định dây chuyền, hạn chế tối đa thời gian dừng máy không kế hoạch.

Gợi ý bước tiếp theo dành cho nhà máy đang cần máy khuấy 2000 lít

Thông tin nên chuẩn bị trước khi gửi yêu cầu báo giá

Để nhận được cấu hình máy sát với thực tế sản xuất, nhà máy nên tập hợp trước các thông tin: dải sản phẩm mực đang sản xuất, độ nhớt dự kiến, sản lượng mỗi tháng, phương thức cấp và xả liệu, yêu cầu về vật liệu tiếp xúc, mức độ tự động hóa mong muốn và các tiêu chuẩn an toàn nội bộ cần tuân thủ.

Cách trao đổi để được đề xuất đúng cấu hình máy khuấy mực in 2000 lít

Khi làm việc với đơn vị cung cấp, việc chia sẻ các vấn đề đang gặp phải trên thiết bị hiện hữu (ví dụ hay quá tải, dễ tách lớp, khó vệ sinh, hao hụt cao) sẽ giúp kỹ sư có thêm dữ liệu để đề xuất cấu hình máy khuấy mực in 2000 lít phù hợp hơn. Một số nhà máy lựa chọn triển khai trước 1 bồn ở quy mô pilot, sau khi tối ưu quy trình thành công mới nhân rộng sang nhiều bồn cho các dây chuyền còn lại.

Việc đầu tư đúng dòng máy khuấy mực in 2000 lít, chú trọng vào hiệu năng, độ bền và tính ổn định, sẽ giúp nhà máy bảo vệ được chất lượng mực, giảm chi phí dài hạn và tạo nền tảng vững chắc cho kế hoạch mở rộng sản lượng trong những năm tới.
