Đối với kỹ sư và kỹ thuật viên đang vận hành dây chuyền sản xuất keo dán, việc hiểu rõ cấu tạo máy khuấy keo 300 500 lít theo từng bộ phận là điều bắt buộc để bảo trì chủ động, xử lý sự cố nhanh và tối ưu chất lượng mẻ keo. Khi nắm vững nguyên lý kết hợp giữa động cơ, trục khuấy, bồn khuấy và hệ thống điều khiển, bạn sẽ chủ động được độ nhớt, thời gian hòa tan và mức độ đồng nhất của keo dán giấy, keo hồ, keo chống thấm cũng như nhiều loại keo đặc thù khác.

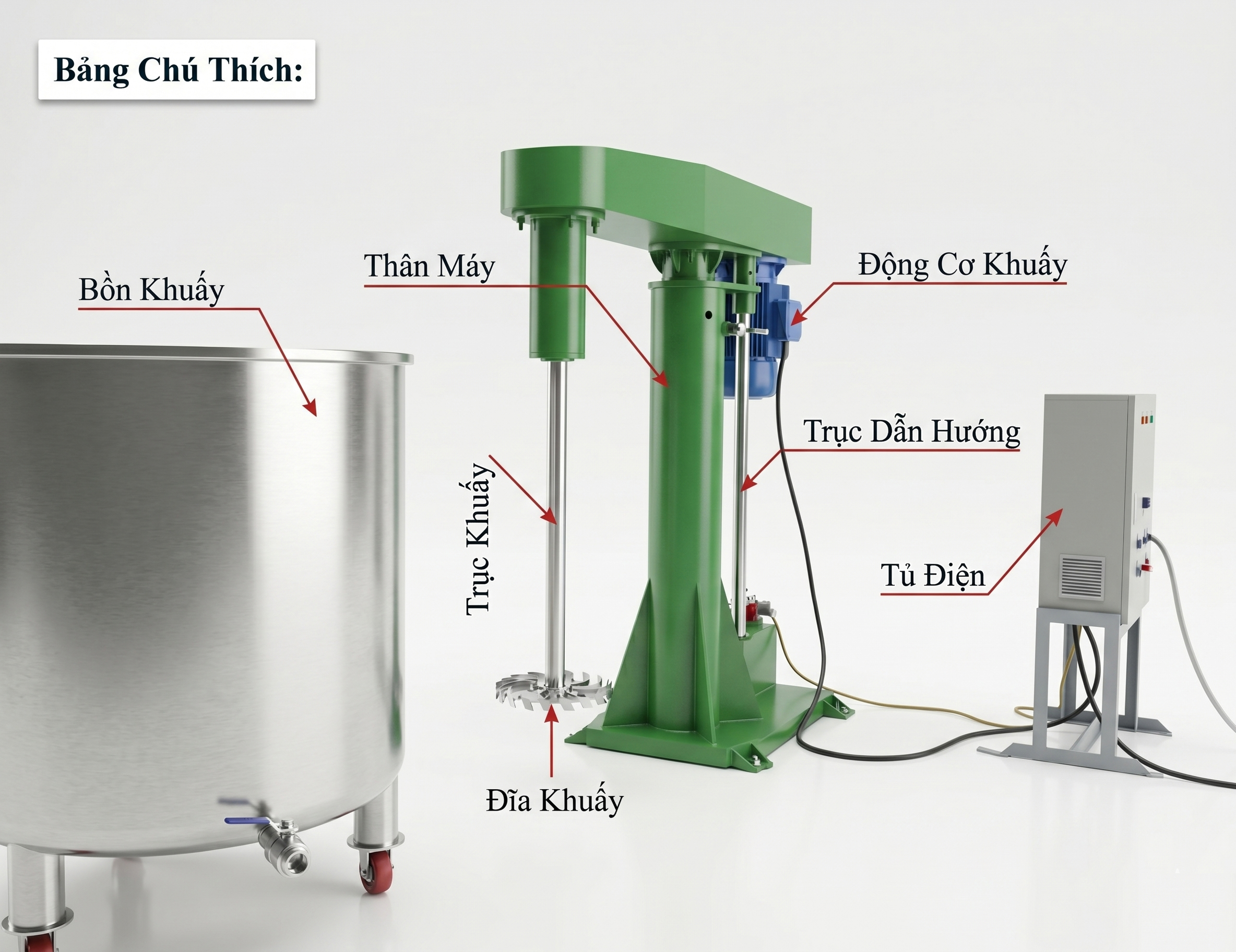

Thành phần cấu tạo máy khuấy keo 300 500 lít và chức năng từng bộ phận

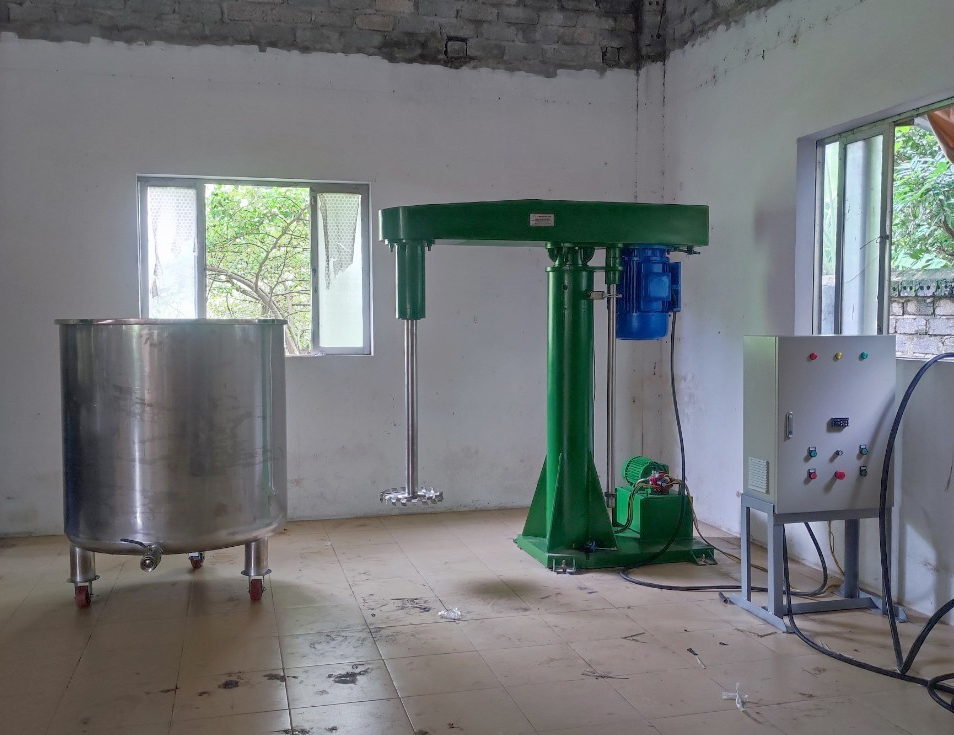

Cũng giống như máy khuấy keo 100 150 lít, máy khuấy keo 300 500 lít thường được thiết kế dạng trụ đứng, lắp đặt cố định hoặc bán cố định tùy theo bố trí nhà xưởng. Mặc dù mỗi nhà sản xuất có thể thay đổi chi tiết nhỏ, nhưng cấu hình chuẩn cho các dòng máy khuấy keo dán, máy khuấy keo giấy hay máy khuấy keo sữa công nghiệp vẫn xoay quanh các bộ phận chính gồm: động cơ, thân máy, trục khuấy, đĩa khuấy, bồn khuấy, tủ điện và cụm bơm dầu thủy lực nâng hạ. Từng bộ phận đóng một vai trò riêng, phối hợp để tạo nên dòng chảy cắt – khuấy – phân tán phù hợp với từng công thức keo.

Động cơ và động cơ khuấy – kiểu dáng, công suất và vai trò

Trung tâm của máy khuấy keo 300 500 lít là cụm động cơ chính và cụm động cơ khuấy được gắn trực tiếp hoặc thông qua hộp số giảm tốc. Phổ biến nhất là động cơ điện 3 pha, vỏ nhôm hoặc vỏ gang, cấp bảo vệ IP55 trở lên để làm việc trong môi trường ẩm, có hơi dung môi. Công suất thường dao động từ 11kW cho bồn 300 lít và có thể lên 15kW cho bồn 500 lít, tùy vào độ đặc của keo và yêu cầu tốc độ cắt.

Động cơ khuấy nhận nguồn từ tủ điện, truyền momen xoắn xuống trục khuấy thông qua khớp nối cứng hoặc khớp nối mềm. Với các dòng máy chuyên dùng cho keo dán giấy hoặc keo hồ có độ nhớt vừa, tốc độ quay được thiết kế ở dải trung bình để vừa tạo được dòng tuần hoàn vừa hạn chế tạo bọt. Ngược lại, khi dùng như máy khuấy keo sữa hoặc các loại keo chống thấm gốc nhũ tương cần phân tán mạnh, động cơ sẽ kết hợp với biến tần để đạt tốc độ cao hơn trong giai đoạn phân tán ban đầu.

Vì động cơ là bộ phận chịu tải liên tục, kỹ thuật viên cần chú ý đến tiếng ồn lạ, độ rung tăng bất thường, dòng điện vượt định mức và nhiệt độ vỏ máy. Những dấu hiệu này giúp dự đoán sớm tình trạng bạc đạn mòn, lệch trục hoặc quá tải do độ nhớt mẻ keo vượt thiết kế.

Thân máy – chất liệu, thiết kế đảm bảo độ bền

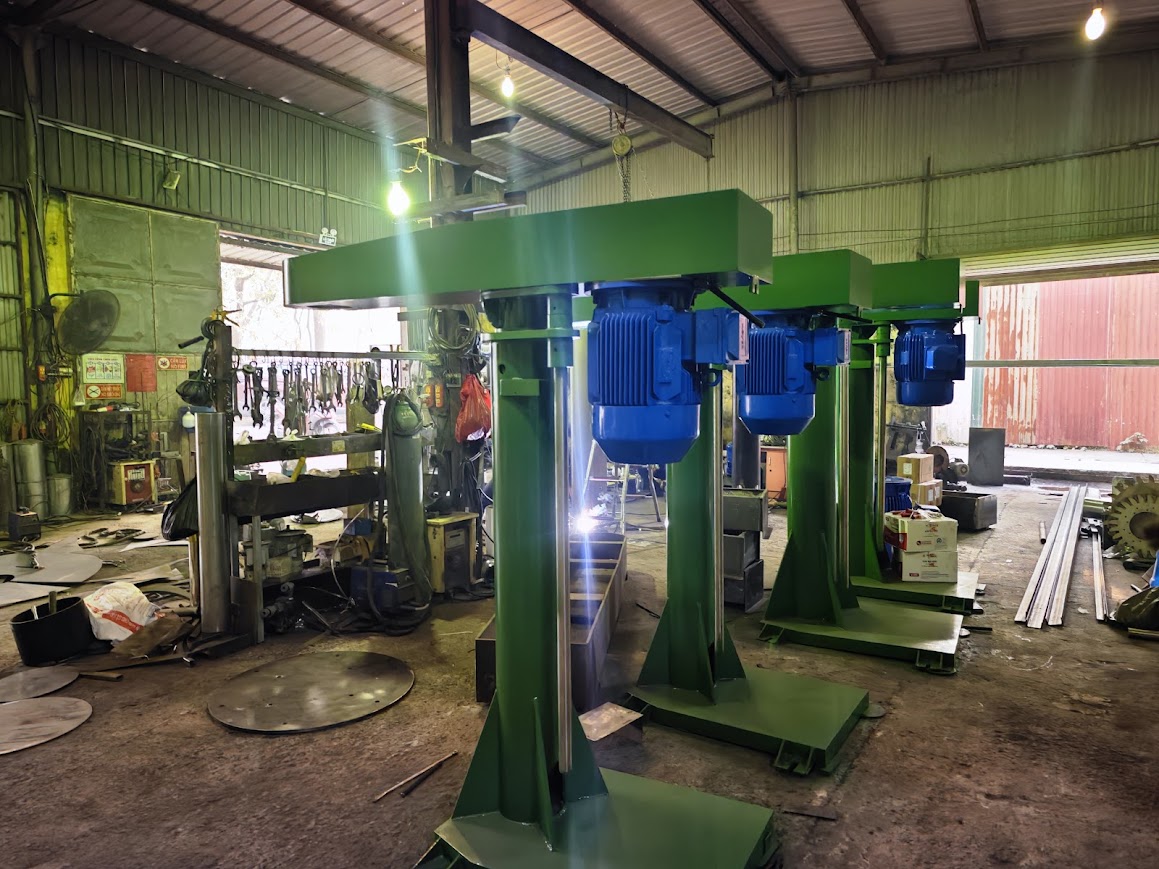

Thân máy khuấy keo 300 500 lít thường được chế tạo từ thép kết cấu sơn tĩnh điện, tiết diện cột vuông hoặc tròn, đảm bảo chịu lực tốt cho cả cụm động cơ, trục khuấy và bồn keo bên dưới. Thiết kế thân máy cần tính đến tải trọng lớn nhất khi bồn chứa đầy, đặc biệt với các loại keo dán đặc, khối lượng riêng cao. Nhiều đơn vị còn gia cường thêm các gân chịu lực tại chân đế và vị trí liên kết với bồn để hạn chế biến dạng trong thời gian dài.

Trên thân máy thường có ray dẫn hướng cho cụm nâng hạ thủy lực và vị trí cố định máng cáp từ tủ điện xuống động cơ. Với máy khuấy keo dán có yêu cầu vệ sinh cao, các bề mặt ngoài thân máy được sơn phủ chống ăn mòn và dễ lau chùi, hạn chế bám dính keo hoặc bụi giấy. Khi bảo trì, kỹ thuật viên nên kiểm tra vết nứt hàn, rỉ sét ở chân đế, bu lông neo nền để đảm bảo thân máy không bị lệch, gây sai tâm trục khuấy.

Trục khuấy và đĩa khuấy – hình dạng, vật liệu và tỉ lệ pha trộn

Trục khuấy là bộ phận truyền trực tiếp momen xoắn từ động cơ xuống vùng làm việc của đĩa khuấy. Đối với máy khuấy keo 300 500 lít, trục thường chế tạo từ inox 304 hoặc 316, đường kính từ 40 mm trở lên để chịu lực uốn và lực xoắn cao. Độ đồng tâm khi gia công trục là điểm then chốt, vì chỉ một sai lệch nhỏ cũng tạo rung lớn khi máy chạy ở tốc độ cao, ảnh hưởng tuổi thọ bạc đạn và phớt làm kín.

Đĩa khuấy (hoặc cánh khuấy) có nhiều cấu hình: dạng đĩa răng cưa cho mục đích phân tán keo, dạng tuabin cho khuấy trộn đối lưu, hoặc dạng chân vịt để tạo dòng chảy hướng trục. Khi dùng máy như một máy khuấy keo mini phiên bản thử nghiệm, nhà sản xuất thường giữ nguyên hình dạng cánh khuấy nhưng giảm kích thước và công suất để mô phỏng dòng chảy tương tự máy lớn, giúp kỹ sư dễ dàng scale up từ mẻ test lên mẻ 300 500 lít.

Tỉ lệ đường kính đĩa khuấy so với đường kính bồn thường nằm trong khoảng 1/3 đến 1/2, tùy vào độ nhớt và mục tiêu khuấy. Với keo dán giấy và keo hồ, cánh dạng tuabin kết hợp với tốc độ trung bình cho phép hòa tan bột, phụ gia và dung môi đồng đều mà không làm phân tầng. Trong khi đó, với keo chống thấm có hạt mịn hoặc phụ gia vô cơ, đĩa răng cưa đặt ở gần đáy bồn cùng tốc độ cao sẽ tạo lực cắt lớn để phá vón cục và phân tán đều các hạt.

Bồn khuấy – kích thước, vật liệu và khả năng chịu hóa chất

Bồn khuấy của máy khuấy keo 300 500 lít có thể là bồn rời đặt dưới cụm nâng hạ hoặc bồn cố định gắn liền thân máy. Vật liệu phổ biến là inox 304 cho các loại keo trung tính như keo dán giấy, keo hồ, hoặc inox 316 khi sản xuất keo có chứa dung môi, chất oxy hóa nhẹ hoặc phụ gia ăn mòn. Thành bồn được thiết kế với độ dày phù hợp, thường từ 2 đến 4 mm cho dung tích 300 500 lít, có lớp gia cường tại tai treo và chân bồn.

Bên trong bồn, nhà thiết kế có thể bổ sung vách hướng dòng để hạn chế xoáy lốc, đặc biệt quan trọng khi dùng máy khuấy keo sữa hoặc các hệ nhũ tương cần kiểm soát bọt khí. Miệng bồn thường có nắp che một phần, có vị trí lắp phễu cấp nguyên liệu và cửa quan sát để kỹ thuật viên dễ kiểm tra trạng thái phân tán trong quá trình vận hành.

Tùy nguồn gốc thiết bị là nội địa hay nhập khẩu, bề mặt trong bồn có thể được đánh bóng cơ học ở mức độ khác nhau. Đối với các xưởng cần vệ sinh thường xuyên, bề mặt bóng mịn sẽ hạn chế bám dính keo còn sót lại, giảm thời gian rửa bồn và hạn chế nhiễm chéo giữa các loại mẻ keo khác nhau.

Tủ điện và cụm bơm dầu thủy lực nâng hạ – công nghệ điều khiển hiện đại

Tủ điện là trung tâm điều khiển toàn bộ máy khuấy keo 300 500 lít. Bên trong tủ lắp các thiết bị như khởi động từ, aptomat, máy biến áp, biến tần điều chỉnh tốc độ động cơ, rơ le bảo vệ quá tải và mạch điều khiển nút nhấn. Với các dây chuyền hiện đại, tủ điện có thể tích hợp thêm bộ điều khiển PLC cho phép lập trình các bước khuấy khác nhau theo từng công thức keo.

Cụm bơm dầu thủy lực đảm nhiệm nhiệm vụ nâng hạ trục khuấy và đầu khuấy. Hệ thống này gồm bơm thủy lực, xy lanh, van điều khiển, ống dẫn và thùng dầu. Khi vận hành, kỹ thuật viên dùng nút Up Down trên tủ điện để điều khiển chiều chuyển động, đảm bảo đầu khuấy đặt đúng vị trí trong bồn keo, đồng thời giúp việc thay bồn hoặc làm vệ sinh trở nên an toàn hơn. Đối với các máy khuấy keo dán công suất lớn, áp suất làm việc của hệ thủy lực thường dao động trong khoảng 80 đến 120 bar để đảm bảo nâng hạ mượt mà, không giật.

Việc bảo trì cụm thủy lực cần tập trung vào kiểm tra rò rỉ dầu, chất lượng phớt trên xy lanh, độ sạch của dầu và tình trạng rung bất thường khi nâng hạ. Tủ điện và hệ thống thủy lực hoạt động đồng bộ sẽ giúp máy khuấy vận hành ổn định, giảm tối đa thời gian dừng máy không kế hoạch.

Ứng dụng máy trong các ngành sản xuất keo phổ biến

Cùng một cấu trúc khung, trục và bồn, nhưng máy khuấy keo 300 500 lít có thể được hiệu chỉnh để phù hợp với nhiều nhóm sản phẩm khác nhau. Điều quan trọng là kỹ sư hiểu rõ yêu cầu công nghệ của từng loại keo để cấu hình tốc độ, thời gian khuấy, hình dạng cánh và quy trình nạp nguyên liệu cho hợp lý. Dưới đây là những ứng dụng thường gặp trong các nhà máy sản xuất keo tại Việt Nam.

Ứng dụng trong sản xuất keo dán giấy và keo hồ

Đối với ngành bao bì, in ấn, keo dán giấy và keo hồ chiếm tỉ trọng lớn. Khi dùng máy khuấy keo giấy dung tích 300 500 lít, quy trình thường bắt đầu bằng việc cấp nước, dung môi và chất phân tán vào bồn, sau đó mới đưa bột và phụ gia vào theo từng giai đoạn. Máy được vận hành ở tốc độ thấp lúc đầu để tránh vón cục, sau đó tăng tốc vừa phải để hoàn thiện quá trình hòa tan.

Máy khuấy keo dán ở phân khúc này cần đảm bảo hai yếu tố: khả năng duy trì độ nhớt ổn định trong suốt thời gian khuấy và hạn chế tạo bọt gây lỗ khí trên bề mặt dán. Bằng việc điều chỉnh vị trí đĩa khuấy, lựa chọn cánh phù hợp và tối ưu chiều cao mực keo so với đường kính bồn, kỹ sư có thể đạt độ đồng nhất tốt mà vẫn giữ được hiệu suất năng lượng hợp lý.

Nhờ cấu tạo vững chắc của trục và đĩa khuấy, máy khuấy keo 300 500 lít cho phép duy trì sản lượng ổn định, hạn chế tình trạng phải dừng máy giữa chừng để xử lý keo vón cục. Điều này giúp dây chuyền dán giấy, dán thùng carton hoặc dán nhãn hoạt động liên tục, giảm phế phẩm.

Sử dụng trong sản xuất keo chống thấm và các loại keo khác

Khi chuyển sang sản xuất keo chống thấm, yêu cầu về lực cắt và khả năng phân tán tăng lên rõ rệt do công thức thường có chứa bột vô cơ, phụ gia tạo màng và dung môi đặc thù. Máy khuấy keo 300 500 lít trong trường hợp này sẽ được cấu hình với đĩa răng cưa hoặc cánh phân tán tốc độ cao, kết hợp biến tần để điều chỉnh dải tốc độ rộng. Việc nâng hạ đầu khuấy linh hoạt giúp đặt cánh khuấy gần vùng đáy nơi tập trung cặn, bảo đảm không sót hạt chưa phân tán.

Ngoài keo chống thấm, nhiều xưởng còn sử dụng cùng một thân máy cho các sản phẩm khác như keo sơn lót, keo trám, keo dán gạch hoặc keo hệ nước đặc thù. Lúc này, kỹ thuật viên thường lắp nhiều bộ đĩa khuấy khác nhau để dễ thay đổi, đồng thời thay đổi chế độ khuấy theo từng công thức. Việc hiểu sâu cấu tạo từng bộ phận giúp quá trình chuyển đổi sản phẩm diễn ra nhanh hơn và giảm nguy cơ sai số trong vận hành.

Với các công ty có nhu cầu nghiên cứu sản phẩm mới, phiên bản máy khuấy keo mini được dùng ở phòng thí nghiệm đóng vai trò quan trọng. Khi công thức đã tối ưu trên máy nhỏ, kỹ sư sẽ quy đổi thông số sang máy khuấy keo 300 500 lít, hoặc máy khuấy keo 1000 lít trong xưởng bằng cách giữ tương quan giữa tốc độ khuấy, đường kính cánh và thể tích bồn. Điều này chỉ khả thi khi kết cấu trục, cánh và hình dạng bồn của cả hai dòng máy tương đồng.

So sánh thực tế hiệu quả máy khuấy keo mini và máy khuấy keo công suất lớn

Nhiều đơn vị sản xuất mới thường bắt đầu với máy khuấy keo mini để kiểm nghiệm công thức và đánh giá sơ bộ hiệu quả khuấy. Máy loại nhỏ có ưu điểm là chi phí đầu tư thấp, dễ di chuyển, phù hợp cho các mẻ thử vài chục lít. Tuy nhiên, khi chuyển sang sản xuất thương mại với dung tích 300 500 lít, các yếu tố thủy lực học thay đổi đáng kể khiến cùng một công thức có thể cho kết quả khác nhau nếu không hiểu rõ cấu tạo của máy công nghiệp.

Máy khuấy keo công suất lớn với bồn 300 500 lít mang lại khả năng tạo dòng lưu chuyển và lực cắt mạnh hơn, giúp phân tán phụ gia mịn hiệu quả, đặc biệt với keo chống thấm, keo nhũ tương hoặc keo có chứa chất độn vô cơ. Bên cạnh đó, cụm bơm dầu thủy lực nâng hạ giúp điều chỉnh linh hoạt chiều cao đầu khuấy, điều mà nhiều máy khuấy keo mini dạng cầm tay hoặc để bàn không thể đáp ứng.

Một khác biệt quan trọng nữa là độ ổn định vận hành. Máy khuấy keo công suất lớn sử dụng động cơ, trục và ổ đỡ được tính toán cho hoạt động liên tục nhiều giờ, trong khi máy nhỏ thường chỉ được thiết kế cho thời gian làm việc ngắn. Với các dây chuyền sản xuất keo dán giấy hoặc keo hồ hoạt động cả ngày, việc chuyển từ máy mini sang máy khuấy keo 300 500 lít là bước bắt buộc để đảm bảo năng suất và đồng nhất mẻ keo.

Đối với kỹ sư và kỹ thuật viên, việc nắm chắc cấu tạo chi tiết của máy khuấy keo 300 500 lít theo từng bộ phận từ động cơ, thân máy, trục và đĩa khuấy cho tới bồn, tủ điện và cụm bơm dầu thủy lực nâng hạ giúp quá trình vận hành, bảo trì và tối ưu công thức keo trở nên chủ động hơn. Khi hiểu rõ đặc tính từng chi tiết, bạn có thể linh hoạt điều chỉnh chế độ khuấy cho các ứng dụng khác nhau như keo dán giấy, keo hồ, keo chống thấm hay các dòng keo đặc thù, đồng thời kéo dài tuổi thọ thiết bị và giảm thời gian dừng máy ngoài kế hoạch.
