Trong nhiều xưởng sản xuất keo, mỹ phẩm, hóa chất quy mô nhỏ, nhu cầu mở rộng công suất thường đến trước khi doanh nghiệp kịp đầu tư lại toàn bộ dây chuyền. Khi đó, một bồn khuấy keo 500 lít không gắn động cơ, làm bằng inox sus304 hai lớp dày 2mm, có áo nước hoặc dầu làm mát riêng, là cách để tăng dung tích chứa và khuấy mà không phá vỡ hệ truyền động đang hoạt động ổn định. Bài viết này đi vào chi tiết cấu tạo kỹ thuật, phương án làm mát và các điểm cần lưu ý khi đặt gia công để bạn có thể lựa chọn đúng mẫu bồn cho xưởng.

Khi nào xưởng nên dùng bồn khuấy keo 500 lít không gắn động cơ

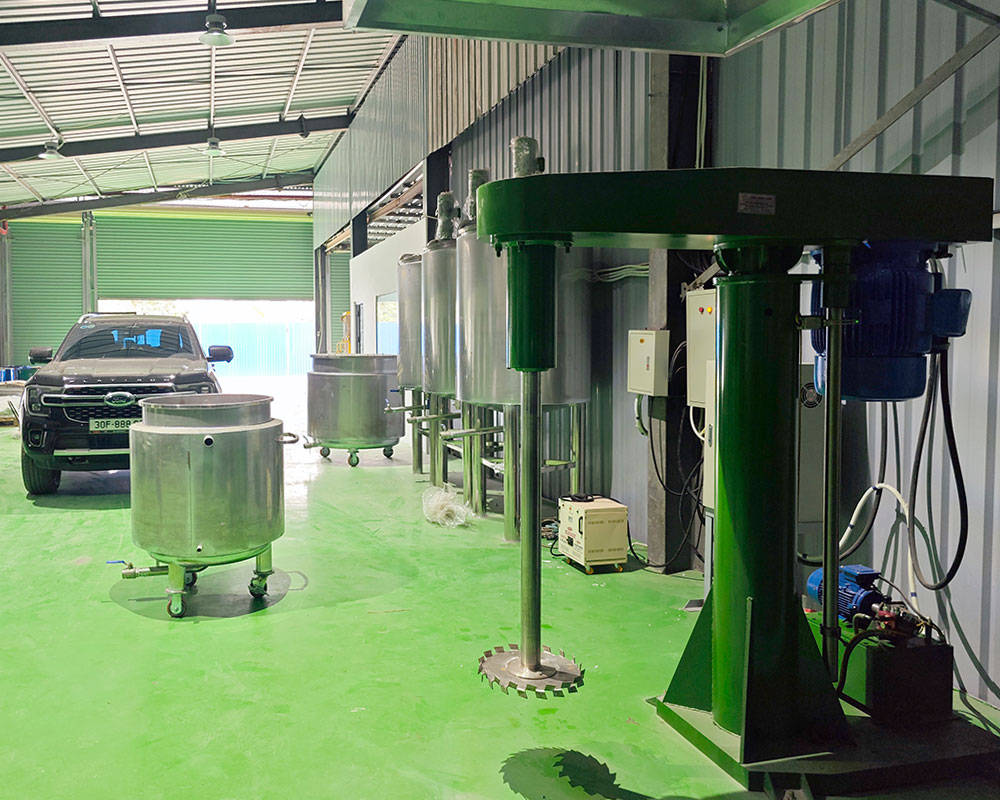

Những trường hợp cần tăng thêm bồn chứa nhưng giữ nguyên hệ thống motor khuấy

Với các xưởng đã có sẵn bệ motor, hộp số giảm tốc và trục khuấy đang vận hành ổn định, việc thay cả bộ sang bồn khuấy liền động cơ thường không cần thiết. Lúc này, bồn khuấy keo 500 lít dạng rời phần bồn và phần truyền động giúp:

Tăng số mẻ sản xuất trong ngày nhờ xoay vòng bồn, trong khi vẫn dùng chung một bộ motor khuấy chính

Giảm chi phí đầu tư ban đầu, vì phần tốn kém nhất là motor, hộp số, biến tần đã có sẵn

Đảm bảo đồng nhất về tốc độ khuấy, mô-men vì không thay đổi thông số truyền động, chỉ đổi bồn

Cách làm phổ biến là chuẩn hóa mặt bích, gối đỡ và vị trí lắp trục trên bồn khuấy keo 500 lít mới để trùng với cụm motor hiện có. Kỹ thuật gia công cơ khí chuẩn giúp việc tháo lắp giữa các bồn nhanh, không cần căn chỉnh lại nhiều.

Nhu cầu tách riêng phần bồn và phần truyền động trong xưởng

Không ít xưởng có yêu cầu vệ sinh cao, đặc biệt trong mỹ phẩm, dược phẩm hoặc keo gốc nước dễ nhiễm tạp. Việc tách riêng phần bồn với phần truyền động mang lại lợi ích:

Bồn có thể di chuyển sang khu vực rửa, CIP, SIP mà không kéo theo motor, hộp số

Khu vực lắp motor có thể đặt trên cao, khô ráo, tránh hơi ẩm, hóa chất ăn mòn

Dễ hoán đổi bồn theo từng loại sản phẩm, hạn chế lẫn mùi, lẫn màu giữa các dòng keo khác nhau

Trong các tình huống này, bồn khuấy keo 500 lít không có động cơ, làm bằng inox sus304 hai lớp, chỉ cần thiết kế chuẩn vị trí mặt bích để sau này lắp trục khuấy, phớt, gối đỡ phù hợp với cụm truyền động đặt cố định bên ngoài.

So sánh nhanh với bồn khuấy liền động cơ trong cùng phân khúc dung tích

So với bồn khuấy liền motor, dạng bồn rời phần bồn và phần truyền động có một số điểm khác biệt đáng cân nhắc:

Linh hoạt vận hành: dễ thêm bồn phụ mà không phải thêm motor cho mỗi bồn

Dễ bảo trì: tháo bồn ra kiểm tra áo nước, mối hàn, vệ sinh bên trong mà không ảnh hưởng motor

Yêu cầu kỹ thuật chính xác hơn ở phần mặt bích, tai treo, chân đỡ để khi lắp motor sau này không bị rung, lệch trục

Chi phí đầu tư ban đầu trên mỗi bồn thấp hơn, nhưng đòi hỏi thiết kế đồng bộ ngay từ đầu.

Với dung tích 500 lít, lựa chọn này thường phù hợp cho xưởng đang muốn nhân số mẻ, sản xuất bán liên tục hoặc có bài toán chia tách nhiều mã sản phẩm trên cùng một dây chuyền khuấy.

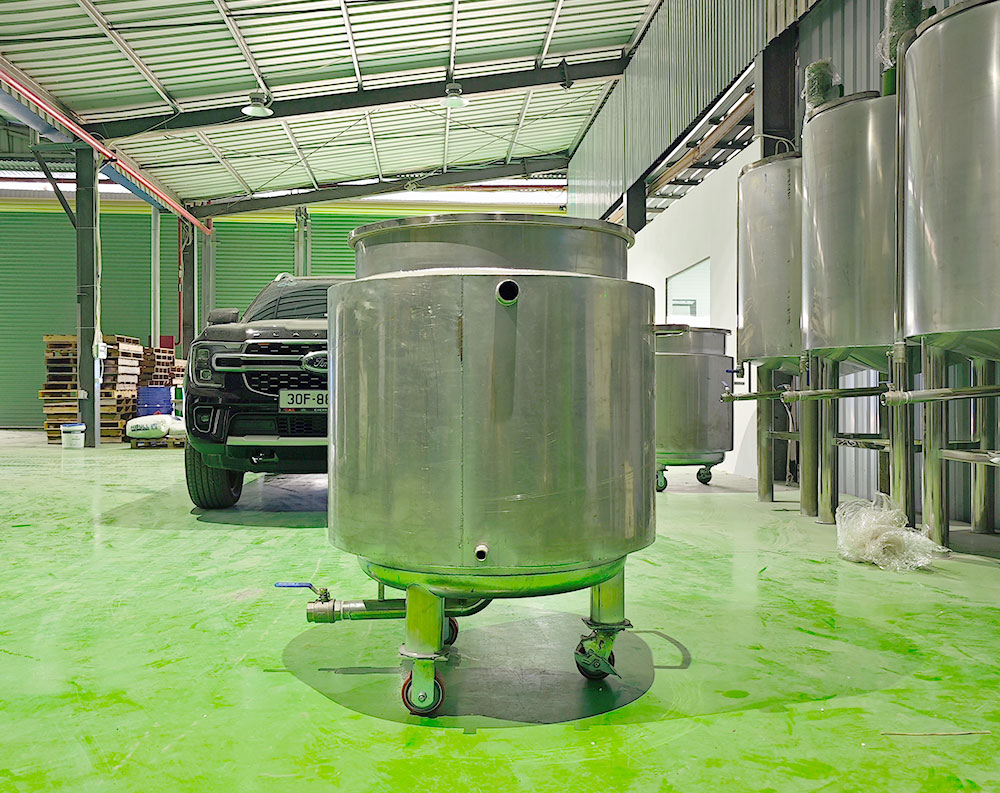

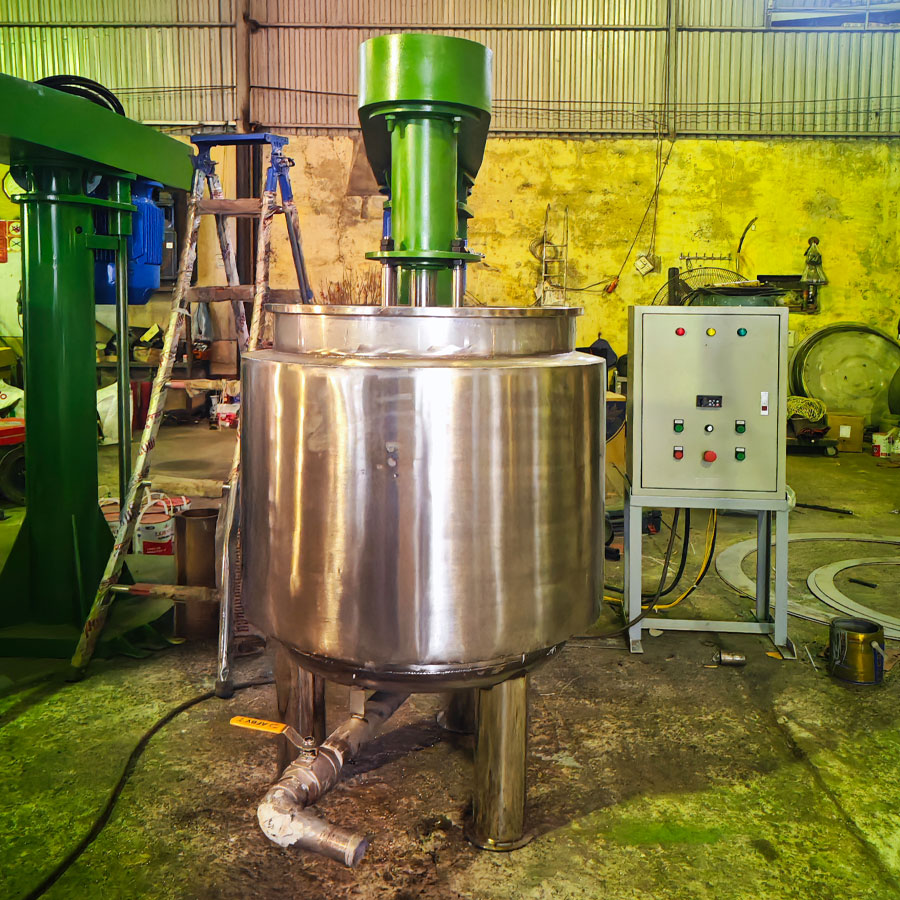

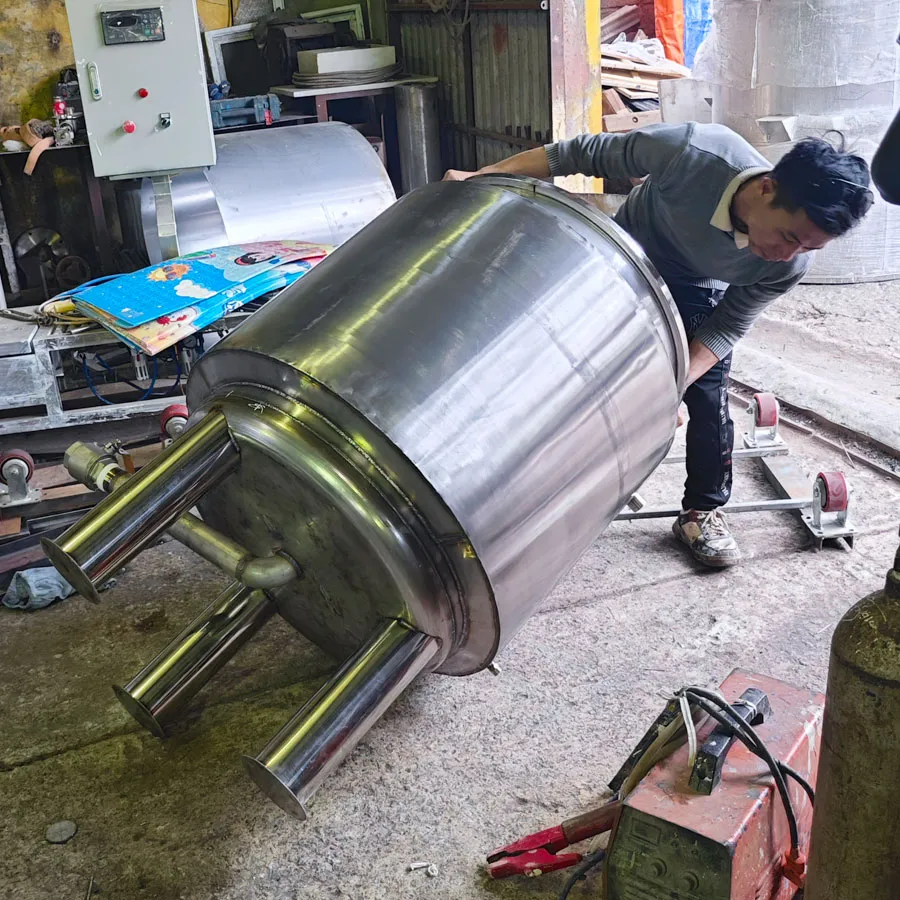

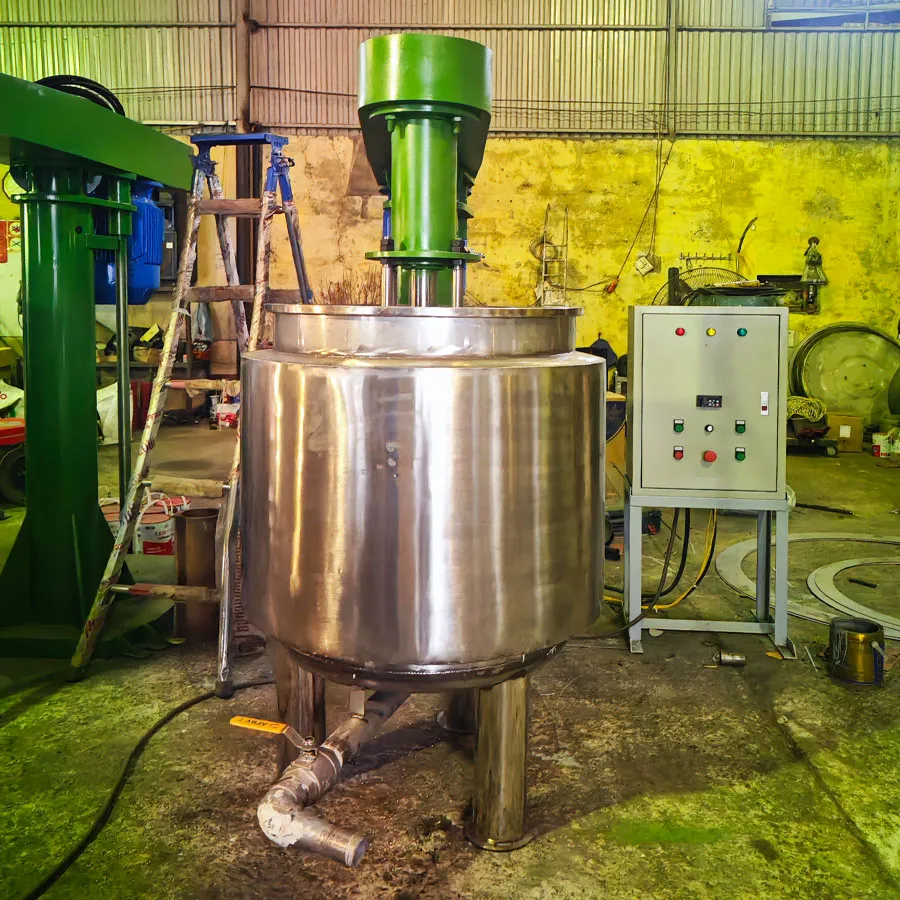

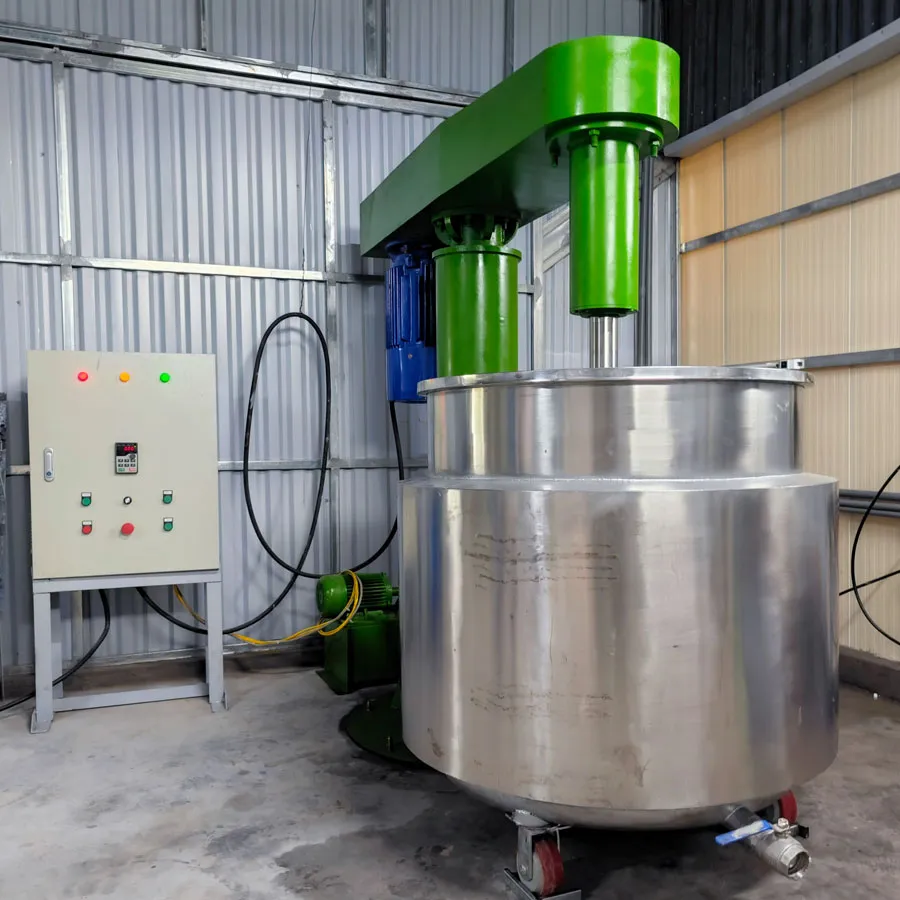

Cấu tạo bồn khuấy keo 500 lít inox sus304 hai lớp

Thiết kế hai lớp inox dày 2mm và ý nghĩa trong vận hành

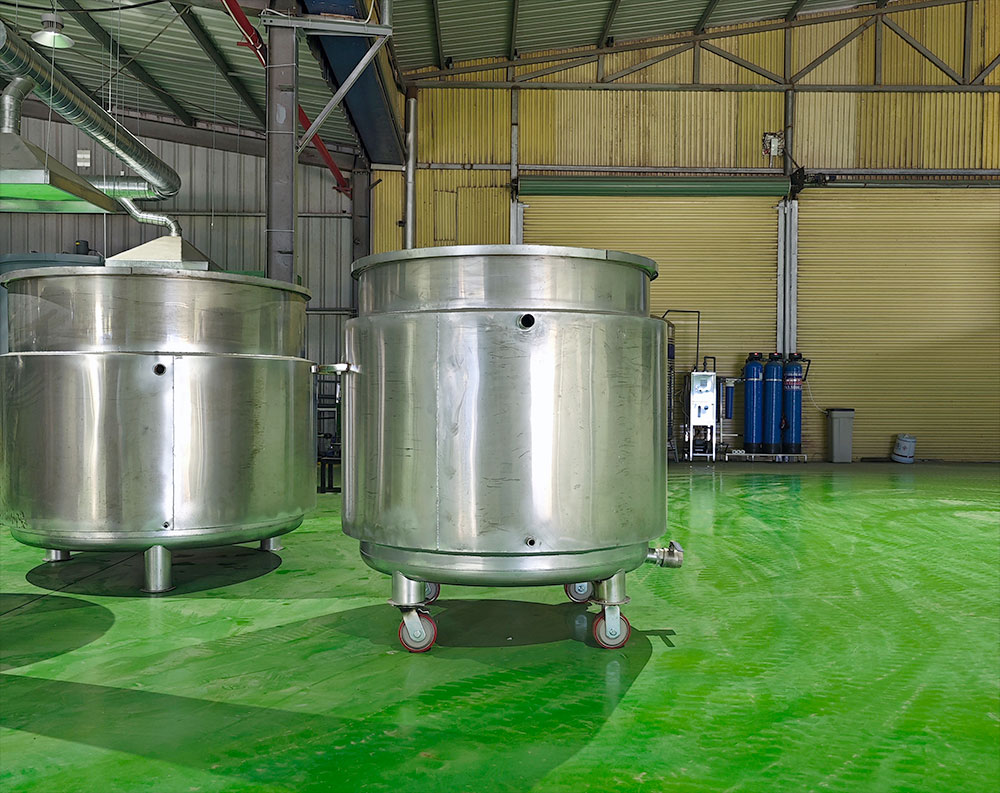

Bồn khuấy keo 500 lít trong bài viết này được thiết kế hai lớp bằng inox sus304, mỗi lớp dày 2mm. Cấu trúc gồm:

Lớp trong tiếp xúc trực tiếp với keo, mỹ phẩm, hóa chất

Khoảng rỗng giữa hai lớp tạo thành áo chứa nước hoặc dầu làm mát

Lớp ngoài bảo vệ, giữ nhiệt, chịu va đập cơ học

Độ dày 2mm cho cả hai lớp mang lại:

Độ cứng vững tốt, hạn chế biến dạng khi nâng hạ, va chạm trong quá trình vệ sinh

Khả năng chịu áp lực trung bình của môi chất làm mát lưu thông trong áo bồn

Tuổi thọ cao hơn so với các bồn dùng inox mỏng, đặc biệt khi xưởng làm việc nhiều ca, liên tục đóng mở van, tháo lắp phụ kiện

Lớp tiếp xúc vật liệu tiêu chuẩn gia công, mối hàn, xử lý bề mặt

Đối với keo, mỹ phẩm, thực phẩm lỏng, lớp inox sus304 tiếp xúc sản phẩm cần được gia công theo một số tiêu chuẩn tối thiểu:

Tole inox cắt, cuốn tròn và hàn kín bằng hàn TIG hoặc MIG, sau đó mài phẳng, không để bavia

Bề mặt trong nên được xử lý đánh bóng cơ hoặc bán bóng để hạn chế bám dính, dễ rửa

Các góc đáy bồn nên vát cong (bo radius) thay vì góc vuông, giúp dòng chảy khuấy đều, không đọng cặn

Miệng bồn, cổ bồn và các đầu chờ nên có mặt bích phẳng, gia công chính xác để lắp phớt, nắp đậy, ống cấp liệu.

Nếu bồn khuấy keo 500 lít được dùng cho sản phẩm có độ nhớt cao, nên chú ý cấu tạo đáy hơi côn hoặc chóp để hỗ trợ xả liệu triệt để, không để lại phần chết khó vệ sinh.

Lớp chứa nước hoặc dầu làm mát cách bố trí, đường cấp/xả

Lớp thứ hai của bồn là áo chứa môi chất làm mát (nước hoặc dầu truyền nhiệt). Về cấu tạo thường gồm:

Khoang áo bọc quanh thân bồn, có thể bọc cả đáy nếu yêu cầu kiểm soát nhiệt tốt

Đường ống cấp vào ở đáy áo và xả ra ở đỉnh áo để đảm bảo môi chất lưu thông đều

Có lắp thêm đồng hồ nhiệt, van xả khí, van xả cặn tùy yêu cầu từng xưởng

Trong thực tế, nếu xưởng sử dụng nhiều bồn khuấy keo 500 lít, nên chuẩn hóa vị trí ren hoặc mặt bích cho đường cấp/xả áo nước, giúp dễ đấu nối với hệ thống chiller hoặc nồi dầu trung tâm.

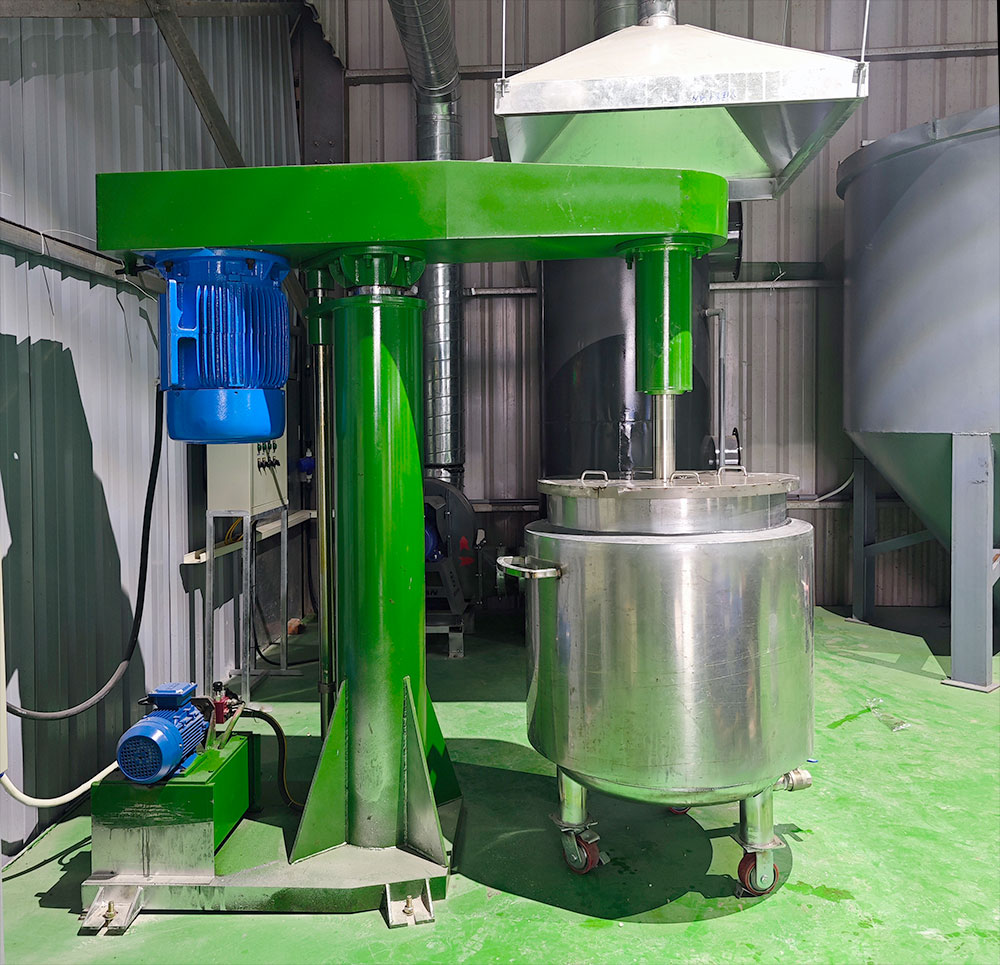

Kết cấu chân đỡ, tai treo, mặt bích để lắp trục khuấy sau này

Vì bồn không có động cơ nên phần kết cấu cơ khí phải được tính trước cho việc lắp trục và motor ở giai đoạn sau:

Chân đỡ bồn: dùng hộp inox hoặc thép mạ, thiết kế đủ khả năng chịu tải cả khi đầy 500 lít, có gân tăng cứng và bản mã bắt xuống nền

Tai treo hoặc gối đỡ: bố trí ở miệng bồn hoặc thân trên, là vị trí bắt gối đỡ trục khuấy hoặc khung đỡ motor

Mặt bích phía trên: gia công phẳng, khoan lỗ theo tiêu chuẩn để bắt bích phớt cơ khí, nắp chụp, cụm trục

Việc làm chuẩn ngay từ đầu giúp sau này khi nâng cấp lắp thêm motor, xưởng chỉ cần gá cụm truyền động lên mà không phải cắt hàn, chỉnh sửa bồn, hạn chế nguy cơ biến dạng lớp áo làm mát.

Khả năng làm mát bằng nước hoặc dầu trong bồn khuấy 500 lít

Khi nào chọn làm mát bằng nước, khi nào nên dùng dầu truyền nhiệt

Bồn khuấy keo 500 lít hai lớp có thể dùng nước hoặc dầu trong áo bồn tùy thuộc nhiệt độ làm việc:

Làm mát bằng nước: phù hợp cho khoảng nhiệt độ từ nhiệt độ phòng đến khoảng 60–70°C, dùng cho keo gốc nước, mỹ phẩm, dung dịch tẩy rửa, hóa chất không đòi hỏi nhiệt quá cao

Dùng dầu truyền nhiệt: khi cần gia nhiệt hoặc giữ nhiệt trên 80–90°C, hoặc sản phẩm nhạy cảm với sốc nhiệt, cần tăng/giảm nhiệt từ từ

Lựa chọn môi chất phù hợp không chỉ ảnh hưởng đến chi phí vận hành mà còn ảnh hưởng trực tiếp tới độ ổn định cấu trúc keo, độ nhớt và thời gian bảo quản của thành phẩm.

Cách thiết kế lưu thông môi chất làm mát để giữ ổn định nhiệt độ

Để nhiệt độ trong bồn khuấy keo 500 lít ổn định, cần chú ý:

Thiết kế đường cấp ở điểm thấp, đường xả ở điểm cao của áo bồn để môi chất đi hết thể tích áo, tránh điểm chết

Tốc độ dòng nước hoặc dầu vừa đủ, tránh quá chậm gây phân tầng nhiệt, hoặc quá nhanh gây rung đường ống

Nếu có điều kiện, nên lắp cảm biến nhiệt ở trong lòng bồn và trên đường hồi áo nước để điều khiển chiller hoặc nồi dầu.

Ở các xưởng thủ công, thường cấp nước trực tiếp từ hệ thống nước máy hoặc tháp giải nhiệt. Dù giải pháp đơn giản, nhưng cần lưu ý áp suất và nhiệt độ để không vượt quá giới hạn làm việc của mối hàn áo bồn.

Một số lỗi thường gặp khi vận hành áo gia nhiệt/làm mát hai lớp

Trong vận hành thực tế, một số lỗi hay gặp với bồn inox hai lớp gồm:

Đóng cặn trong áo nước do dùng nước giếng hoặc nước cứng, lâu ngày giảm hiệu quả truyền nhiệt

Khí lọt vào áo bồn khiến đường làm mát không tuần hoàn đều, xuất hiện vùng nóng/lạnh cục bộ

Siết quá chặt các đầu nối ren trên áo bồn làm biến dạng inox dày 2mm, lâu dài gây nứt mối hàn

Để hạn chế, nên định kỳ xả cặn áo, kiểm tra rò rỉ và bố trí van xả khí ở vị trí cao nhất của áo làm mát. Khi lắp đường ống, nên dùng khớp nối mềm để tránh truyền rung từ bơm hoặc chiller sang thân bồn.

Vật liệu inox sus304 và độ bền của bồn khuấy keo 500 lít

Lý do inox sus304 được dùng cho keo, mỹ phẩm, thực phẩm

Inox sus304 là lựa chọn phổ biến cho bồn khuấy keo 500 lít vì:

Khả năng chống ăn mòn tốt trong môi trường nước, dung dịch tẩy rửa trung tính hoặc hơi axit yếu

An toàn tiếp xúc thực phẩm, mỹ phẩm, không gây thôi nhiễm kim loại nặng nếu gia công và vệ sinh đúng cách

Dễ hàn, dễ đánh bóng, phù hợp cho các kết cấu hai lớp, nhiều đường ống, mặt bích

Với các dòng keo dán gốc dung môi mạnh hoặc hóa chất đặc biệt, đôi khi cần xem lại tính tương thích, nhưng với đa số ứng dụng thông thường trong xưởng nhỏ, inox 304 là đủ.

Độ dày 2mm và ảnh hưởng đến tuổi thọ bồn trong môi trường công nghiệp

Ở dung tích 500 lít, việc sử dụng inox dày 2mm cho cả hai lớp giúp bồn có:

Khả năng chịu lực nâng hạ bằng xe nâng hoặc pa lăng khi đầy sản phẩm

Hạn chế rung lắc khi trục khuấy quay tốc độ vừa đến cao

Tăng biên độ an toàn nếu áo nước làm việc ở áp thấp đến trung bình.

Trong môi trường xưởng công nghiệp, bồn thường chịu thêm các tác động cơ học như va chạm pallet, xe đẩy. Vật liệu và độ dày này giúp hạn chế móp méo, giữ hình dáng, từ đó không ảnh hưởng đến khe hở giữa trục khuấy và thành bồn khi lắp đặt truyền động sau này.

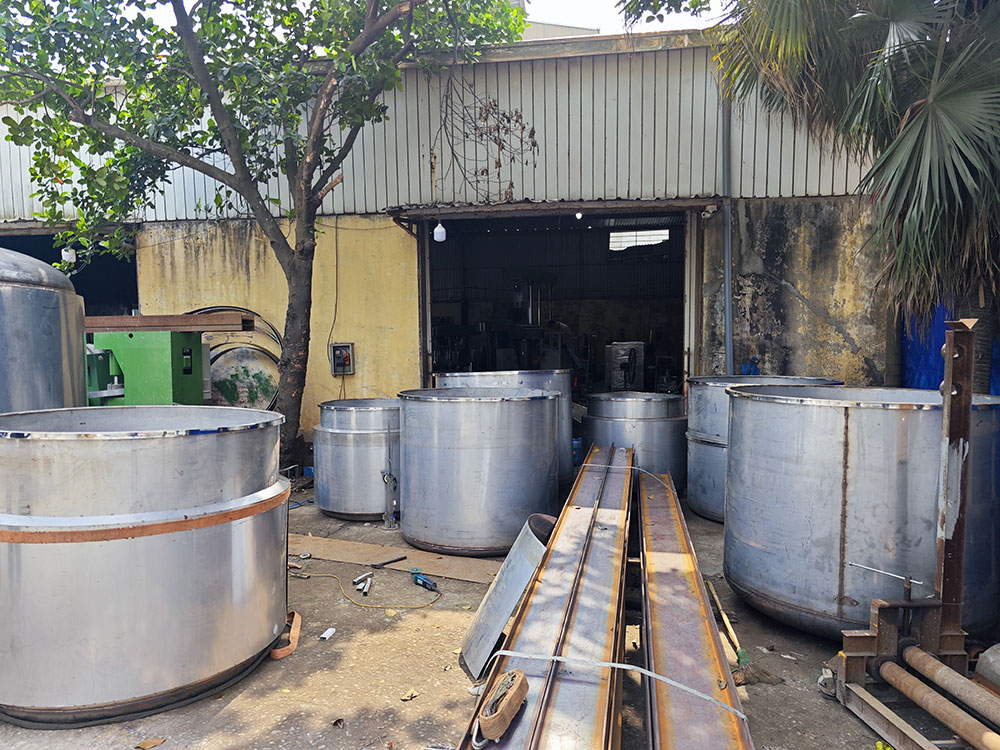

Cách nhận biết chất lượng tấm inox và tay nghề gia công

Khi đặt gia công bồn khuấy keo 500 lít, có thể kiểm tra nhanh một số điểm:

Bề mặt tole trước khi gia công có dấu mác inox sus304, chứng chỉ CO/CQ rõ ràng

Mối hàn trong lòng bồn liên tục, không rỗ, không cháy đen, được mài và xử lý lại sạch sẽ

Khi gõ nhẹ vào thân bồn tiếng vang đều, không có điểm lộp bộp thể hiện mối hàn kém

Lớp áo nước được thử kín bằng nước hoặc khí, giữ áp trong thời gian đủ lâu không rò rỉ

Tay nghề gia công tốt sẽ thể hiện ở việc bồn đứng vững, không lắc, các đường ống, mặt bích thẳng hàng, không phải dùng lực mạnh để bắt bulong khi lắp phụ kiện.

Tùy biến bồn khuấy 500 lít theo từng ngành sản xuất

Ứng dụng trong sản xuất keo dán, hóa chất xây dựng

Với keo dán và hóa chất xây dựng, bồn khuấy keo 500 lít thường cần:

Cửa xả lớn để tháo keo có độ nhớt cao

Gia cố chân đỡ và tai treo chắc chắn vì thường kết hợp với trục khuấy nặng, cánh khuấy bản lớn

Có thể bổ sung áo nước để làm mát phản ứng tỏa nhiệt, giúp keo không bị khét, đổi màu trong quá trình khuấy

Trường hợp xưởng dùng cùng một cụm motor cho nhiều bồn, việc chuẩn hóa chiều cao tổng thể và vị trí mặt bích là rất quan trọng, giúp đổi bồn nhanh giữa các mẻ.

Ứng dụng trong mỹ phẩm, dược phẩm, thực phẩm lỏng

Đối với mỹ phẩm, dược phẩm, thực phẩm lỏng, yêu cầu thường tập trung vào vệ sinh và kiểm soát nhiệt độ:

Bề mặt trong đánh bóng tốt, hạn chế điểm bám vi sinh

Áo nước hoặc dầu làm mát thiết kế đủ diện tích để giữ nhiệt mềm, tránh sốc nhiệt làm tách lớp nhũ tương

Có thể bổ sung nắp kín, lọc khí, hoặc các đầu chờ để gắn CIP, phun rửa tự động

Mặc dù bồn không lắp motor sẵn, nhưng vẫn phải tính trước vị trí lắp trục khuấy để sau này dễ tích hợp với hệ CIP, hệ đo nhiệt, đo pH trung tâm.

Một số lưu ý trước khi đặt gia công bồn khuấy keo 500 lít

Xác định rõ nhu cầu làm mát, giữ nhiệt hay trung tính

Trước khi đặt bồn, cần làm rõ:

Sản phẩm trong bồn có cần làm mát liên tục hay chỉ cần giữ nhiệt ổn định

Nhiệt độ làm việc tối thiểu, tối đa dự kiến

Có kế hoạch kết nối với chiller hoặc nồi dầu hay chỉ dùng nước máy

Thông tin này sẽ quyết định thiết kế áo nước, độ dày một số chi tiết và lựa chọn phụ kiện như van, cảm biến, lớp cách nhiệt ngoài.

Tính toán không gian lắp đặt, chiều cao, đường ống kết nối

Bồn khuấy keo 500 lít inox hai lớp, kèm chân đỡ, thường có chiều cao tổng khá đáng kể. Khi bố trí cần kiểm tra:

Chiều cao thông thủy xưởng, có bị vướng xà gồ, dầm, đường điện treo trần

Hướng đi và chiều cao các đường ống cấp/xả áo nước, đường cấp liệu, đường xả sản phẩm

Vị trí đặt bệ motor, hộp số so với bồn để trục khuấy làm việc ở tâm, không bị lệch

Việc đo đạc thực tế trước khi chốt bản vẽ giúp tránh tình trạng bồn đã làm xong nhưng đưa vào vị trí không vừa, phải cắt chân hoặc thay đổi kết cấu, gây lãng phí.

Hỏi trước về tiêu chuẩn hàn, thử kín, test áp lực bồn

Bồn inox hai lớp với áo nước hoặc dầu cần được kiểm soát chất lượng hàn và độ kín. Khi làm việc với đơn vị gia công, nên thống nhất:

Quy trình hàn và kiểm tra mối hàn, có chụp ảnh gửi trước khi ốp lớp áo ngoài nếu cần

Áp suất và thời gian test kín áo bồn, ghi biên bản thử nghiệm rõ ràng

Hình thức bàn giao bồn sau test, có kèm hướng dẫn vận hành áo nước/dầu

Những bước này không chỉ giúp bồn khuấy keo 500 lít vận hành ổn định ngay từ đầu mà còn giảm rủi ro phải tháo áo sửa chữa sau khi đã đưa vào dây chuyền, vốn rất tốn thời gian và chi phí.

Bồn khuấy keo 500 lít inox sus304 hai lớp, không gắn động cơ, là lựa chọn phù hợp cho các xưởng đang muốn tăng dung tích sản xuất mà vẫn tận dụng cụm motor khuấy hiện có. Khi hiểu rõ cấu tạo hai lớp dày 2mm, cách thiết kế áo nước hoặc dầu làm mát, đặc tính inox 304 và các lưu ý về lắp đặt, bạn sẽ dễ dàng làm việc với xưởng cơ khí để đặt đúng cấu hình bồn. Một bản vẽ kỹ lưỡng, thống nhất ngay từ đầu giữa quản đốc xưởng và đơn vị gia công sẽ quyết định phần lớn độ ổn định của dây chuyền trong nhiều năm vận hành.
