Bồn chứa sơn có cấu tạo như thế nào? Cập nhật 2026
Khi tìm hiểu về bồn chứa sơn, nhiều người thường hình dung đến một bể chứa đơn thuần chỉ để đựng sơn thành phẩm. Thực tế, loại bồn được dùng phổ biến trong các xưởng sản xuất sơn là bồn chứa sơn có động cơ khuấy, được thiết kế để vừa lưu trữ vừa giữ sơn không bị lắng hay phân tầng trong suốt thời gian bảo quản.
Hiểu rõ cấu tạo của bồn chứa sơn giúp bạn chọn đúng cấu hình khi đặt chế tạo, đối chiếu bản vẽ khi nghiệm thu, và chẩn đoán nhanh sự cố khi bảo trì. Bài viết này đi lần lượt qua từng bộ phận, chức năng và những lưu ý kỹ thuật cần biết.
Bồn chứa sơn có động cơ khuấy là gì và vì sao phải hiểu rõ cấu tạo?
Bồn chứa sơn có động cơ khuấy là thiết bị lưu trữ sơn kết hợp khuấy trộn, giữ cho các thành phần như bột màu, nhựa và dung môi luôn phân tán đều. Khác với bồn chứa thụ động chỉ có thân bồn và van xả, loại bồn này có thêm cụm động cơ – hộp số – cánh khuấy để duy trì trạng thái đồng nhất của sơn.
Bồn chứa sơn cũng không giống bồn trộn bột hay bồn pha dung môi, vì cánh khuấy và tốc độ khuấy được tính toán riêng cho độ nhớt của sơn thành phẩm. Nhầm lẫn giữa các loại bồn này dễ dẫn đến chọn sai cấu hình ngay từ đầu.
Người cần nắm cấu tạo bồn chứa sơn thường thuộc ba nhóm. Chủ xưởng đang chuẩn bị đầu tư bồn khuấy sơn cần hiểu cấu hình trước khi đặt hàng. Kỹ sư nhà máy cần đối chiếu bản vẽ khi nghiệm thu. Nhân viên bảo trì cần hiểu cấu tạo để xử lý sự cố như sơn lắng, động cơ quá tải hay rò van đáy.
Bồn chứa sơn gồm những bộ phận nào?
Một bồn chứa sơn có động cơ khuấy tiêu chuẩn gồm sáu bộ phận chính. Đó là thân bồn, miệng bồn, động cơ khuấy kèm hộp số, cánh khuấy mái chèo, chân bồn và van xả đáy. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp chặt chẽ trong quá trình lưu trữ và khuấy trộn.
Để dễ theo dõi, bạn có thể hình dung sơ đồ minh họa bồn theo thứ tự từ trên xuống. Miệng bồn nằm trên nắp, động cơ và hộp số gắn trên đỉnh, trục khuấy đi xuống giữa thân bồn, cánh khuấy mái chèo gắn ở đoạn dưới trục, chân bồn đỡ toàn bộ khối lượng, và van xả đáy đặt ở điểm thấp nhất của đáy bồn.

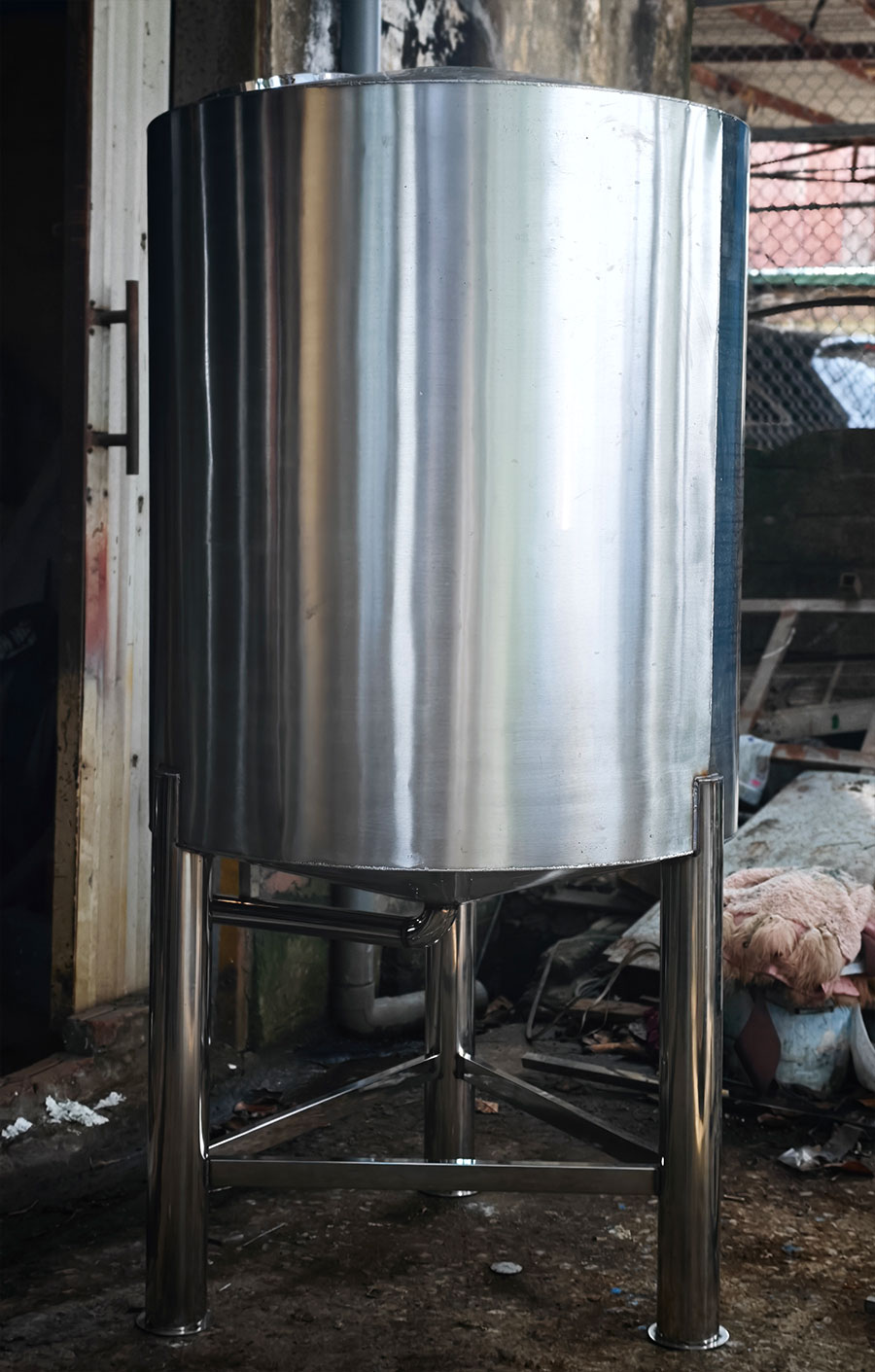

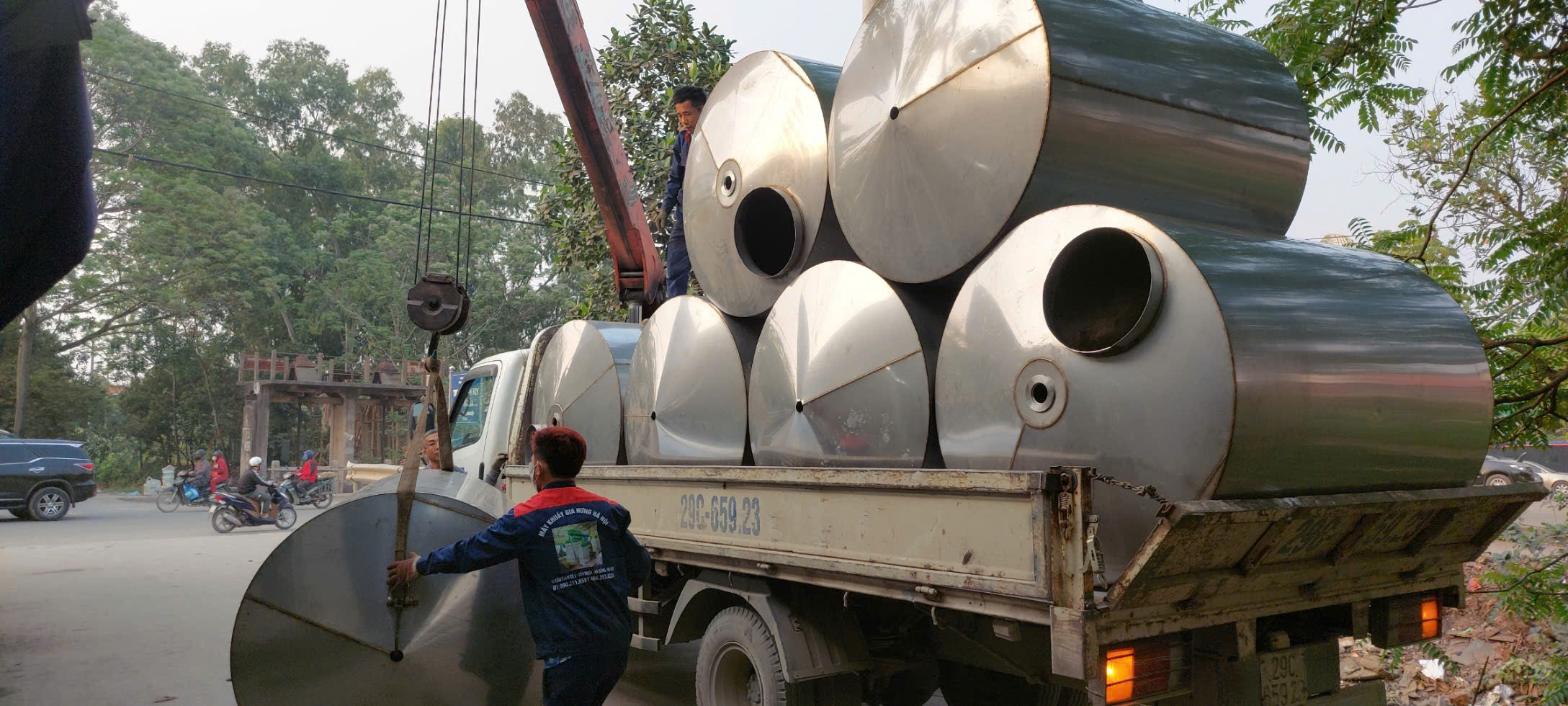

Thân bồn: hình dạng, dung tích và vật liệu chế tạo
Thân bồn là phần chứa sơn, thường có dạng trụ đứng với đáy côn hoặc đáy bằng. Đáy côn giúp sơn và cặn lắng dồn về điểm thấp nhất, thuận lợi cho việc xả sạch qua van đáy. Đáy bằng phù hợp hơn với bồn nhỏ hoặc khi cần lắp cánh khuấy sát đáy.
Vật liệu thân bồn phổ biến là inox 304, inox 316 hoặc thép carbon sơn epoxy. Inox 304 đáp ứng hầu hết sơn nước và sơn dung môi thông dụng, trong khi inox 316 chống ăn mòn tốt hơn với dung môi mạnh hoặc nguyên liệu có tính axit. Thép carbon sơn epoxy có chi phí thấp hơn nhưng cần kiểm tra lớp phủ kỹ trước khi dùng với dung môi mạnh.
Dung tích bồn trải từ vài trăm lít cho xưởng nhỏ đến vài mét khối cho dây chuyền sản xuất lớn. Khi chọn thân bồn, bạn nên chú ý độ dày thành bồn và chất lượng xử lý mối hàn, vì đây là hai điểm dễ phát sinh ăn mòn và rò rỉ về sau.
Miệng bồn: nắp, cửa nạp liệu và các cửa phụ
Miệng bồn là nơi nạp nguyên liệu, quan sát mức sơn và vệ sinh bồn. Tùy nhu cầu, miệng bồn có thể là nắp kín có gioăng, cửa nạp liệu mở nhanh, hoặc cửa quan sát bằng kính để theo dõi tình trạng khuấy mà không cần mở nắp.
Nắp kín có gioăng giúp hạn chế bay hơi dung môi, đặc biệt quan trọng với sơn dung môi và sơn công nghiệp. Kết cấu mở – đóng cần thuận tiện để thao tác nhanh khi nạp liệu hoặc vệ sinh, tránh mất thời gian mỗi lần chuyển mẻ.

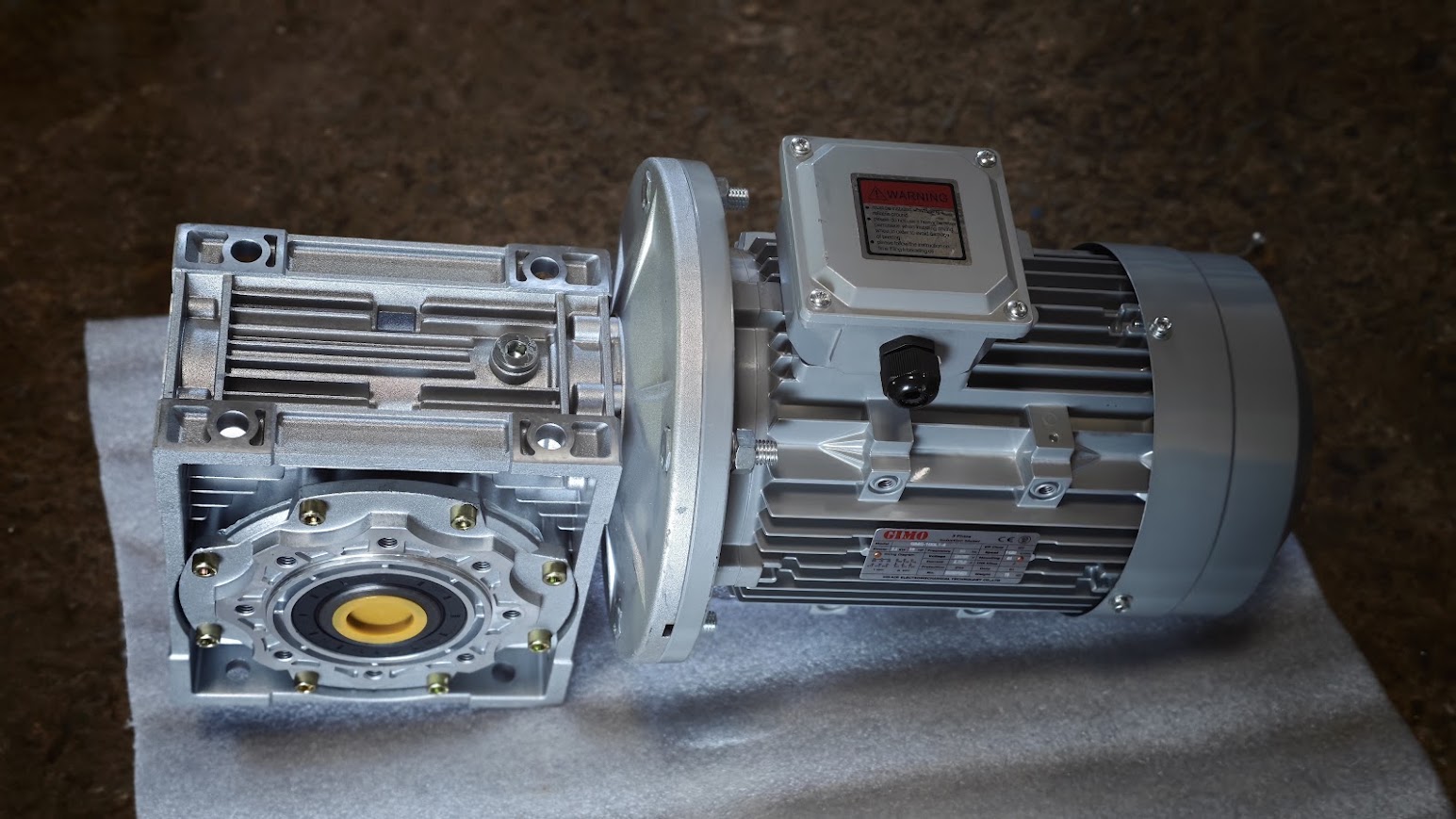

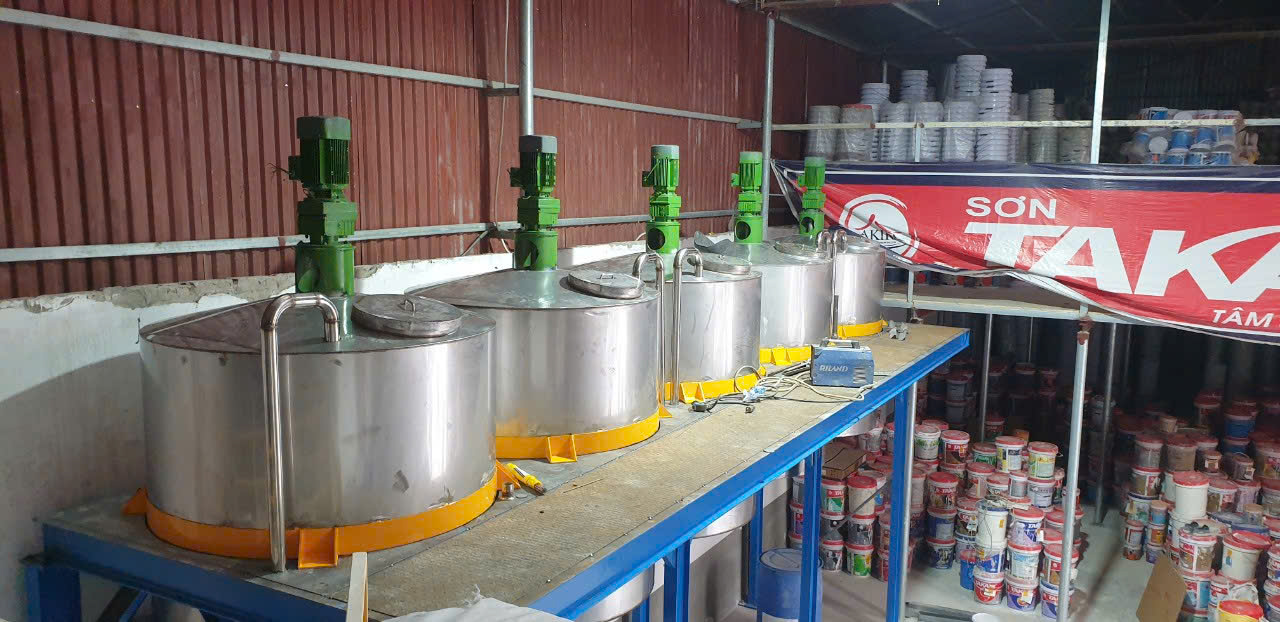

Động cơ khuấy và hộp số: trái tim của cụm khuấy trộn
Động cơ khuấy tạo mô-men quay trục khuấy, còn hộp số giảm tốc giảm số vòng quay và tăng mô-men phù hợp với cánh khuấy mái chèo. Dòng truyền lực đi theo thứ tự động cơ, hộp số, trục khuấy, rồi đến cánh khuấy. Đây là cụm quyết định hiệu quả khuấy và tuổi thọ vận hành của bồn.
Công suất động cơ tính bằng kW và tỉ số truyền hộp số cần chọn theo dung tích bồn và độ nhớt sơn. Sơn càng đặc, mô-men cần thiết càng lớn, nếu chọn động cơ non tải dễ dẫn đến quá tải và cháy động cơ. Hỏng hộp số cũng là sự cố thường gặp ở bồn chứa sơn lâu năm.
Bên cạnh động cơ và hộp số, cụm khuấy còn có gối đỡ trục, khớp nối và đệm làm kín hoặc phốt cơ khí. Phốt cơ khí giữ cho sơn không rò rỉ qua cổ trục, nên cần kiểm tra định kỳ và thay khi có dấu hiệu mòn.

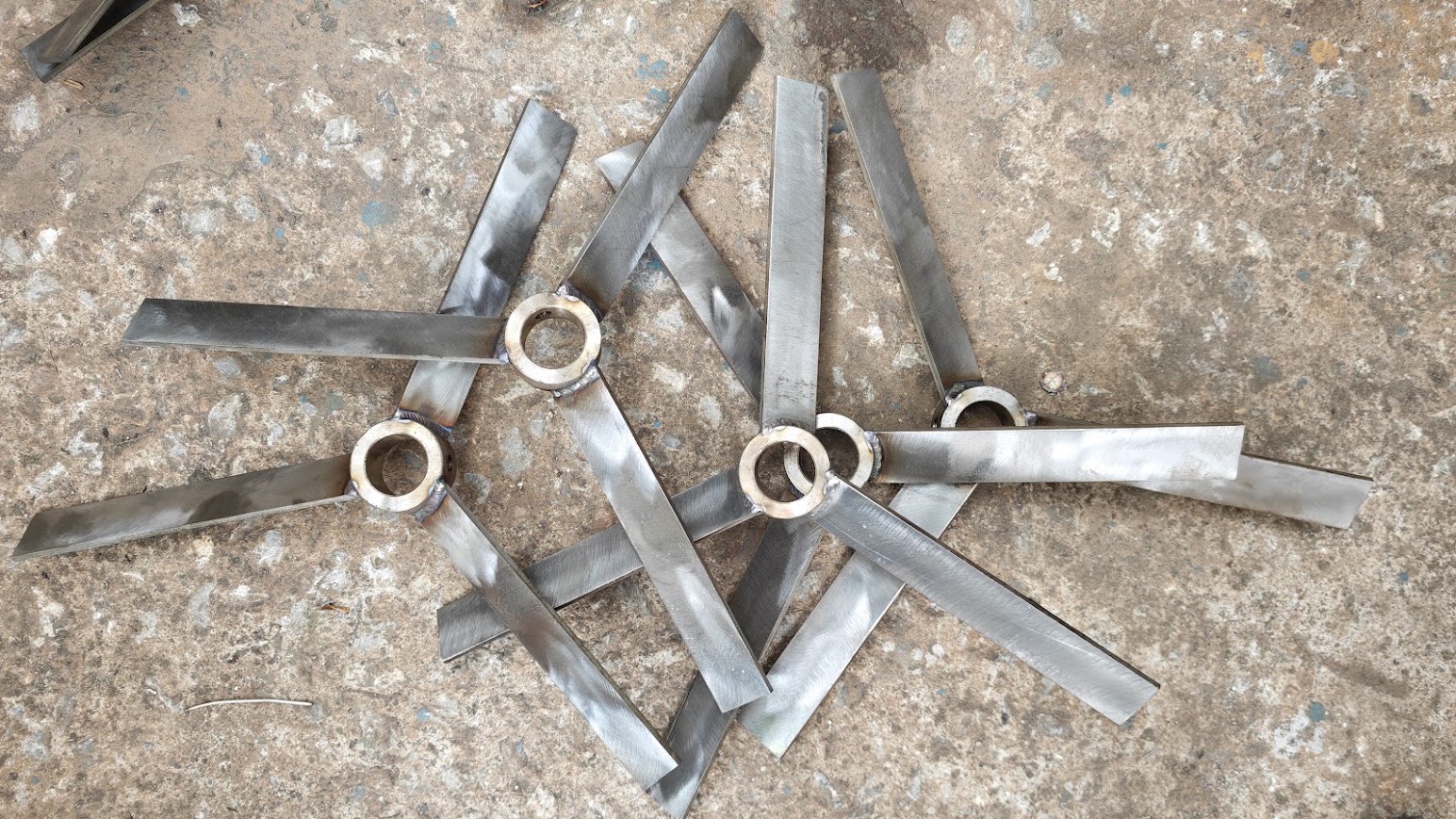

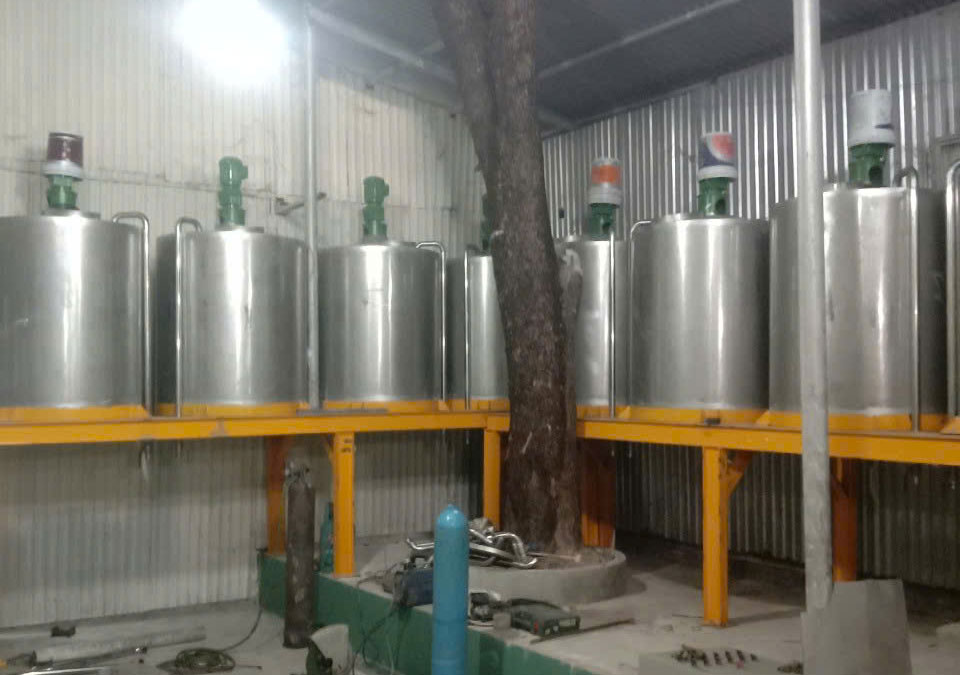

Cánh khuấy mái chèo: kiểu khuấy và vai trò trong chống lắng sơn
Cánh khuấy mái chèo là dạng bản phẳng gắn trên trục, có thể bố trí một tầng hoặc hai tầng tùy chiều cao bồn. Khi trục quay, cánh khuấy tạo dòng chảy đối lưu trong thân bồn, phá lớp lắng và giữ huyền phù bột màu phân tán đều.
Với bồn chứa sơn, cánh khuấy mái chèo thường được chọn thay vì cánh tuabin hay cánh neo. Cánh tuabin tạo dòng xoáy mạnh phù hợp trộn nhanh nhưng dễ tạo bọt khí trong sơn. Cánh neo dùng cho dung dịch rất đặc, không phù hợp với độ nhớt sơn thành phẩm cần giữ trạng thái ổn định.
Đường kính cánh so với đường kính bồn, số lượng cánh và tốc độ khuấy tính bằng vòng/phút là ba yếu tố ảnh hưởng trực tiếp đến hiệu quả chống lắng. Cánh khuấy thường làm bằng inox để chống mài mòn khi tiếp xúc lâu dài với bột màu.

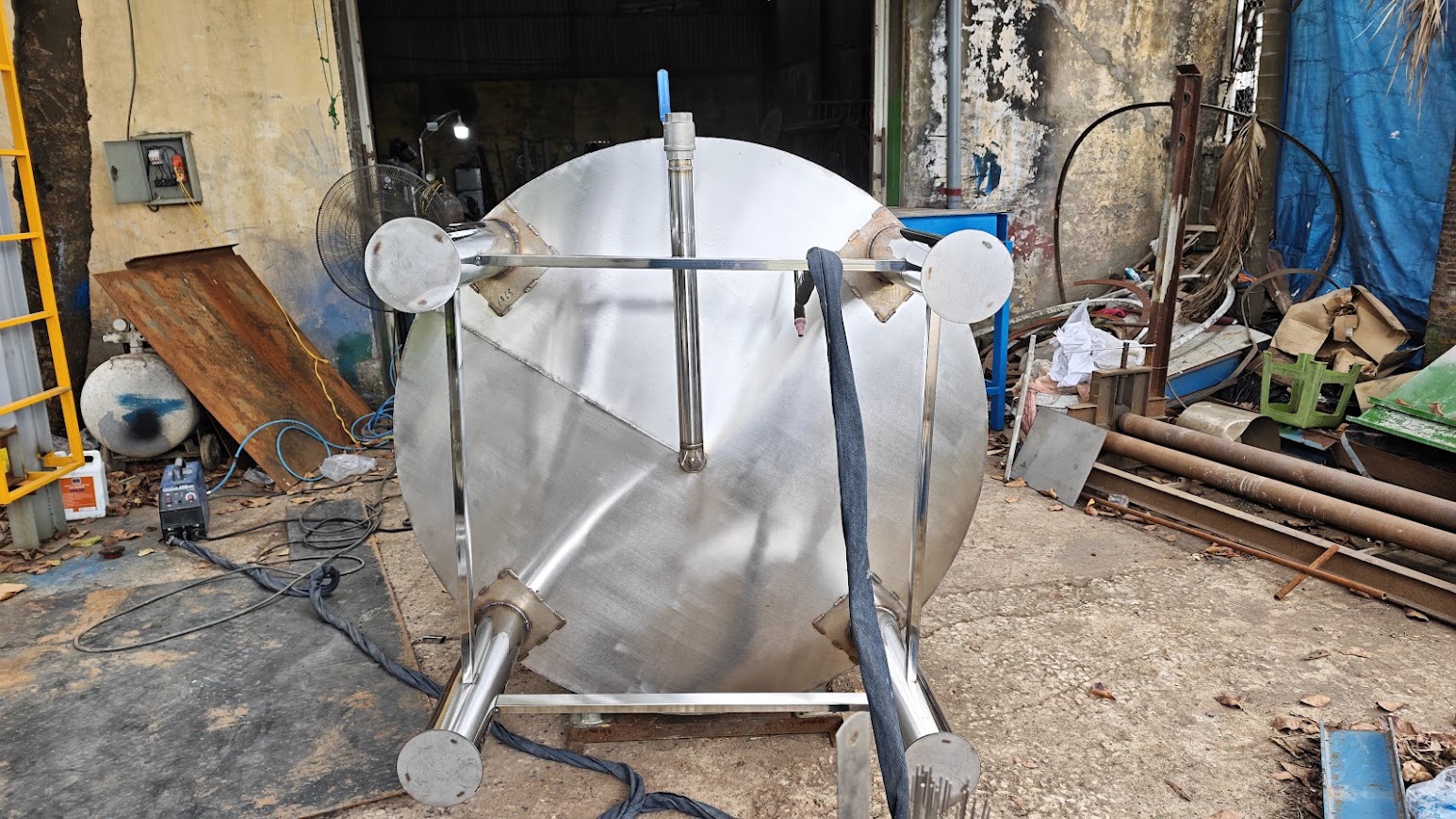

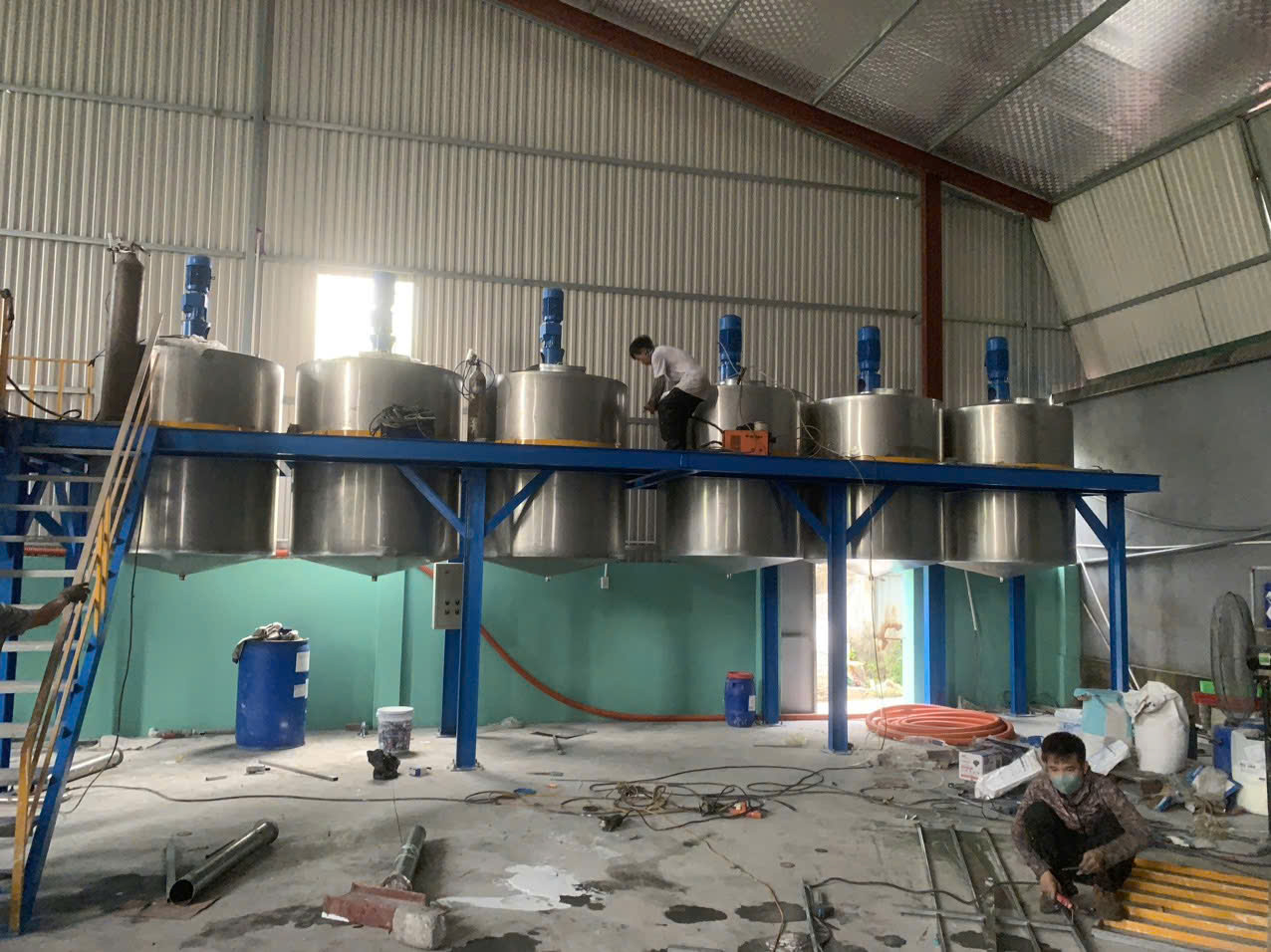

Chân bồn: kết cấu chịu tải và ảnh hưởng đến thao tác
Chân bồn có nhiệm vụ đỡ toàn bộ khối lượng bồn, sơn bên trong và cụm khuấy phía trên. Tùy dung tích và tải trọng, chân bồn có thể là chân đế rời, tai đỡ hàn liền thân, hoặc khung chân liền khối với bồn lớn.
Chiều cao chân bồn cần tính theo chiều cao thông thủy của xưởng, đồng thời tạo khoảng trống dưới đáy đủ rộng để thao tác xả sơn và vệ sinh van. Mối hàn chân bồn cần được gia cố, vì đây là điểm chịu lực lớn nhất và ảnh hưởng trực tiếp đến an toàn khi bồn đầy sơn.
Van xả đáy: vị trí, kiểu van và yêu cầu xả sạch
Van xả đáy xả sơn thành phẩm và cặn lắng, quyết định khả năng vệ sinh và chuyển mẻ của bồn. Van được đặt tại điểm thấp nhất của đáy bồn để sơn và cặn không bị đọng lại sau khi xả. Van kết nối với đường ống xả qua mặt bích để dễ tháo và thay thế.
Các kiểu van phổ biến gồm van bi, van bướm và van cửa. Van bi kín tốt, thao tác nhanh, phù hợp với sơn lỏng. Van bướm gọn nhẹ, dễ lắp ở không gian hẹp. Van cửa có khả năng xả cặn tốt hơn nhưng thao tác chậm hơn hai loại trên.
Dù chọn kiểu nào, van xả đáy cũng cần đảm bảo độ kín để tránh rò rỉ và thất thoát sơn. Vật liệu van phải tương thích với dung môi trong sơn, và kết cấu van nên cho phép tháo vệ sinh nhanh khi cần chuyển mẻ.
Các bộ phận phối hợp với nhau như thế nào trong quá trình khuấy sơn?
Trong quá trình vận hành, dòng năng lượng đi từ động cơ qua hộp số giảm tốc, xuống trục khuấy, rồi truyền vào cánh khuấy mái chèo. Cánh khuấy quay tạo dòng chảy trong thân bồn, giữ sơn luôn đồng nhất và không để bột màu lắng xuống đáy.
Miệng bồn và van xả đáy khép kín chu trình vận hành. Miệng bồn dùng để nạp liệu và thông hơi, còn van xả đáy xả sơn thành phẩm và cặn lắng khi kết thúc mẻ. Chân bồn giữ ổn định cụm khuấy khi động cơ chạy và hạn chế rung động truyền xuống sàn xưởng.
Khi một bộ phận không phù hợp, hiệu quả của cả hệ thống sẽ giảm. Cánh khuấy sai kiểu khiến sơn lắng và phân tầng. Động cơ non tải dễ quá tải và cháy. Van đáy kém gây rò rỉ, thất thoát sơn. Chân bồn yếu làm mất an toàn khi bồn đầy.
Những hiện tượng như sơn lắng nhanh, động cơ nóng bất thường hay van đáy rò rỉ đều là dấu hiệu để kiểm tra lại cấu hình bồn. Từ đó, bạn có cơ sở đối chiếu với phần chọn lựa cấu hình bên dưới.
Vật liệu và thông số kỹ thuật cần lưu ý khi đánh giá từng bộ phận
Bảng dưới đây tổng hợp bộ phận, chức năng, vật liệu thường dùng và lưu ý khi chọn để bạn đối chiếu nhanh.
| Bộ phận | Chức năng | Vật liệu thường dùng | Lưu ý khi chọn |
|---|---|---|---|
| Thân bồn | Chứa sơn, chịu áp lực cột sơn | Inox 304, inox 316, thép carbon sơn epoxy | Độ dày thành bồn, xử lý mối hàn |
| Miệng bồn | Nạp liệu, quan sát, vệ sinh, thông hơi | Inox, gioăng làm kín | Độ kín, thao tác mở đóng thuận tiện |
| Động cơ – hộp số | Tạo mô-men quay trục khuấy | Động cơ điện, hộp số giảm tốc | Công suất kW, tỉ số truyền theo dung tích và độ nhớt |
| Cánh khuấy mái chèo | Tạo dòng đối lưu, chống lắng sơn | Inox | Đường kính cánh, số tầng, tốc độ vòng/phút |
| Chân bồn | Đỡ tải, tạo khoảng trống xả đáy | Thép, inox | Chiều cao theo thông thủy, gia cố mối hàn |
| Van xả đáy | Xả sơn và cặn lắng | Inox, van bi, van bướm, van cửa | Độ kín, dễ tháo vệ sinh, tương thích dung môi |
Về vật liệu, inox 304 phù hợp với hầu hết sơn nước và sơn dung môi thông dụng. Inox 316 dùng khi sơn chứa dung môi mạnh hoặc nguyên liệu có tính ăn mòn cao. Thép carbon sơn epoxy là lựa chọn tiết kiệm chi phí nhưng cần kiểm tra kỹ lớp phủ.
Các thông số nên đối chiếu khi so sánh cấu hình gồm công suất động cơ tính bằng kW, tỉ số truyền hộp số, tốc độ khuấy tính bằng vòng/phút, dung tích bồn và đường kính cánh khuấy. Khi nghiệm thu, bạn nên kiểm tra gối đỡ trục, phốt cơ khí hoặc đệm làm kín, mặt bích đáy và mối hàn chân bồn.
Một số bồn có thêm phụ kiện tùy chọn như áo gia nhiệt hoặc áo làm mát, cảm biến mức và cửa quan sát. Những phụ kiện này chỉ cần khi quy trình sản xuất yêu cầu, không bắt buộc trong mọi cấu hình.
Bồn chứa sơn có khuấy khác gì bồn chứa thông thường và cần chọn cấu hình nào cho phù hợp?
Bồn chứa sơn có khuấy khác bồn lưu trữ thụ động ở cụm động cơ – hộp số – cánh khuấy và kiểu van xả đáy. Bồn thụ động chỉ có thân bồn và van xả, không giữ được sơn ở trạng thái đồng nhất trong thời gian dài. Các loại bồn trộn khác như bồn trộn bột hay bồn pha dung môi có cánh khuấy và tốc độ thiết kế cho mục đích khác, không tối ưu cho sơn thành phẩm.
Khi chọn cấu hình, dung tích bồn cần khớp với quy mô xưởng và sản lượng mỗi mẻ. Loại sơn quyết định vật liệu thân bồn và kiểu van phù hợp, chẳng hạn sơn dung môi cần inox 316 và gioăng chịu dung môi. Chiều cao thông thủy xưởng ảnh hưởng đến chiều cao chân bồn và vị trí miệng bồn.
Yêu cầu vệ sinh và chuyển mẻ quyết định kiểu van xả đáy và khả năng tháo vệ sinh. Nếu cần đổi màu sơn thường xuyên, van xả đáy dễ tháo và thân bồn ít góc chết là ưu tiên. Yêu cầu hiệu quả khuấy quyết định kiểu cánh khuấy mái chèo, số tầng cánh và tốc độ khuấy.
Khi so sánh nhà cung cấp, bạn nên đối chiếu cấu hình động cơ – hộp số, vật liệu chế tạo và chế độ bảo hành cho cụm khuấy lẫn van xả đáy. Chọn sai cấu hình dễ dẫn đến sơn lắng, động cơ quá tải, rò rỉ sơn hoặc mất an toàn khi bồn đầy, nên cần cân nhắc kỹ trước khi đặt hàng.
Khi đặt chế tạo hoặc mua bồn chứa sơn có khuấy, cần trao đổi với nhà chế tạo những gì?
Trước khi làm việc với đơn vị gia công cơ khí, bạn nên chuẩn bị sẵn các thông tin về dung tích bồn, loại sơn dự kiến dùng, không gian đặt bồn, yêu cầu khuấy và cách thức xả sơn. Những thông tin này giúp nhà chế tạo tính đúng cấu hình động cơ, hộp số và kiểu cánh khuấy.
Các câu hỏi nên đặt với nhà chế tạo gồm vật liệu thân bồn, cấu hình động cơ – hộp số, kiểu cánh khuấy, kiểu van xả đáy và phương án bảo trì cụm khuấy. Bạn cũng nên hỏi rõ thời gian bảo hành cho động cơ, hộp số và van xả đáy vì đây là những bộ phận dễ phát sinh chi phí sửa chữa.
Nắm rõ cấu tạo bồn chứa sơn giúp bạn trao đổi với nhà chế tạo đúng trọng tâm và đánh giá cấu hình phù hợp với xưởng của mình. Nếu cần tư vấn cấu hình cụ thể theo loại sơn và dung tích, bạn có thể liên hệ đơn vị gia công để được báo giá theo yêu cầu thực tế.
